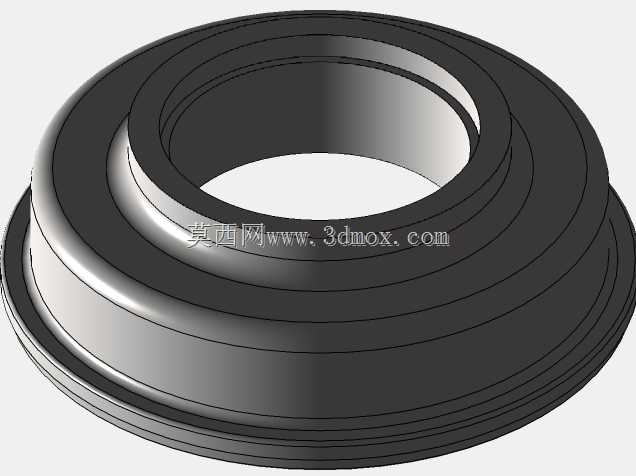

阶梯式环形密封顶杆配套基座结构

在冲压模具、注塑成型设备的顶出机构布局中，这类带多层阶梯环槽的环形构件常作为顶杆组件的配套导向基座使用，区别于常规直筒式顶杆套，其多台阶的外形设计可同时适配不同直径的顶杆排布，也能在合模过程中承担局部承压与密封阻隔的作用。从实际装配场景来看，该构件的安装边界需匹配模具模板的沉孔尺寸，最外侧的凸缘结构可直接卡在模板的台阶面上，无需额外设计轴向定位结构，装配时直接嵌入沉孔即可完成径向限位，能有效减少装配环节的定位调整工作量。设计层面上，多层环形凹槽的布局并非单纯的减重设计，内侧靠近中心孔的环槽可嵌入O型密封圈，避免注塑过程中熔融料溢入顶杆配合间隙造成卡滞，外侧的环槽则可存储少量润滑脂，长期维持顶杆往复运动的润滑状态，降低频繁维护的频次。不同直径的阶梯段分别对应不同的配合公差，中心通孔与顶杆杆身采用小间隙滑配，保证顶杆往复运动的同轴度，避免顶出过程中出现偏载卡涩；中间阶梯段的外圆与模板安装孔采用过渡配合，保证构件自身在模板内不会出现径向窜动；最外侧凸缘的下端面与模板沉孔端面贴合，承受合模时的轴向压应力，因此该端面的平面度公差需控制在合理范围内，避免合模时出现局部应力集中导致构件变形。从功能特性来看，该构件可同时适配单根大直径顶杆或是多根小直径顶杆的排布需求，在多腔模具的顶出系统中，这类环形基座可统一规整顶杆的运动路径，避免不同顶杆因安装偏差出现运动不同步的问题，同时其环形结构的受力均匀性远优于块状支撑座，在高频次顶出动作下不易出现应力断裂的情况。实际选型过程中，需注意中心孔的尺寸需匹配对应顶杆的杆径，外侧凸缘的外径需小于模板上沉孔的避让尺寸，同时各阶梯段的轴向高度需与模板的叠层厚度匹配，保证装配后构件端面与模板表面齐平，不会出现凸起或是凹陷影响合模精度。在三维建模过程中，这类回转类构件需重点管控各阶梯段的同轴度公差，以及配合面的表面粗糙度要求，环槽的倒角尺寸需匹配对应密封圈的安装需求，避免锐边割伤密封圈导致密封失效。
