黄铜材质三通式液压管路铰接接头

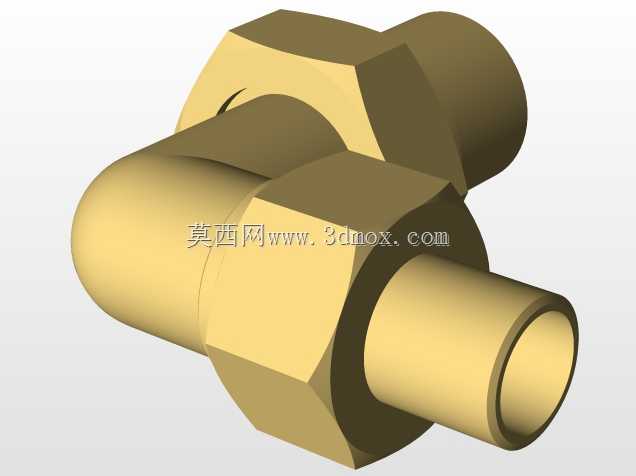

这类三通铰接接头常应用在液压站油路排布、小型气动设备气路连接、润滑系统输油管路等场景中，核心作用是在空间受限的安装位置实现单路流体的双向分流，或是两路流体的合流输送，尤其适合需要调整管路走向、避免管路与周边结构件产生干涉的装配场景。从结构设计来看，接头主体采用黄铜材质切削加工成型，自带两个六角拧动面，方便装配时使用扳手施加扭矩，不会因为夹持力不足导致装配打滑，也能避免过度拧动造成接头本体变形。接头的三个连通端分别适配不同规格的管路，其中一端为外插式光杆结构，可直接对接尼龙油管、橡胶气管这类柔性管路，配合管箍即可实现密封固定；另外两端的结构可适配硬管卡套连接或是内螺纹对接，能满足不同管路装配的需求。设计过程中，铰接位置的密封面做了精车处理，表面粗糙度控制在合理区间，装配后配合密封垫可承受1MPa以内的流体工作压力，不会出现渗漏问题。接头的整体外形尺寸控制紧凑，六角对边尺寸适配常规开口扳手的规格，不需要定制专用装配工具，现场安装维护的便利性较高。安装边界方面，接头装配后需要预留至少扳手拧动的操作空间，周边不能有突出的结构件阻挡六角面的夹持位置，三个接口的延伸方向需要提前和管路走向匹配，避免装配后管路出现过度弯折导致通径减小、流体阻力升高的问题。这类接头的流通通径经过核算，可满足常规小流量油路、气路的输送需求，不会因为通径过小造成流体压降过大，影响末端执行元件的工作稳定性。在实际设备装配中，这类接头常被用在机床润滑系统的分油节点、小型气动工装的气路分流位置、液压机具的油路转接处，相比普通直角接头或是直通接头，它可以在更小的安装空间内完成三路管路的连通，减少管路转接的接头数量，降低整个管路系统的渗漏风险。接头的黄铜材质本身具备较好的耐腐蚀性，可适配常规液压油、压缩空气、润滑脂等介质，不需要额外做表面防腐处理，长期使用也不会出现锈死无法拆卸的问题，后期维护更换的成本较低。建模过程中，对六角面的倒角、接口处的过渡圆角都做了还原，避免应力集中导致接头在受外力震动时出现开裂，同时各连接位置的尺寸公差按照通用五金配件的行业标准设定，可直接对接市面上常规规格的管路配件，不需要二次调整尺寸。
