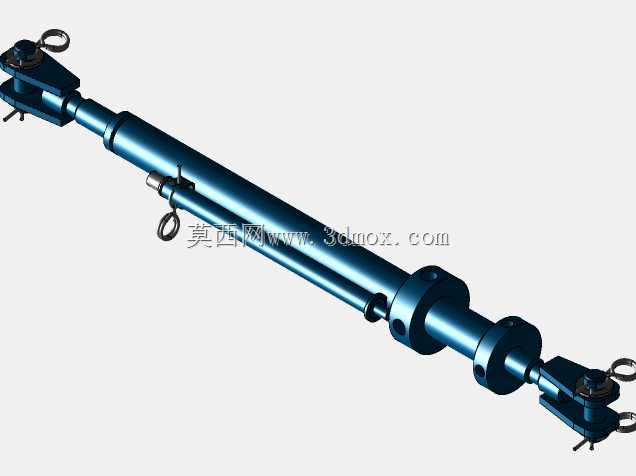

带吊环铰接端可调式拉紧螺杆扣结构

这款拉紧螺丝扣的结构设计，核心围绕重载工况下的张紧调节与可靠铰接需求展开，两端的叉形铰接座搭配吊环式锁销，既可以实现连接端的小角度偏转补偿，也能通过销孔的快拆结构完成快速装拆，适配需要频繁调整张紧度、存在小幅相对位移的连接场景。从实际应用场景来看，这类构件常被用在起重索具的长度调节段、工程机械的拉杆限位结构、输送设备的张紧装置、大型工装夹具的锁紧拉拽部位，也可作为临时牵拉作业的刚性连接件，替代柔性索具实现定长张紧，避免柔性构件受载后的过量弹性形变影响定位精度。

从功能特性上看，杆体中段的调节螺母结构可以通过旋转杆体实现两端铰接座间距的连续调整，调整到位后通过侧面的锁紧销卡入杆身的定位环槽，防止受载后螺纹副回转松脱，相比普通的开式花兰螺丝，这款结构的杆体采用整根实心圆钢加工，配合两端的一体式叉形接头，整体抗剪切、抗拉伸载荷能力更强，铰接部位的销孔采用同轴精加工，配合带防脱挡圈的吊环销，作业过程中不会出现销子窜出脱落的风险。

设计思路上，这款构件没有采用传统花兰螺丝的两端螺杆反向螺纹结构，而是将调节段集中在杆体中部的法兰式调节座上，两端的铰接接头与杆体采用刚性连接，仅通过中部的螺纹副实现长度调节，这样的设计可以让杆体大部分区域保持等直径的整圆截面，减少螺纹加工带来的应力集中点，提升交变载荷下的疲劳寿命。杆身表面的环形凸台一方面是调节旋转时的受力卡位，另一方面也可以作为长度刻度的基准位，方便操作人员快速判断调整量。

安装边界方面，两端叉形接头的开口尺寸适配常规厚度的连接耳板，销孔直径匹配通用标准的圆柱销或带孔吊环销，调节行程覆盖常用的张紧调整范围，安装时不需要额外加工定制连接件，直接匹配标准规格的耳板即可完成装配。整体外形为细长杆状结构，安装后占用径向空间小，适合布置在设备内部狭窄的牵拉通道内，不会和周边构件发生运动干涉。铰接端的转动间隙经过严格控制，既保证偏转自由度，又不会因为间隙过大产生受载冲击，适配有振动的作业工况。
