工业起重吊装用三角加强型吊耳结构

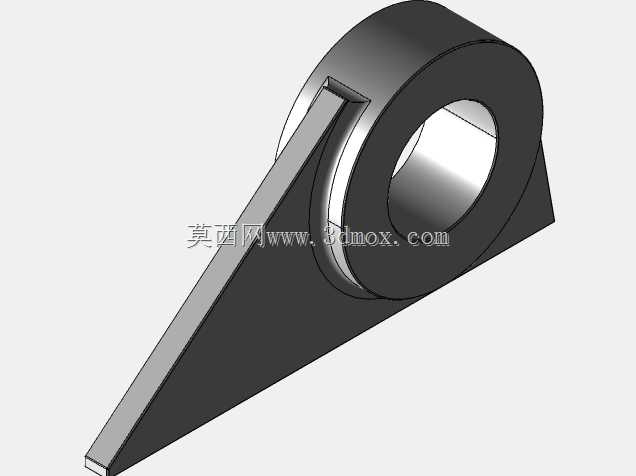

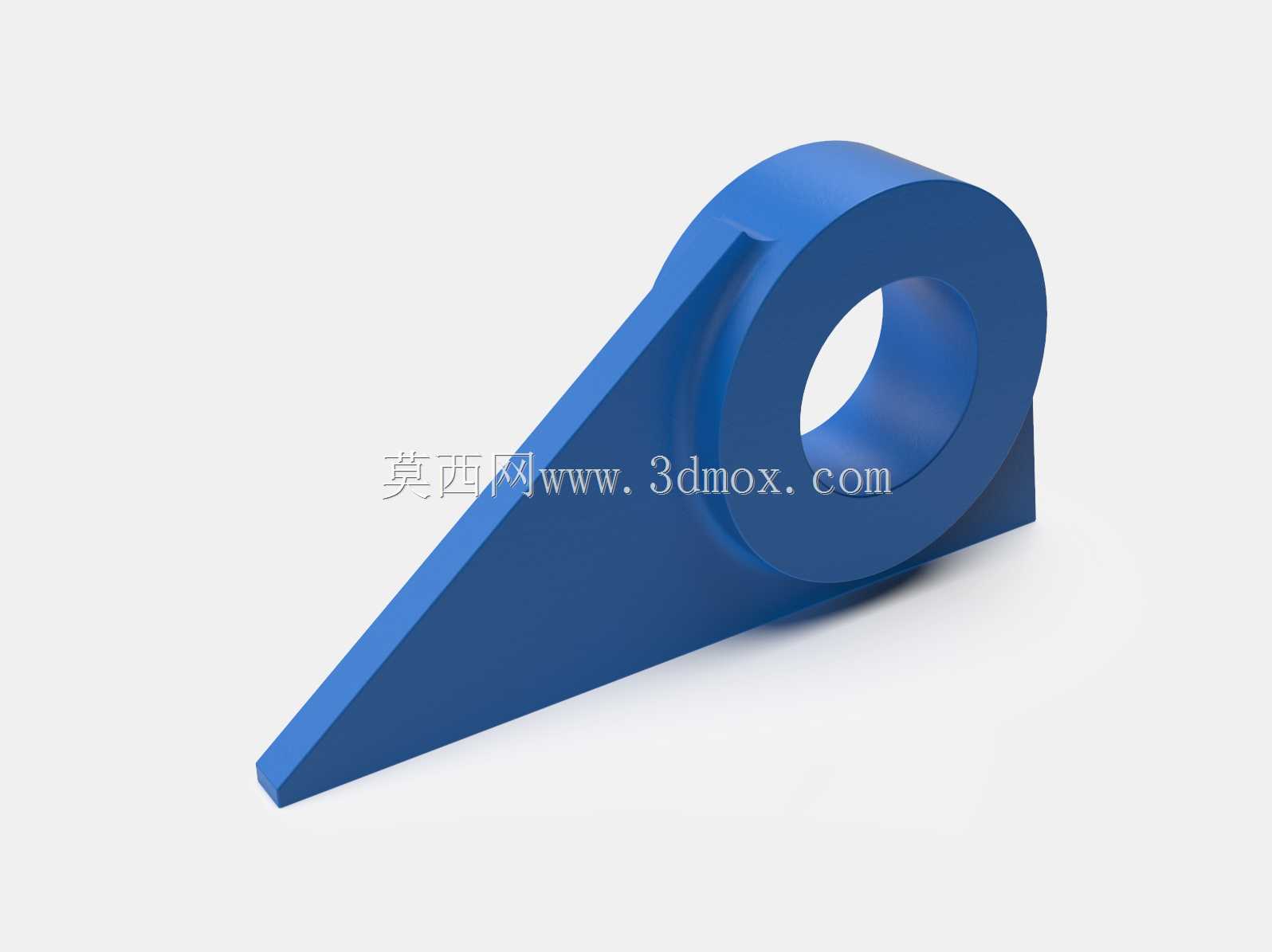

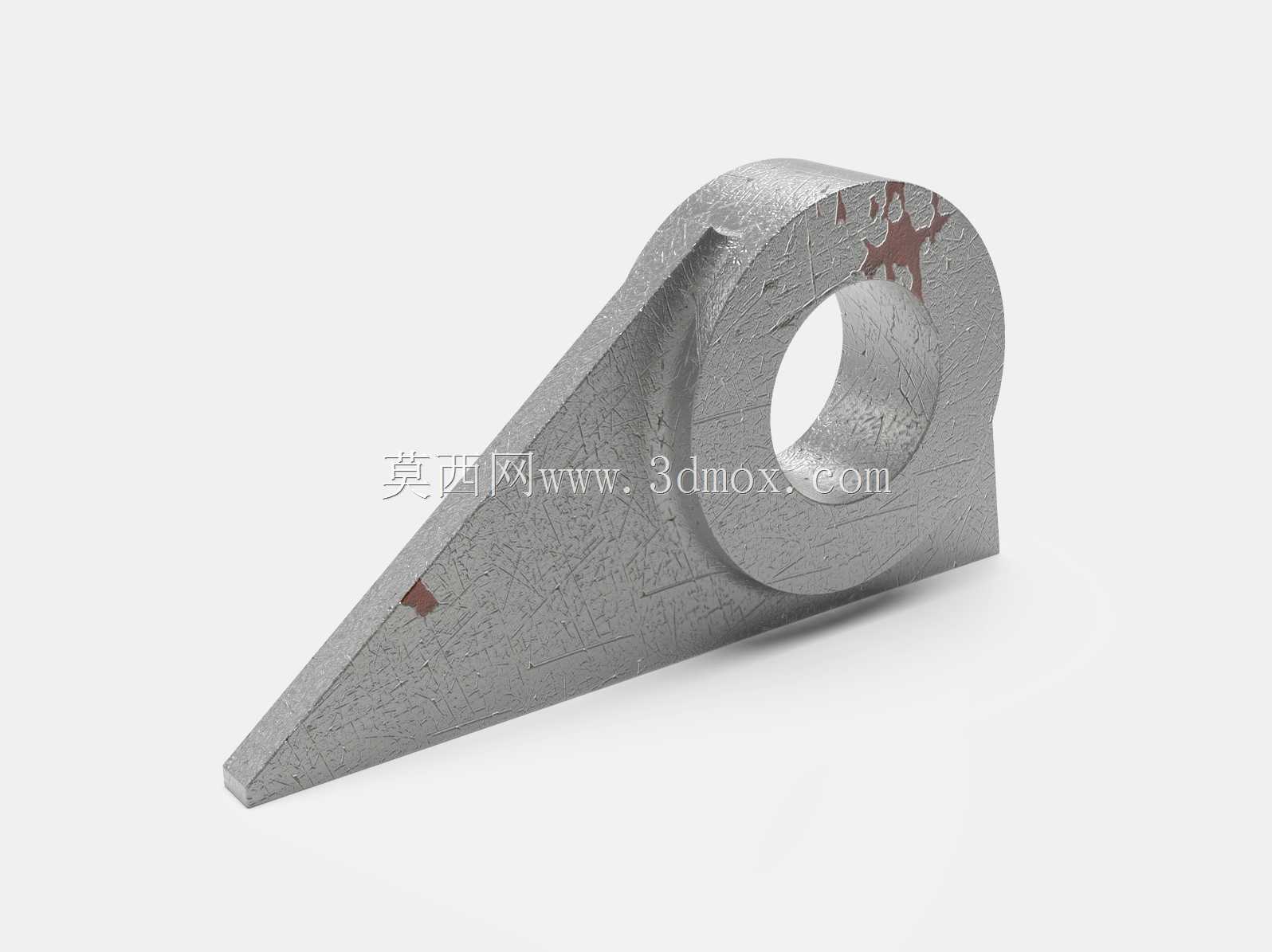

这类三角构型的吊耳是起重作业、重型设备装配、农业机械机架挂载场景里极为常用的受力连接件，日常在车间重型部件转运、生产线大型模组吊装、农机机架外挂附件固定的工况中都能见到它的身影。从结构设计逻辑来看，整体采用三角形斜撑加强的构型，核心是利用三角形结构的力学稳定性，抵消吊装过程中吊索斜向拉扯产生的弯矩，避免传统直板吊耳在受侧向力时容易出现的根部弯折、焊缝撕裂问题。带孔的圆环端是吊索、卸扣的连接位，内孔做了圆弧过渡处理，没有尖锐棱角，既可以减少卸扣销轴转动时的接触应力集中，也能避免吊索在受力时被棱角割伤，延长吊具的使用寿命。斜向延伸的直板段是安装贴合面，整个平面需要和被吊设备的安装基面完全贴合，安装时要保证基面的平面度误差控制在合理范围内，避免出现点接触、线接触导致局部应力过载，安装孔位的排布要匹配设备预设的安装螺纹孔，紧固时需要采用对角分次拧紧的方式，保证结合面受力均匀，不会出现局部翘曲。设计时首先要根据额定吊装载荷核算圆环段的截面厚度、内孔直径，保证销轴接触挤压强度、圆环截面抗拉强度都满足安全系数要求，斜撑段的厚度和直板安装段保持一致，过渡位置做了大圆角顺滑衔接，避免截面突变带来的应力集中，整个零件的外边缘都做了倒角处理，去除加工毛刺，既避免安装时划伤操作人员，也能减少应力集中点。实际使用中，这类吊耳不仅可以用于起重吊装的临时受力点，也可以作为设备上的永久固定挂点，用来挂载管线固定支架、小型附属部件，在农业机械的机架上，这类吊耳还可以用来挂载防护板、作业附件，承受持续的振动载荷，三角形的结构在持续振动工况下的抗疲劳性能远优于直板吊耳，不容易出现根部疲劳裂纹。建模过程中需要重点关注安装面的平面度要求、内孔的同轴度、过渡圆角的尺寸一致性，这些细节直接影响零件的实际受力表现，若过渡圆角过小，在重载冲击下很容易在圆角位置萌生裂纹，最终导致吊耳断裂引发安全事故。安装边界上，需要保证吊耳安装位置的设备本体有足够的结构强度，不能将吊耳焊接或固定在薄钢板、无内部加强的空腔结构上，否则即使吊耳本身强度足够，也会因为本体结构变形导致吊耳脱落，吊装作业前还要检查吊耳内孔的磨损情况，当磨损量超过原孔径的5%时就需要及时更换，避免受力时出现断裂风险。
