翻斗式雨量传感测量装置结构设计

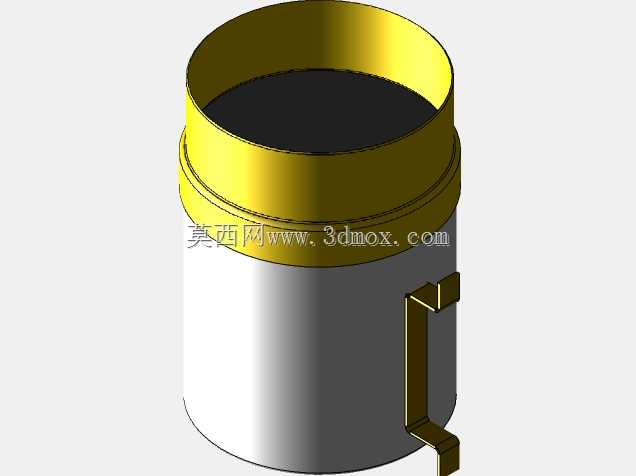

在气象站点布设、山洪预警点位搭建、农业墒情监测站建设、城市内涝积水预判系统中，降水数据的连续精准采集是所有水文气象分析的核心基础，翻斗式雨量测量装置作为户外长期值守的接触式传感设备，其结构可靠性直接决定了采集数据的可信度。这款雨量测量装置采用直径6英寸的承雨漏斗作为集水入口，整体采用上下分段式筒状结构，上部为亮面金属材质的承雨圈段，下部为哑光防护筒体，侧面设置L型安装固定支架，可直接通过膨胀螺栓固定在户外观测场的水泥基座或者金属立杆上，安装时需保证承雨口处于绝对水平状态，避免承雨面积偏差带来的测量误差。从结构设计逻辑来看，装置的核心工作单元为内置的翻斗计量组件，承雨漏斗收集到的自然降水会通过导流结构精准注入翻斗容腔，当容腔内累积的降水重量达到预设阈值时，翻斗会在重力作用下绕转轴翻转，倒空容腔内存水的同时触发内置的干簧管开关，输出一个脉冲计数信号，每一个脉冲信号对应固定的降水量值，后端采集设备通过累计脉冲数量即可换算得到对应时段的降雨量、降雨强度数据，翻斗复位后会继续承接下一轮汇流的雨水，整个计量过程无需额外供电驱动，完全依靠重力作用完成机械动作，大幅降低了户外长期运行的故障概率。设计过程中充分考虑了户外长期运行的防护需求，承雨口边缘做了卷边强化处理，避免运输安装过程中磕碰变形导致承雨面积出现偏差，筒体衔接处设置了挡水凸台结构，防止暴雨天气时雨水从接缝处渗入内部电路仓，侧面的安装支架预留了长条形调节孔位，可在安装时微调设备的水平度，适配不同平整度的安装基面。不同于传统的人工观测雨量筒，这款翻斗式装置可实现无人值守的连续数据采集，翻斗翻转的动作响应延迟控制在极小范围内，能够精准捕捉短历时强降雨的峰值数据，为防汛调度、农业灌溉指导、气象模型校验提供可靠的原始数据支撑。在结构建模过程中，对翻斗的转轴配合间隙、导流嘴的出水角度、承雨口的锐边角度都做了参数化处理，可根据不同地区的降雨强度区间调整翻斗的盛水容积，适配不同降雨量级区域的测量需求，筒体内部预留了信号线缆的走线通道，可直接对接各类水文数据采集终端，无需额外改造结构。
