圆形PCB板载激光测距雷达结构设计

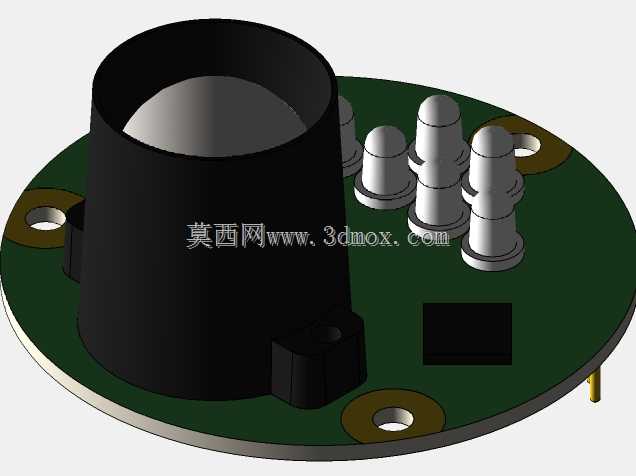

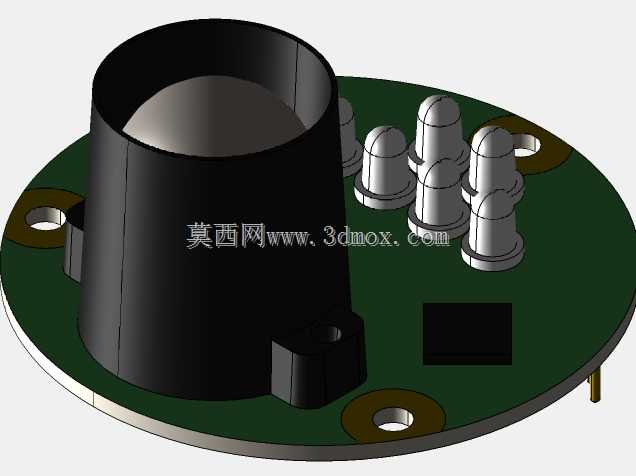

这款板载式激光测距组件的结构设计，核心围绕小型化设备的近距离测距场景展开，常见于服务机器人避障、智能门禁感应、小型AGV小车的周边障碍物探测、自动售货机的物品检测等场景，作为整机的环境感知前端部件，承担非接触式距离反馈的核心功能。从结构布局来看，核心光学收发筒体采用立式圆柱结构布置在PCB板的单侧边缘位置，筒体底部设置两个带安装孔的固定凸台，通过螺丝直接锁附在PCB板对应的定位孔上，保证光学腔体与板上电路的相对位置精度，避免装配偏移导致的光轴错位。PCB采用圆形轮廓设计，板边缘均匀布置三个金属化安装孔，孔位的中心距严格匹配常用小型安装基座的固定尺寸，安装孔周边做露铜处理，既可以通过铜柱锁附固定，也能兼容焊接固定的安装方式，适配不同的整机装配需求。板上除核心光学筒体外，布置了多组不同高度的金属接插件，包含信号输出接插端子、电源供电接柱，接插件的引脚排布遵循常规弱电信号布线规则，高度差控制在不遮挡光学收发窗口的范围内，避免信号传输路径被结构件遮挡。板上预留的方形贴片元件位，对应信号处理电路的核心芯片安装位置，布局时避开了光学筒体的投影区域，减少光学部件工作时的发热对电路元件的性能影响。设计过程中优先保证了孔距与外形尺寸的准确性，安装孔的位置公差控制在常规结构装配允许的范围内，外形轮廓的最大直径适配多数小型设备的内置安装腔尺寸，不会出现装配干涉问题。接插件的引脚位置与贴片元件的布局做了通用性适配，可兼容多数同规格激光测距模块的电路方案，结构设计上预留了足够的布线空间，方便工程师根据实际电路需求调整走线。光学筒体的内壁做了消光结构设计的预留，减少内部杂散光对测距精度的干扰，筒体顶部的开口尺寸匹配常用的光学透镜安装尺寸，不需要额外修改结构即可适配常规的收发透镜组。整个组件的安装边界清晰，最大高度由光学筒体的高度决定，板上所有元件的高度均低于筒体顶部，安装时只需要预留对应直径的圆形板位以及筒体高度方向的空间即可，不需要额外设计避让结构，降低了整机结构设计的复杂度。
