HuksefluxSR20日射强度计结构设计

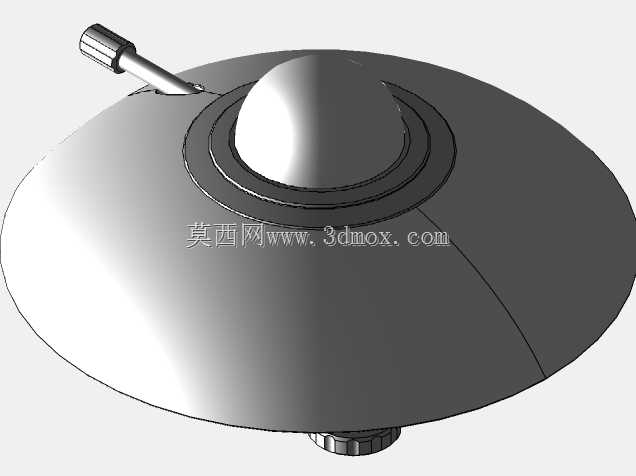

在光伏电站能效评估、农业气象墒情监测、建筑热工测试以及大气环境观测场景中，总日射的精准采集是核心基础环节，这款日射强度计的三维结构完全围绕户外长期服役的工况展开设计。设备整体采用飞碟式扁平盘状主体，顶部半球形透光罩作为辐射接收窗口，该曲面造型可最大程度降低不同入射角下的余弦响应误差，同时避免雨水、扬尘在表面积聚遮挡光路；罩体周边设置多层环形凸台，既为内部密封胶圈预留安装槽位，也能阻挡侧面杂散光线直接入射到感应面，减少测量偏差。

主体侧方伸出的金属线缆接头采用防水航空接头结构，接头根部做了应力释放弯折处理，可避免户外布线时线缆反复弯折断裂，接头与壳体衔接处做了一体化密封凸缘，满足露天环境的防雨防尘要求。壳体底部设置带外螺纹的柱状安装接口，可直接适配气象站通用的立杆安装法兰，安装时只需将底部接口旋入配套支架并锁紧锁紧螺母即可完成固定，无需额外定制转接件；整体安装边界紧凑，盘面直径适配常规气象支架的安装孔位，安装后整体高度较低，可降低强风环境下的风阻载荷，避免支架出现共振晃动。

从内部结构设计逻辑来看，半球罩下方的核心感应面完全处于壳体中心位置，壳体内部预留了温度补偿电路与信号处理模块的安装腔室，厚实的金属壳体既可以屏蔽外界电磁干扰，也能均衡内部温度，减少环境温度骤变对热电堆感应元件的测量影响。盘面的平滑过渡曲面没有多余的凸起与凹槽，日常维护时只需擦拭半球罩表面即可，积雪、落叶可顺着倾斜盘面自然滑落，大幅降低野外站点的运维频次。

在结构建模过程中，需要重点把控半球罩与底座的同轴度公差，若两者偏心会直接导致不同方位角的响应偏差；侧方接头的出线角度也经过优化，既保证接线操作空间，也不会让线缆遮挡顶部感应区域。底部螺纹接口的端面与壳体主平面的垂直度需要严格控制，确保设备安装后感应面保持水平，这也是日射测量准确性的关键安装前提。整个壳体采用耐候金属材质，表面做阳极氧化防护处理，可耐受紫外线长期照射、高低温循环以及盐雾腐蚀，适配从荒漠光伏电站到海岛气象站的多种复杂户外环境。
