MapirSurvey3相机镜头防护盖结构设计

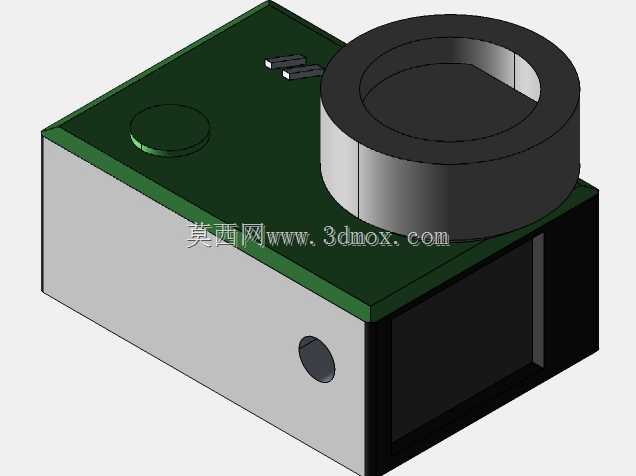

这款镜头防护盖主要适配Mapir Survey3系列测绘相机，这类相机常被搭载在多旋翼无人机、地面移动测绘平台上，用于农林资源普查、地形航测、植被长势监测、灾后现场勘查等外业作业场景，外业作业环境复杂，沙尘、突降的小雨、飞行中碰到的细碎枝叶都可能刮花镜头镀膜，甚至在起降磕碰中直接损伤镜头镜片，这款防护盖就是针对这类外业使用痛点设计的配套结构件。从结构设计来看，防护盖采用分体式嵌套结构，上部环形护圈的内径完全匹配相机镜头的外径公差，内壁做了0.1mm的微过盈配合设计，不需要额外粘接或者卡扣辅助，依靠材料本身的轻微弹性就能牢牢套在镜头外圈，拆装时只需要轻微施力就能拔下，不会在镜头外圈留下刮痕，也不会因为飞行中的振动、气流冲击出现松脱掉落的情况。盖体下部的基座轮廓完全贴合相机顶部的安装面，基座侧面预留的小孔是对齐相机顶部定位销的对位结构，安装时只需要将小孔对准相机上的定位销推入，就能保证护圈和镜头完全同轴，不会出现偏心蹭到镜头镜片的问题。基座顶面的圆形凹槽是避让相机顶部内置光线传感器的结构，避免盖上防护盖后误触传感器或者遮挡传感器的校准光路，旁边的两个微型凸台是对应相机顶部触点的避让槽位，不会压到触点造成接触异常。从安装边界来看，整个防护盖装配完成后，高出镜头顶面的距离控制在3mm，既能够在镜头发生正面磕碰时先于镜片接触碰撞物，起到缓冲防护的作用，又不会过多增加相机整体的高度，避免影响无人机搭载时的云台配重平衡，也不会在收纳时占用过多额外空间。盖体的边角全部做了R0.5的圆角处理，没有尖锐的棱角，一方面避免外业操作时划伤作业人员的手部，另一方面也减少飞行过程中的风阻，降低云台的稳定负载。设计时还考虑了不同使用场景的兼容性，防护盖的材质选用耐候性工程塑料，能够在-10℃到45℃的外业环境下保持结构强度，不会因为低温变脆开裂，也不会因为夏季高温暴晒出现变形松脱的问题，日常收纳时盖在镜头上，也能避免存放过程中落灰沾到镜片上，减少镜头清洁的频次，降低擦拭镜片时划伤镀膜的概率。
