传动系统用上齿轮箱壳体结构设计

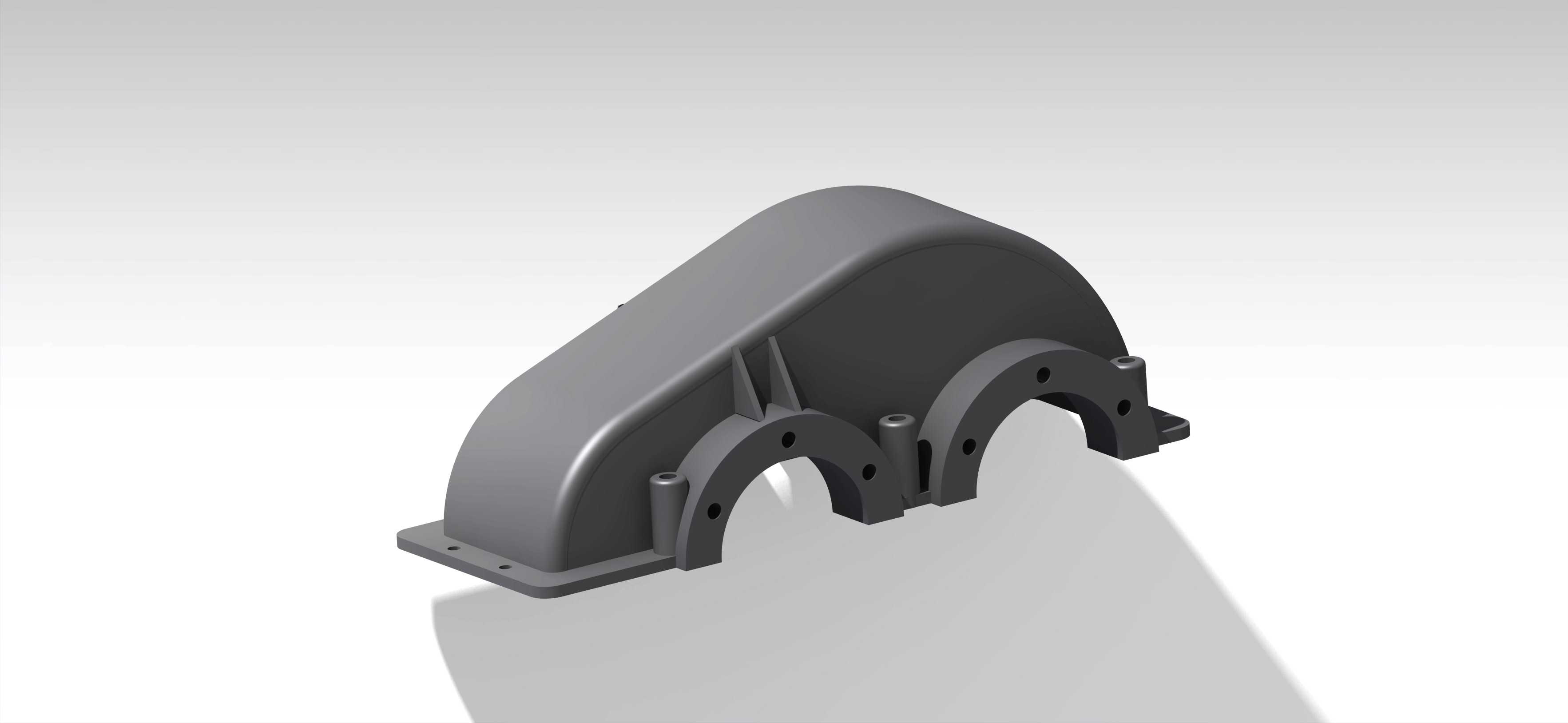

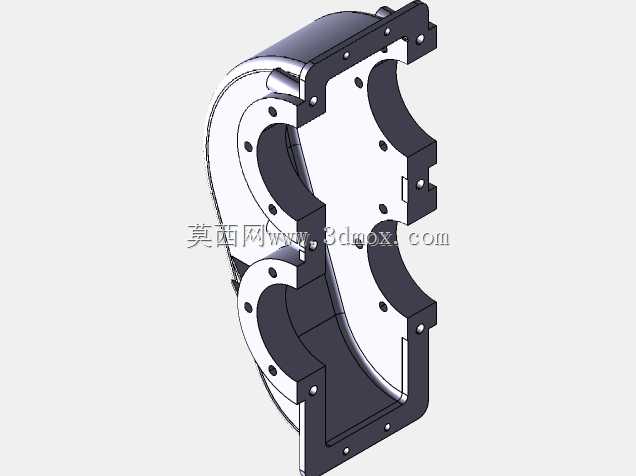

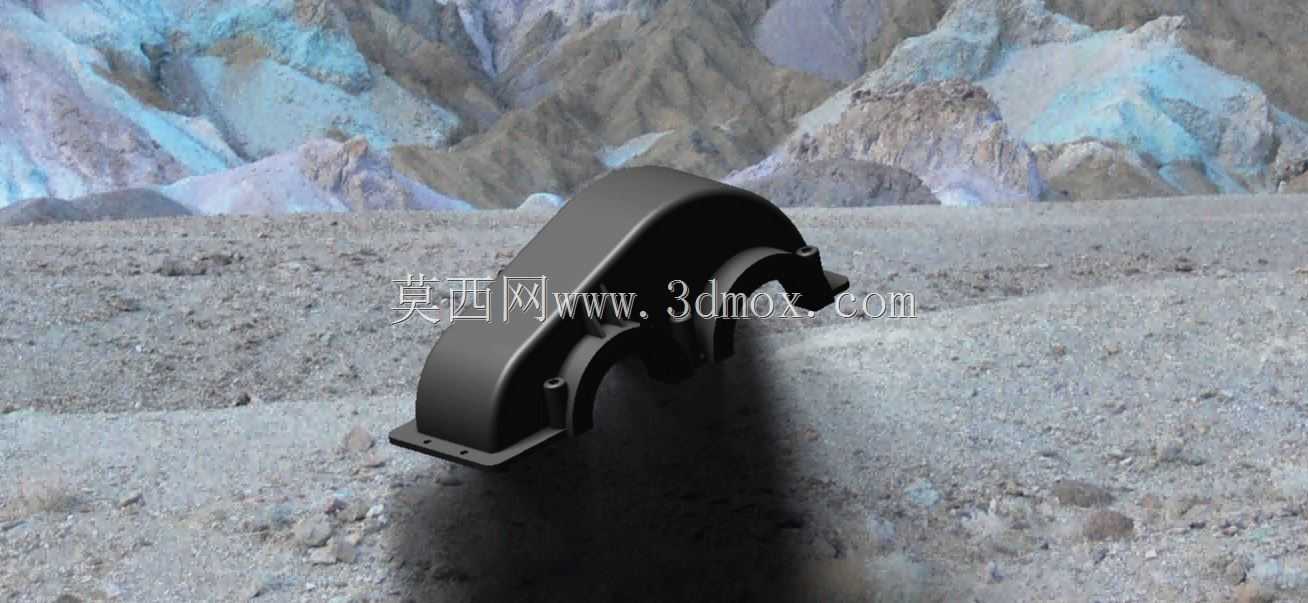

这款上齿轮箱壳体是开式齿轮传动组的上部防护承载构件，主要适配中小功率的平行轴齿轮传动布局，常见于农用机械输送单元、小型工业设备减速机构、轻工生产线传动段等场景，作为齿轮副的上部封装结构，承担着隔绝外界粉尘碎屑、防止润滑脂飞溅外泄、支撑上部轴承座定位的核心作用。从结构设计逻辑来看，壳体采用半包围弧形轮廓，完全贴合上部大直径齿轮的回转外径，在保证齿轮运转无干涉的前提下，尽可能压缩壳体的外廓尺寸，减少不必要的材料占用，弧形顶面的弧度经过反复校核，与齿轮齿顶圆的间隙控制在3-5mm区间，既避免运转过程中齿面剐蹭壳体内壁，也能让飞溅的润滑脂顺着弧面回流到下部啮合区，减少润滑剂的无谓损耗。壳体下部的两个半圆轴承安装位是整个构件的核心定位基准，安装位端面预留了轴承端盖的贴合止口，周边均匀分布的螺栓孔用于和下箱体实现刚性锁紧，合箱面的平面度要求控制在0.05mm以内，防止合箱后出现渗油、定位偏移的问题。两侧延伸出的安装凸缘带有沉头固定孔，用于将整个齿轮箱组件固定到设备机架上，凸缘的厚度经过强度校核，能够承受齿轮传动过程中产生的径向载荷与振动冲击，不会出现长期运行后固定位开裂的问题。壳体侧面设置的加强筋从轴承安装位一直延伸到顶面弧面，在不增加整体壁厚的前提下大幅提升了壳体的结构刚度，避免设备运行过程中壳体受振动产生共振异响，同时也能减少薄壁部位的注塑或者铸造变形量。在安装边界层面，这款壳体的合箱面定位销孔与下箱体完全适配，安装时无需额外修配即可实现轴承孔的同轴度达标，上部弧形结构没有突出的安装位，不会和周边的管线、机架横梁产生干涉，对于设备整体布局的兼容性较强。实际应用中，这类上齿轮箱壳体不需要承受过大的载荷，核心要求是装配精度到位、密封性能可靠、长期运行无变形，设计时充分考虑了常规工况下的维护便利性，拆卸上部壳体即可直接观察齿轮啮合状态、补充润滑脂，不需要完全拆解整个传动单元，能大幅降低一线运维的工作量。
