装配用挠性液压软管三维结构设计

在工程机械、重型液压设备的管路布设场景中，挠性液压软管是连接液压泵、控制阀组与执行元件的核心柔性连接件，其核心作用是在设备部件存在相对位移、振动工况下，稳定传输高压液压油，避免刚性管路因应力集中出现焊缝开裂、接口渗漏问题。这类软管的布设往往需要适配设备的动态运动轨迹，比如挖掘机工作臂的俯仰动作、注塑机锁模机构的往复位移场景中，刚性管路无法跟随部件运动，挠性软管的可弯曲特性刚好填补这一应用空白。

从功能特性来看，该款装配用挠性液压软管可承受常规中高压液压系统的工作压力，管体的挠性设计允许在安装后随设备动作产生一定幅度的弯曲形变，不会因反复弯折出现管体分层、接头拔脱问题。设计过程中首先明确了软管的安装边界：两端的接头定位尺寸需要匹配对应液压阀块、执行元件的接口规格，管体的自然弯曲半径做了严格限定，避免布设时出现小于最小弯曲半径的死折，防止管内通流面积骤减引发的压力损失激增、局部油温过高问题。

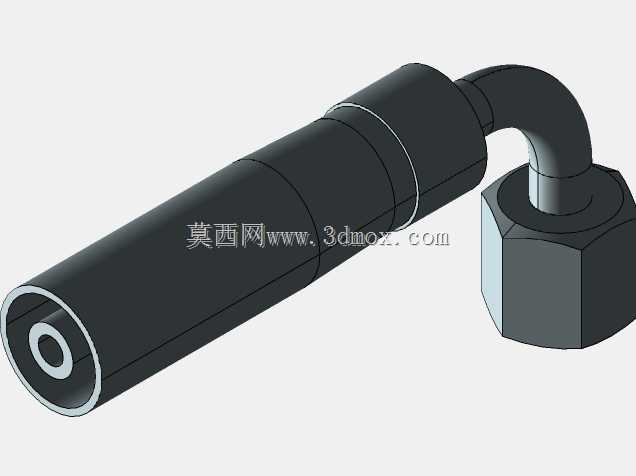

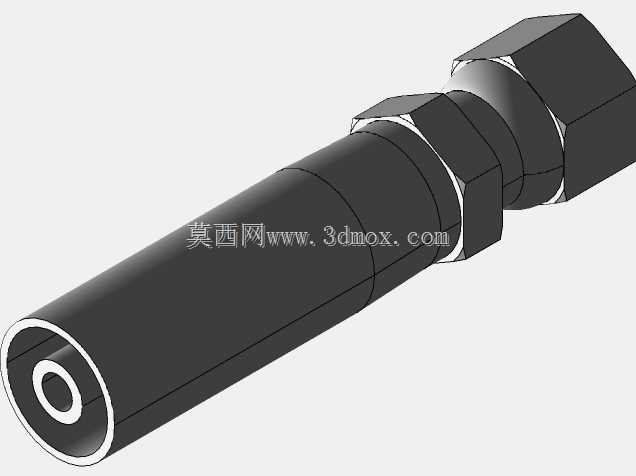

建模阶段没有采用刚性实体的简化处理方式，而是还原了软管的挠性形态特征，管体的曲线走向完全参照实际设备的管路布设路径，预留了足够的运动余量，确保设备在全行程动作时，软管不会与周边结构件产生摩擦干涉。两端的连接接头做了细节还原，包括接头的密封面结构、扣压段的外形特征，方便设计人员在做整机装配干涉检查时，直接调用该模型完成管路布局校验，不需要再额外调整接头的匹配尺寸。

实际选型应用时，这类软管的长度设计需要结合部件的最大位移量做冗余考量，过短会在部件动作时拉扯管体导致接头脱落，过长则会在设备运行时出现管体晃动、与周边部件剐蹭的问题。模型中还原的管体弯曲形态，也能为现场管路布设提供直观的走向参考，减少现场配管时的反复调整工作量，尤其在复杂液压站的管路设计中，提前通过三维模型确认软管的走向与安装空间，能大幅降低现场装配的返工率，避免因管路干涉导致的后续维护难题。
