耐高压高温带安装座液压缸结构设计

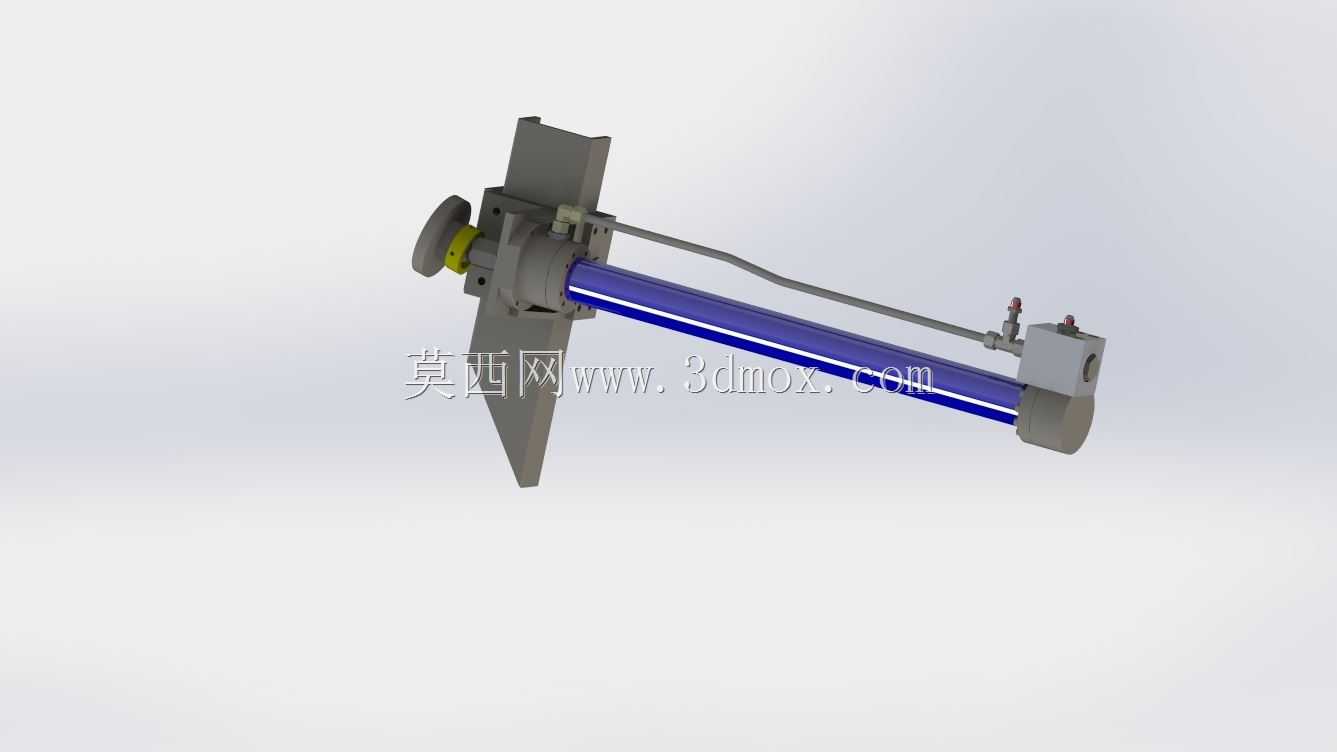

在冶金热轧生产线的旁通冷却管路、重型锻压设备的辅助进给回路、船舶甲板的张紧调节机构这类工况中，执行元件往往要同时面对持续高温传导与交变压力冲击，常规液压缸容易出现密封件老化失效、缸筒变形卡滞的问题，这款带侧装支座的液压缸正是针对这类复合工况做的定向结构优化。从实际安装适配性来看，缸体侧方的L型安装支座预留了两组螺栓过孔，可直接贴合设备的立式安装面完成固定，不需要额外加工转接法兰，安装端面的平面度公差控制在0.05mm以内，能避免缸体受安装应力产生偏斜，保证活塞杆伸出时的同轴度；缸筒尾部的铰接端带自润滑衬套，可适配小幅度的安装角度偏差，抵消设备运行时的微幅振动带来的附加载荷。功能特性上，这款液压缸的额定工作压力覆盖100到150巴区间，可承受最高90摄氏度的持续介质温度，缸筒内壁做了珩磨处理，表面粗糙度达到Ra0.4，配合组合式密封结构，既能减少活塞杆往复运动的摩擦阻力，也能避免高温下密封件软化导致的内泄问题；缸体侧方布置的两根硬质油管路直接连通缸筒的无杆腔与有杆腔，省去了外接管路的排布空间，管路接口处做了球面密封设计，可承受压力波动带来的冲击，不会出现接口渗漏的问题。设计思路上，没有一味追求轻量化，而是在缸筒外壁做了加厚处理，对应活塞行程的全段都做了壁厚加强，避免高压下缸筒出现鼓形变形；活塞杆表面镀了硬铬层，厚度不小于0.03mm，硬度达到HV800以上，可抵御工况中少量粉尘、水汽的腐蚀，伸出端的防尘圈可刮除活塞杆表面附着的杂质，避免杂质进入缸筒内部划伤密封件。从安装边界来看，整体轴向尺寸紧凑，侧装支座的突出高度控制在合理范围，不会和周边的管路、结构件产生干涉，活塞杆端部的连接法兰带定位止口，可快速连接负载端的铰接件，现场安装时不需要做二次配做加工，能直接替换同安装尺寸的老旧液压缸，适配多数中高压液压系统的直线驱动需求，不管是做恒定推力的压紧动作，还是带位置反馈的进给动作，都能保持稳定的运行状态，不会因为温度、压力的小幅波动出现推力不足或者爬行的问题。
