多通径组合式流体雾化喷嘴结构设计

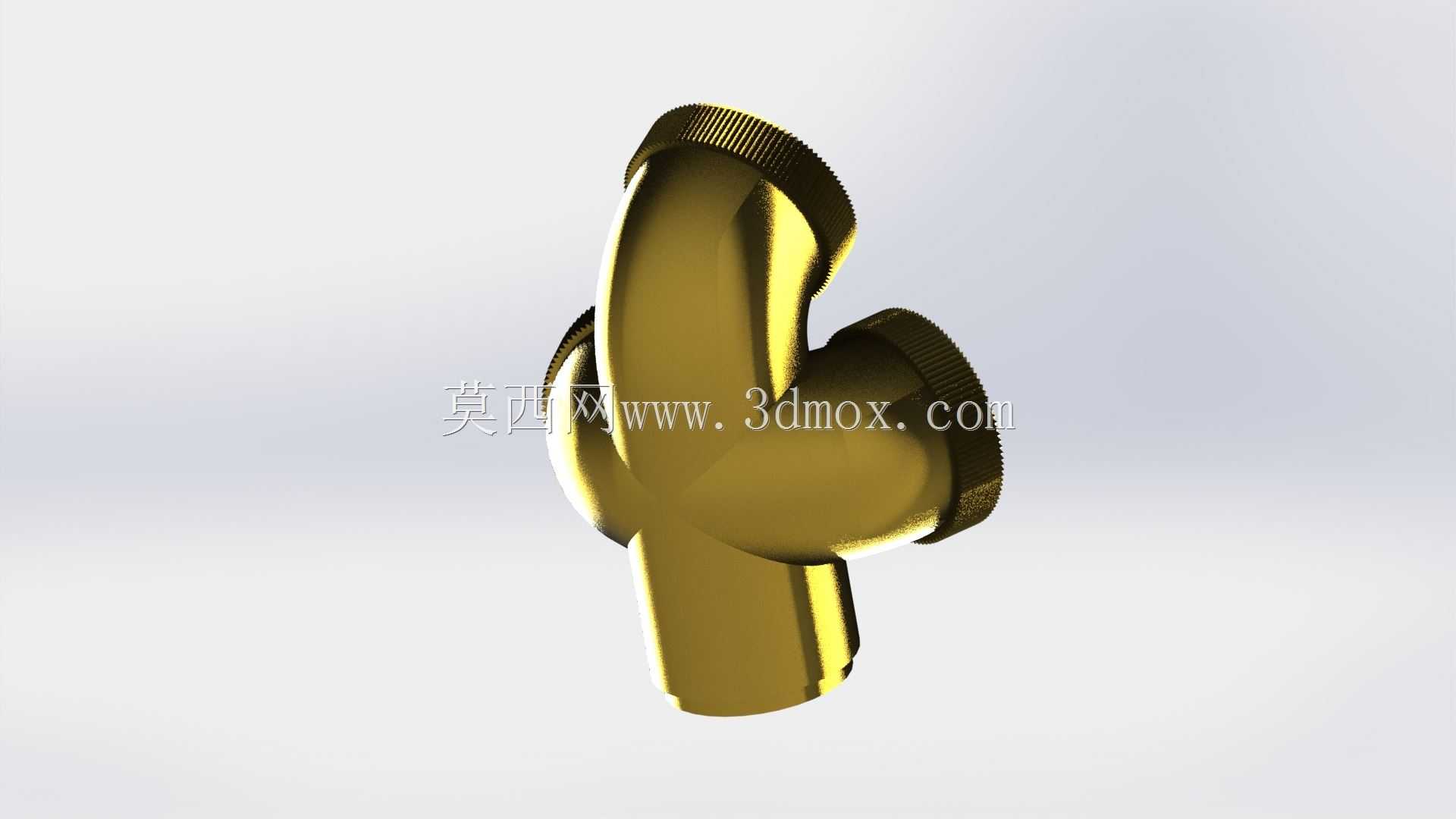

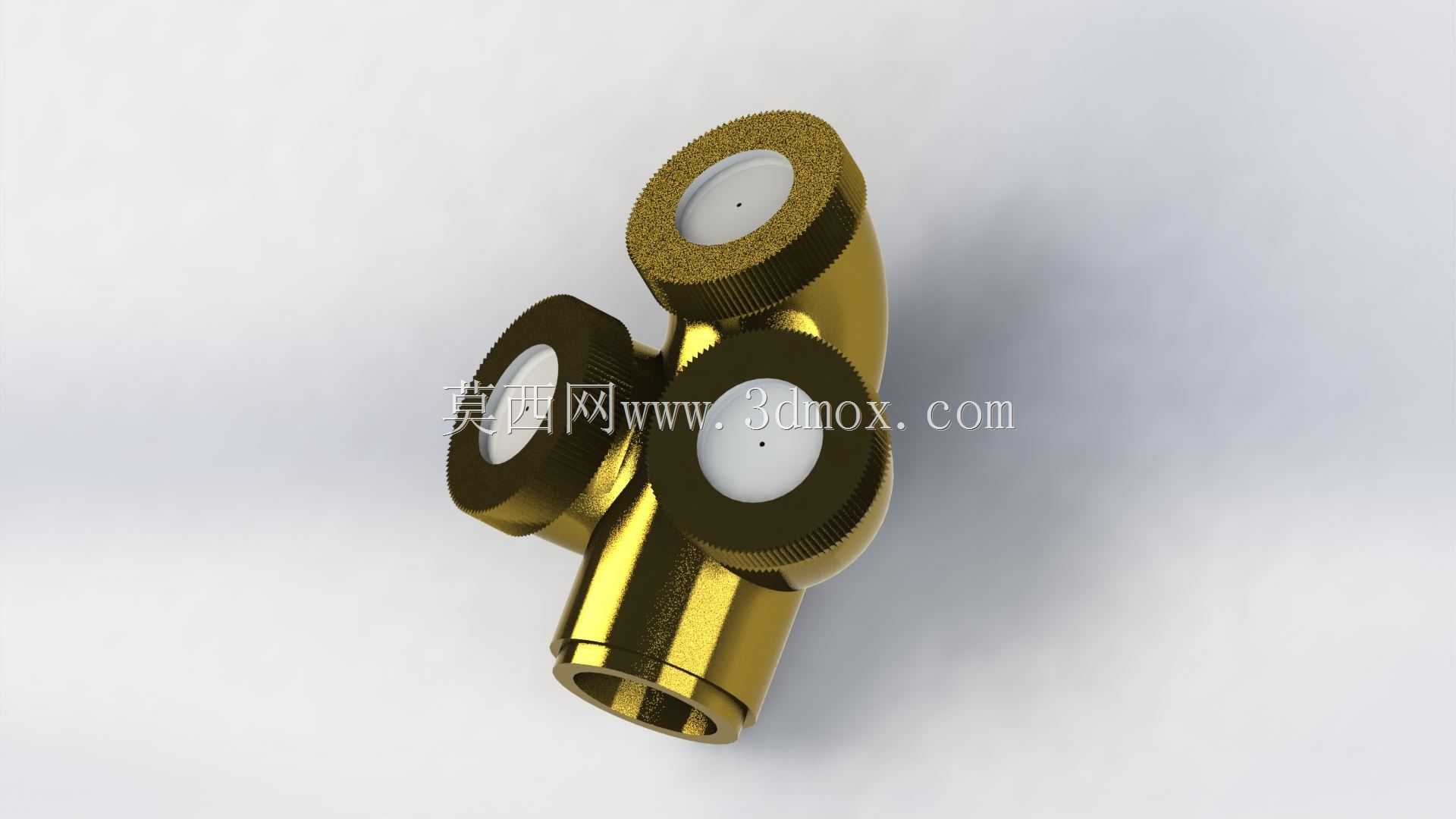

在工业流体管路系统中，这类多接口组合式雾化喷嘴常被布置在加湿降尘工段、药剂喷淋工位、小型燃烧机组的介质输出端，区别于单出口常规喷嘴，它能在同一安装点位实现三个方向的介质雾化输出，无需额外加装分流管路配件，可有效压缩管路布设的空间占用。从实际使用场景来看，这类喷嘴适配低压流体输送工况，可兼容清水、低粘度药剂、轻质燃油等多种介质，三个出口的喷射角度呈固定空间分布，能在目标区域形成覆盖均匀的雾化场，避免单喷嘴喷射存在的边角盲区，在车间环境降尘、农业大棚喷淋、小型燃烧器供油雾化等场景下都能适配。

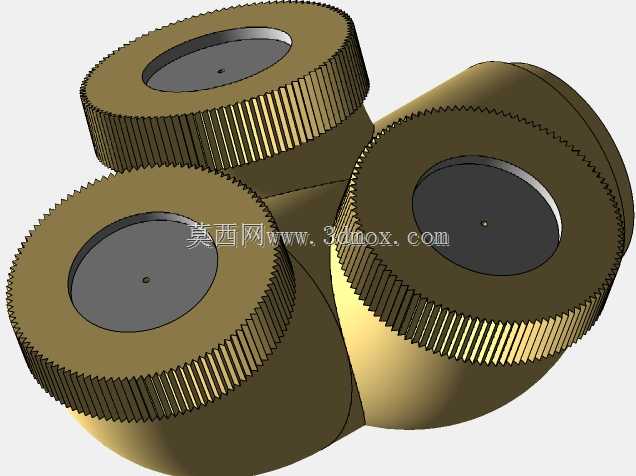

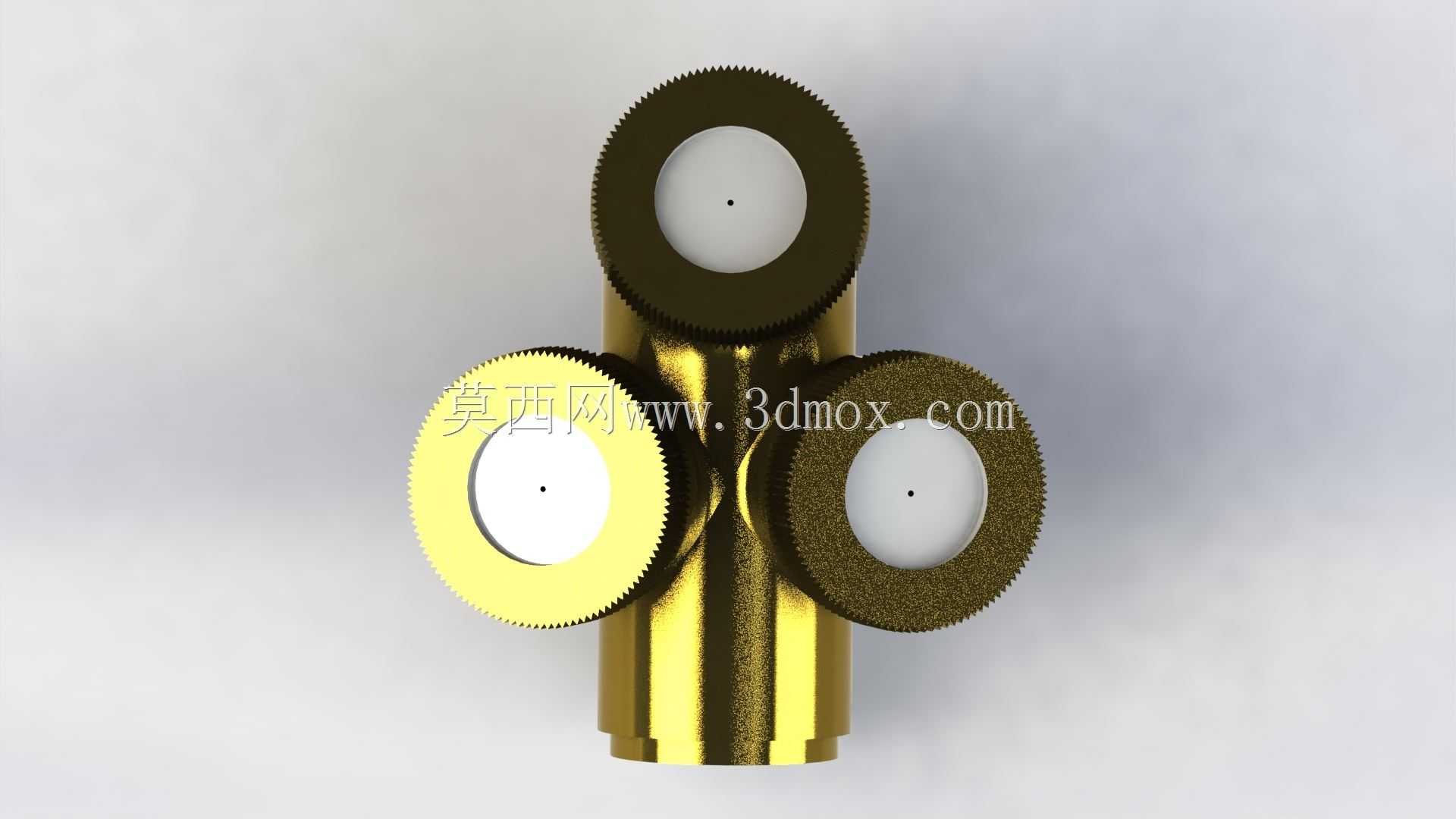

从功能特性上看，喷嘴外圈设计的滚花纹理并非装饰结构，是为了安装时增大摩擦力，无需专用工装即可徒手完成拧紧操作，也方便后期维护时快速拆卸清理喷孔堵塞物；每个出口端面的中心位置设置了极小直径的喷孔，是实现介质雾化的核心结构，流体在内部流道的加压作用下从喷孔高速喷出，与周边空气剪切作用形成微米级雾滴。设计阶段优先考虑了流道的平顺性，内部交汇位置做了圆弧过渡处理，避免直角结构造成的流阻增大、局部紊流问题，保证三个出口的喷射压力保持一致，不会出现某一出口流量偏差过大的情况。

安装边界方面，三个接口的外螺纹尺寸保持统一，可直接匹配对应通径的内螺纹管路接头，无需额外加工转换接头；整体结构采用一体式成型设计，没有额外的拼接焊缝，长期在带压流体环境下工作不会出现渗漏问题，整体外形的最大外接圆尺寸控制在常规管路配件的安装空间范围内，不会和周边的管路固定件、支撑结构产生干涉。建模过程中对滚花结构做了等比例还原，既保证外观结构和实物一致，也能在做装配干涉检查时，准确还原滚花部分的实际外轮廓尺寸，避免安装时因为忽略滚花凸起造成的装配间隙不足问题；喷孔位置的尺寸严格按照实际加工公差做了还原，可直接用于后续的流体仿真分析，模拟不同入口压力下的雾化角度、雾滴粒径分布参数，为实际工况选型提供数据参考。
