双轴式小型船舶运输拖挂车结构设计

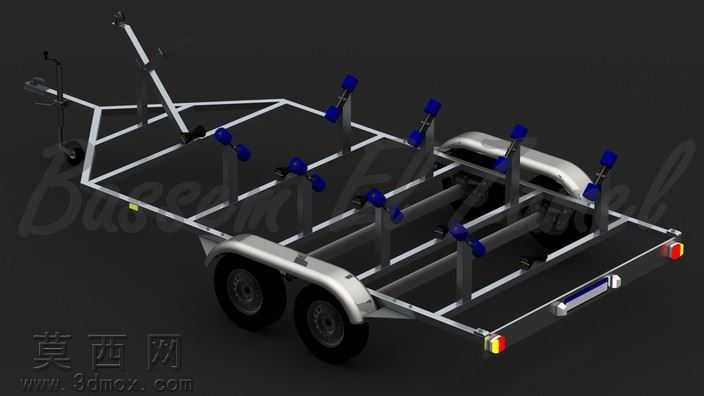

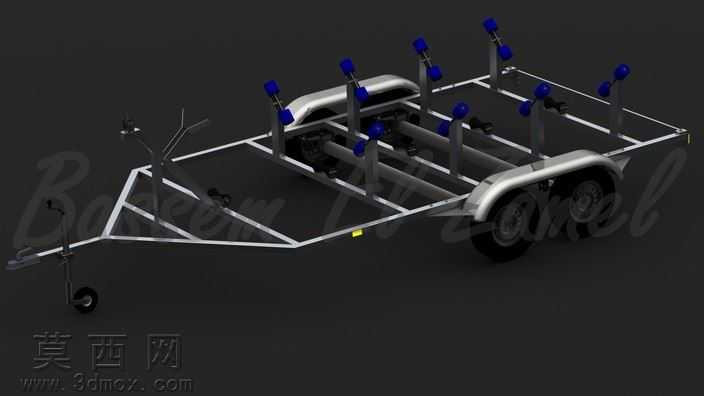

本作品为适配小型船舶转运需求设计的拖挂车三维模型，建模过程中以实际项目使用需求为核心出发点，先完成整体功能框架的搭建，再逐步细化每一处结构细节。建模阶段首先确定拖挂车的整体尺寸边界，结合小型船舶的承载重量、外形支撑需求，规划车架的主梁排布走向，采用矩形管材作为车架主体承载结构的基础形态，保证整体框架的抗扭、抗弯性能，避免运载过程中车架出现形变。车架前端设计三角牵引连接结构，配套设置前置导向支撑轮，方便非挂载状态下的短距离移位与停靠固定，牵引端预留通用连接接口，可适配多数常规乘用车后牵引装置。承载区域设置多组可调节支撑立柱，立柱顶端配备柔性支撑托块，建模时对托块的弧度、接触位置做了适配优化，能够贴合小型船舶的船底曲面，避免硬质接触对船体外壳造成刮蹭损伤，同时支撑立柱预留位置调节余量，可适配不同长度、宽度的小型船舶固定需求。行走机构采用双轴双轮布局，每侧配备两个橡胶轮胎与配套轮毂，轮组位置设置弧形挡泥防护结构，减少行驶过程中泥水飞溅对船体、车架的污染，轮组与车架之间的连接部位做了加强结构处理，匹配运载过程中的承重需求。车架尾部设置导向斜架结构，方便船舶上下拖车时的滑移导向，同时配套设置绑缚固定点位，可通过绑带对船体进行多点位固定，避免运输过程中船体出现移位。渲染阶段采用写实材质表现，金属车架赋予哑光金属漆面材质，轮胎赋予黑色橡胶材质，支撑托块赋予蓝色柔性橡塑材质，挡泥板赋予亮面金属材质，通过光影调整清晰展现各部件的装配关系与结构层次，整体模型完整还原了船用拖挂车的实用结构，所有部件的装配逻辑符合实际机械加工与装配要求，可作为同类拖挂车设计、结构参考的三维素材使用，清晰展现了小型船用拖挂车从功能规划到结构落地的完整设计思路。
