小型行走机构用橡胶轮辐式滚轮

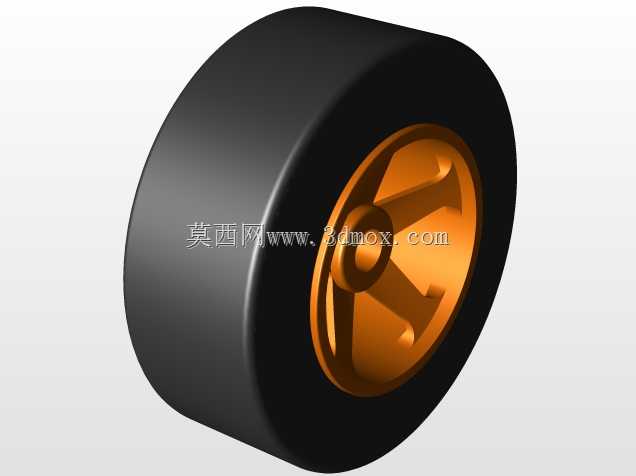

这类小直径滚轮常见于轻载移动平台、智能搬运小车、教具底盘以及桌面自动化输送工位，承担支撑、随动和低速行走功能。模型把外胎与轮毂作为一个装配体来表达，黑色外圈对应橡胶包覆层，内部橙色部分为承力轮毂，二者通过轮廓贴合形成稳定连接。实际选型时，外圈材料通常关注耐磨性、滚动阻力和地面适应性，轮毂则负责把载荷传递到轴系，并保证与轴承或紧固件的同轴关系。

从结构上看，轮面采用较宽的圆柱面，接触面积相对充足，能够在平整地面或导轨面上降低局部压强；轮缘没有设置尖锐倒角，可减少磕碰和边缘应力集中。轮毂中心预留轴孔区域，周边以辐板式造型连接外圈，既减轻材料占用，又维持必要的扭转刚度。对于低速轻载场景，这种结构比实心轮更利于控制转动惯量，启动和换向时不会给驱动电机带来额外负担。

设计思路上，需要先确定安装边界，再反推轮体尺寸。轴孔直径、轮毂长度和轮宽决定了它能否装入既定支架；外径则影响整机离地高度、通过性以及传动比匹配。若用于从动轮，还要校核轴肩、卡簧或紧定螺钉的位置，避免轮体轴向窜动；若后期改为驱动轮，可在轮毂内部增加键槽、D形孔或同步带轮接口，使同一外形适配不同动力方案。

外圈与轮毂的配合面不能只看外观。橡胶层过薄会削弱缓冲能力，过厚则可能在侧向受力时产生过大形变；轮毂壁厚需要兼顾注塑或机加工工艺，转角处应保留合理圆角，避免应力集中。辐板开孔形状除了减重，也会影响模具脱模、刀具走刀路径以及装配时的握持便利性。把这些约束落实到三维模型中，才能让外观结构同时服务于制造、装配和使用。

在设备布局阶段，这类滚轮通常成组使用。单轮的垂直度、两轮间的平行度以及安装孔位公差，都会直接影响行走轨迹；如果支架刚性不足，即使轮子本身圆度合格，也可能出现偏磨、噪声或卡滞。因此建模时不仅要画出轮子，还应预留与支架、轴、垫片和紧固件的空间关系，检查极限转动状态下是否与周边钣金、电控元件或外壳发生干涉。

对于输送线上的固定随动位，滚轮还可作为承托件使用，此时关注的重点从地面抓地转为回转灵活性和侧向定位。轮面宽度应与被输送件边缘接触位置匹配，轮毂中心高要便于整条线体统一标高。通过在三维环境中调整轮距、倾角和安装高度，可以提前发现装配偏差，减少样机反复修改的成本。
