双向法构建空心圆柱筒体结构

在常规输送管路、储料腔体以及设备支撑套筒的设计场景中，这类等壁厚空心圆柱筒体是应用频次极高的基础构件，不少刚接触结构设计的从业者容易忽略不同成型逻辑对后续工艺适配性的影响，本次建模过程特意用两种完全不同的特征逻辑完成同规格筒体构建，核心目的就是梳理不同建模思路对应的工程落地边界。

从实际工况来看，这类筒体常作为物料导流通道、小型储料腔或者轴类零件的防护套使用，内壁需要保证足够的同轴度避免物料卡滞，外壁则要预留和端盖、法兰对接的安装余量。建模过程中第一种思路采用拉伸凸台成型，先绘制同心圆轮廓直接给定拉伸深度，这种方式的优势是特征树简洁，后续修改壁厚或者整体高度时，直接编辑草图尺寸或者拉伸参数即可快速更新，非常适合参数化系列化的筒体设计。

第二种思路采用旋转凸台成型，在绘制旋转轮廓前，特意在与基准面垂直且相距50mm的位置创建了辅助参考平面，以该平面为基准绘制筒体的轴向半剖轮廓，绕中心轴线旋转360度生成实体。这种建模逻辑更贴近筒体类零件的车削加工走刀路径，在需要同步预留端面倒角、内壁退刀槽等工艺结构时，能在同一个草图中完成所有轴向尺寸的标注，减少后续附加特征的数量，也方便工艺人员直接从草图提取加工尺寸。

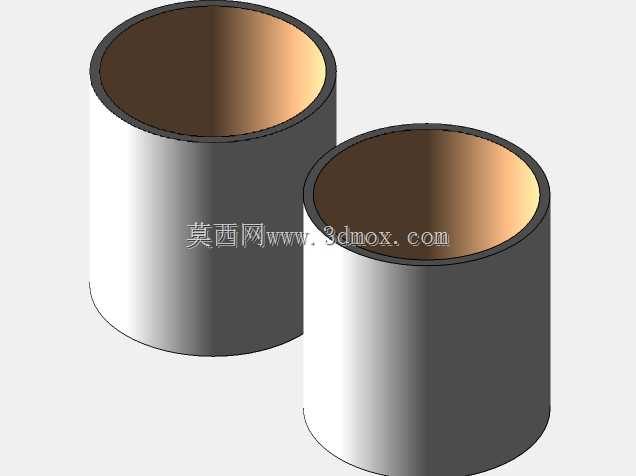

从外形尺寸与安装边界来看，两种方式生成的筒体在几何参数上完全一致，壁厚均匀无突变，端面与轴线的垂直度可以通过特征自带的几何约束保证。在装配场景中，筒体的轴向安装空间需要预留至少2mm的端盖配合余量，径向则要根据对接法兰的螺栓分布圆确认外围无干涉。对比两种建模方式，拉伸法更适配后续需要做阵列、拼接的多筒体组合结构，旋转法则在处理带锥度、异形截面的回转类筒体时效率更高，设计过程中可以根据后续的工艺路线和装配需求灵活选择建模逻辑，不必局限于单一的特征创建方式。
