外六角螺栓连接组件三维结构设计

　　在各类机械装配场景中，螺纹紧固件是应用频次最高的基础连接元件，外六角螺栓作为其中通用性最强的品类，几乎覆盖了从普通民用设备到重型工业装备的所有装配环节。本次呈现的螺栓组件结构，完全遵循常规公制紧固件的设计逻辑，头部采用标准外六角构型，这类构型的核心优势在于能够适配普通开口扳手、套筒扳手等通用工装，在装配空间受限的场景下，也能通过不同角度的扳手套合完成拧紧作业，相比内六角、沉头类螺栓，外六角结构的受力接触面积更大，拧紧过程中不容易出现头部打滑、边角崩损的问题，适合需要较大预紧力的连接工况。从结构细节来看，螺栓头部与杆部的过渡位置做了合理的圆角处理，这个细节在实际工程应用中至关重要——如果过渡位置采用直角衔接，螺栓在承受交变拉应力、

　　剪切应力的时候，应力会集中在头部与杆部的连接直角处，长期运行下很容易从该位置出现疲劳断裂，合适的圆角半径能够分散应力传递路径，大幅提升螺栓的抗疲劳寿命，这也是很多非标准自制螺栓容易忽略的设计要点。杆部采用光杆加螺纹段的分段设计，光杆部分的直径略大于螺纹大径，当螺栓穿过被连接件的安装孔时，光杆段可以与安装孔形成小间隙配合，起到一定的径向定位作用，避免被连接件在横向载荷下出现过大的相对窜动；螺纹段则采用标准公制三角螺纹，牙型角60度，这类螺纹的自锁性能优异，配合平垫、弹垫或者防松螺母使用时，能够在振动工况下保持足够的连接可靠性，不会轻易出现松脱问题。在实际选型应用中，这类螺栓的安装边界需要重点关注几个参数：首先是头部的对边尺寸与厚度，这直接决定了装配时扳手的选型，以及螺栓头部在被连接件表面的占用空间，如果安装位置周边有凸起结构，需要提前核算头部的回转空间，避免扳手无法正常套入；其次是光杆段的长度，当被连接件总厚度小于光杆段长度时，螺纹段不会进入被连接件的安装孔内，此时螺栓的剪切受力面全部在光杆位置，光杆的抗剪切强度远高于螺纹牙底位置，能够承受更大的横向载荷，反之如果被连接件过厚，螺纹段进入安装孔，剪切力作用在螺纹牙底位置，螺栓的承载能力会出现明显下降；最后是螺纹段的旋合长度，常规钢件连接时旋合长度达到1倍到1.5倍螺纹公称直径就能满足强度要求，如果是连接铝件、塑料件等低强度材料，需要适当增加旋合长度，避免螺纹滑牙。从设计思路上看，

　　这类标准紧固件的三维建模不需要做过多的自定义改动，核心是要保证各个尺寸符合通用标准规范，因为这类零件在实际生产中基本都是批量标准化制造，建模时严格遵循标准参数，后续生成的工程图才能直接对接生产环节，不需要额外调整尺寸。很多刚入行的结构设计人员在做螺栓建模时，容易忽略螺纹收尾、头部倒角这些细节，实际上这些细节都是实际生产中必须存在的结构：螺纹收尾是板牙或者丝锥加工到行程末端时自然形成的退刀结构，头部倒角则是为了让螺栓能够顺利穿入安装孔，同时去除头部的加工毛刺，避免装配时割伤操作人员或者刮坏被连接件表面。在不同的应用场景下，这类螺栓的表面处理也会对应调整，比如普通室内设备使用的螺栓采用发黑处理即可满足防锈要求，

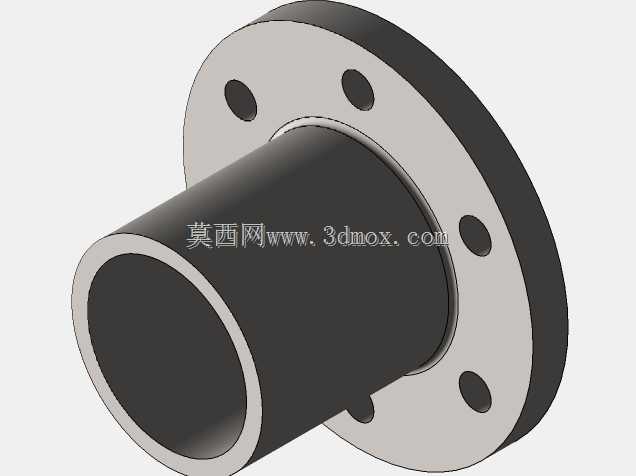

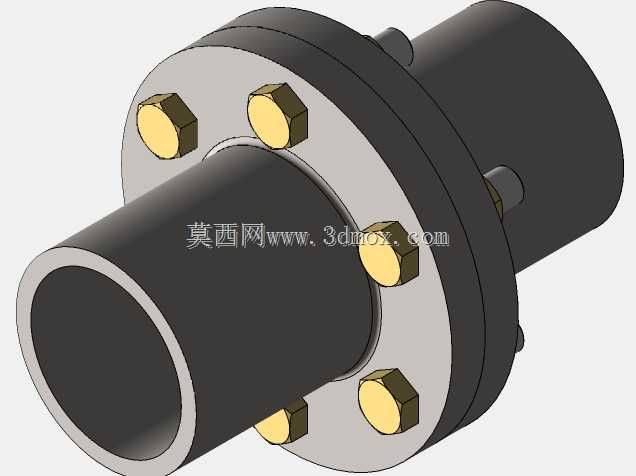

　　户外或者潮湿环境下使用的螺栓则需要做镀锌、达克罗处理，有耐腐蚀要求的工况还会选用不锈钢材质，不过这些材质和表面处理的差异不会改变螺栓本身的基础结构尺寸，三维建模时只需要保证结构参数准确，后续可以通过材质配置快速切换不同的应用版本。在装配设计环节，这类螺栓的排布也有对应的工程规范，比如两个连接件的螺栓孔位需要保证同轴度，孔位间隙控制在合理范围，间隙过大会导致螺栓安装后出现偏心，受力时产生附加弯矩，降低连接强度；间隙过小则会导致装配困难，尤其是多螺栓连接的法兰类结构，孔位的位置度公差需要严格控制，否则会出现部分螺栓无法穿入的问题。另外，螺栓拧紧时的预紧力也需要根据螺栓的材质、直径匹配对应扭矩，预紧力过小会导致连接松动，预紧力过大则可能导致螺栓拉长断裂，或者被连接件表面被压溃。从三维建模的实操角度来看，这类零件的建模逻辑非常清晰：先绘制头部的六边形草图，拉伸得到头部实体，再绘制杆部的圆形草图拉伸得到光杆段，之后通过螺旋线扫描切除得到螺纹结构，最后添加工艺圆角、倒角等细节即可。建模过程中需要注意螺纹的牙型尺寸准确性，以及各个结构段的同轴度，避免后续装配时出现干涉问题。很多初学者在建模螺纹时会选择全牙细节建模，实际上在做整机装配时，如果螺栓数量较多，全牙模型会占用大量的系统资源，此时可以采用装饰螺纹线简化表达，只需要在工程图中标注清楚螺纹参数即可，既不影响生产指导，也能提升大装配体的运行流畅度。
