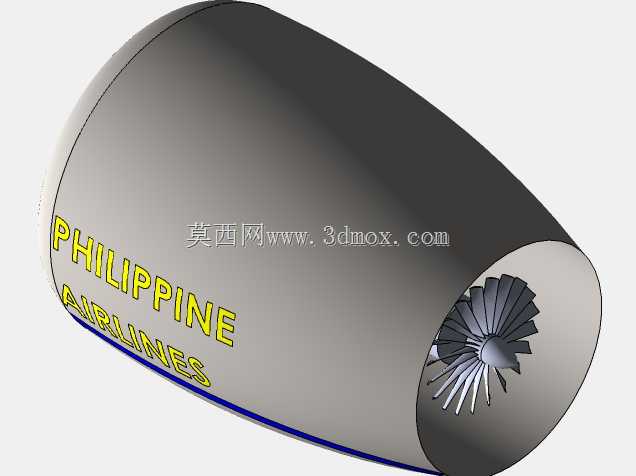

在民用支线航空动力配套、航空教学实训拆解演示、小型通航飞行器动力改装场景中,涡轮喷气发动机总成的结构合理性直接决定了动力输出效率与维护便捷性。这套总成结构覆盖了核心轴系、增压螺旋桨段、承压外壳与整机集成装配关系,在建模阶段优先还原了实际装机状态下的各部件配合边界,没有做过度的工艺简化,能直接用于结构干涉校验、装配流程模拟以及教学场景下的部件认知演示。

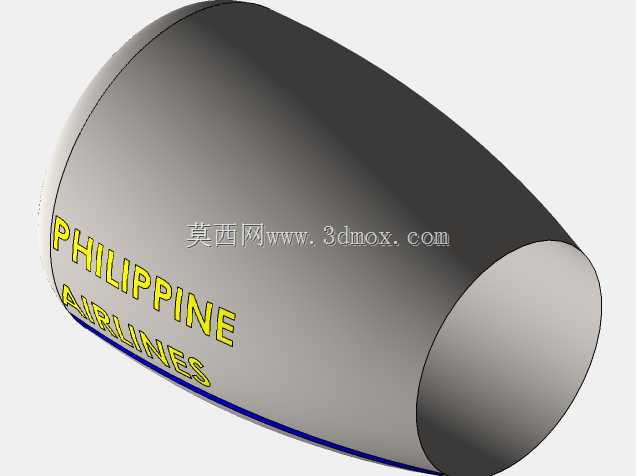

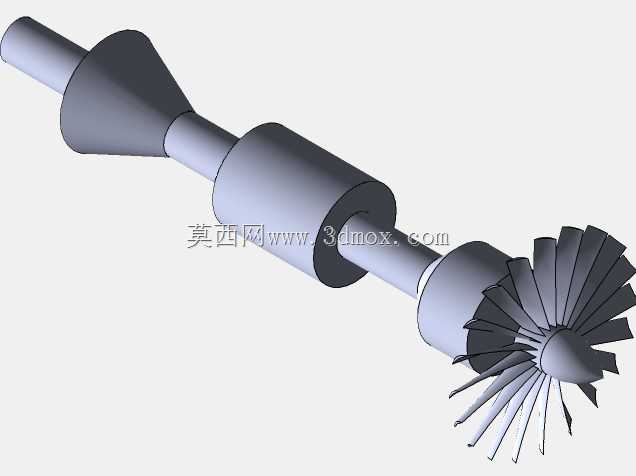

从实际用途来看,该结构对应小推力级民用涡喷动力单元,适配6座级小型通航飞机的动力需求,外壳表面预留的航司标识涂装区域,也对应了民航运营场景下的机身动力段外观匹配要求,建模时还原了外壳的曲面流线特征,保证外壳与进气道、尾喷段的衔接处平滑过渡,减少实际运行中的气流阻力。核心轴系作为动力传递的核心部件,建模时严格对齐了轴承安装位的同轴度公差要求,轴段上的台阶定位面完全匹配螺旋桨、压气机轮盘的安装止口,避免装配时出现轴向窜动的干涉问题。

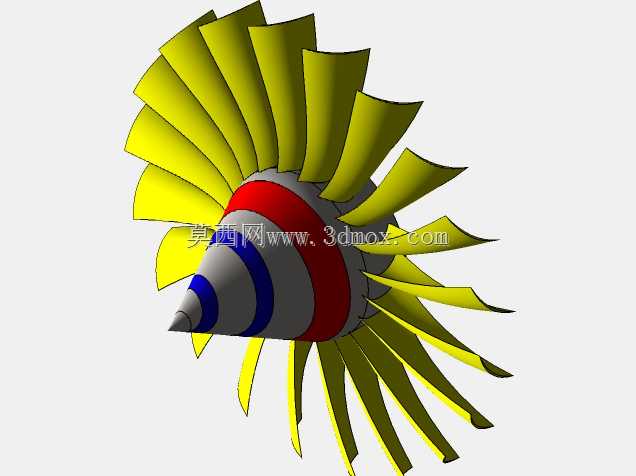

螺旋桨段采用轴流增压的叶片排布逻辑,每片叶片的安装角与叶型曲面都参考了实际小推力涡喷的低速增压效率需求,叶片根部与轮盘的连接位做了加强凸台结构,对应实际运行中高转速下的载荷承载要求,建模时保留了叶片与轮盘的装配间隙,可直接用于模拟转子动平衡校验的工况。外壳部分采用分段式薄壁筒体结构,各段筒体之间的法兰连接位做了精准的止口配合设计,筒体壁厚参考了实际航空铝合金承压壳体的参数设置,既保证高速气流下的结构强度,也控制了整体自重,外壳上的检修口盖位置也做了对应还原,匹配实际维护场景下的快拆需求。
在安装边界的处理上,总成的前端进气口直径、后端尾喷口直径以及整机的安装节位置都严格对应小型通航飞机的发动机舱安装尺寸,安装节上的螺栓孔位排布符合通用航空动力的安装接口标准,可直接对接飞机发动机架的安装点位,不需要额外做接口适配调整。整机的重心位置在建模时做了配平处理,对应实际装机时的重心配平要求,避免运行时出现额外的振动载荷。
从设计思路层面,这套总成建模没有追求极致的零件细节堆砌,而是优先保证各功能部件的装配关系准确、功能特征完整,不管是用于航空类专业的教学演示,还是用于小型通航飞行器的动力方案选型校验,或是用于涡喷发动机维修的拆装流程模拟,都能提供准确的结构参考。各部件之间的配合间隙都按照实际工程公差做了预留,比如转子与静子之间的气流间隙、轴承与轴座的配合间隙、法兰连接面的密封间隙,都符合实际涡喷发动机的装配工艺要求,不会出现建模中常见的部件干涉、配合面错位等问题。
针对航空动力场景的特殊需求,外壳的曲面造型做了空气动力学优化,筒体的收敛段与扩张段的过渡曲率完全匹配小推力涡喷的气流流速要求,能保证气流在壳体内的流动顺畅,减少不必要的气流紊流损失。螺旋桨叶片的叶尖与外壳内壁的间隙控制在合理范围内,既避免叶尖碰磨壳体,也减少叶尖漏气损失,提升增压效率。核心轴的前后支撑位对应设置了轴承安装腔,可直接匹配标准航空轴承的尺寸参数,方便后续做轴承选型与寿命校核的相关分析。
