普拉塔福尔马位置传感装置结构设计

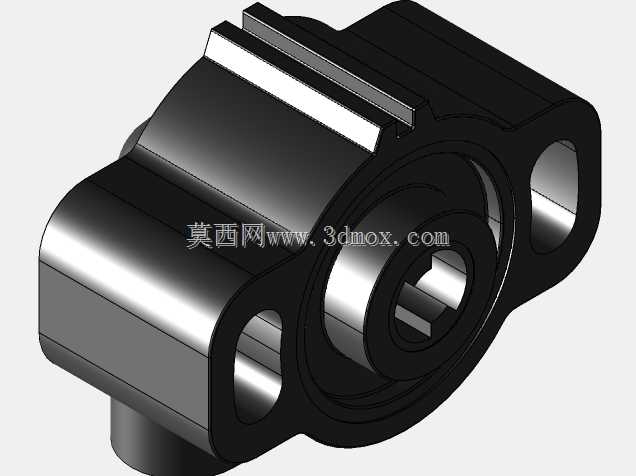

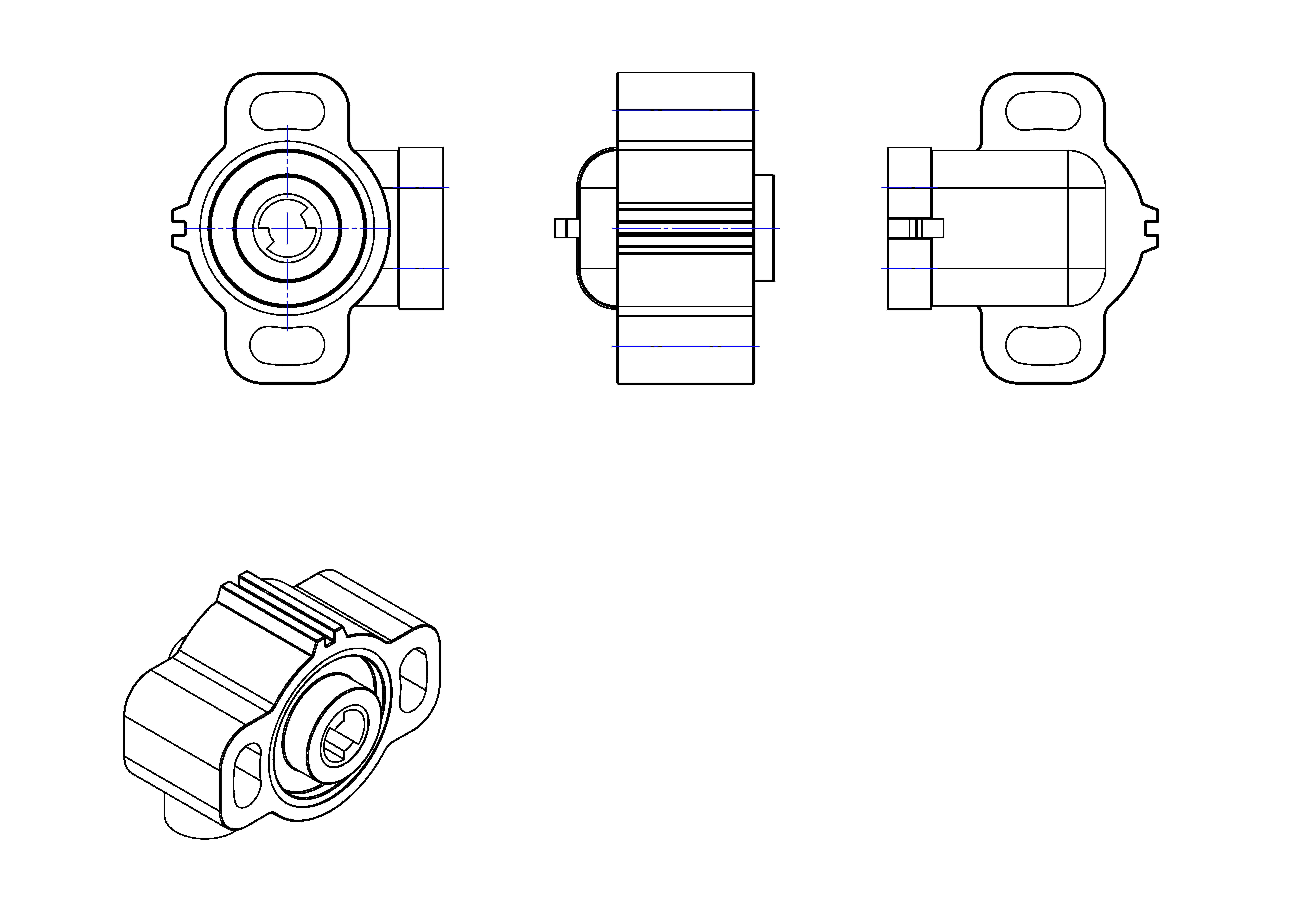

该位置传感装置多用于乘用车节气门开度检测、非接触式转角反馈场景，也可适配工业自动化设备里的小角度旋转位置采集工况，核心作用是将机械转轴的角位移转化为可被电控系统识别的电信号，为整车ECU或设备控制器提供实时位置参数，支撑喷油量匹配、工况闭环控制等逻辑运行。从结构设计思路来看，整体采用分体式同轴布局，中部为带内孔的转轴配合腔，可直接与被测旋转轴插接，无需额外联轴器补偿同轴度，降低装配累积误差；两侧延伸出带安装孔的固定耳，安装孔位做了沉台处理，既可以通过螺栓直接锁附在安装基准面上，也能适配卡扣式快装支架，适配不同主机厂的装配工艺要求。外壳采用异形包覆结构，将内部碳膜基板、导电刷、信号端子完全封闭在腔体内，侧面预留的插接端为标准电气接口，可直接与整车线束端的连接器对插，省去单独接线工序，同时接口处做了止退与密封结构设计，可阻挡机舱内的粉尘、水汽侵入内部元件，满足车载工况的防护要求。从外形尺寸与安装边界判断，该传感器整体径向尺寸紧凑，轴向厚度较薄，安装耳的跨距经过标准化匹配，可直接替换同规格的传统节气门位置传感器，不需要改动周边安装支架的孔位与空间布局；转轴内孔采用D型扁位结构，与被测轴的扁位配合后可完全消除周向转动间隙，避免转轴空程带来的信号偏差，保证角度检测的重复精度。实际选型应用中，这类传感器的有效检测角度覆盖常规节气门0-90度的全行程范围，内部导电刷与碳膜基板的接触压力经过调校，既能保证全行程内信号连续无断点，又能降低长期往复转动带来的磨损量，满足整车全生命周期的使用频次要求。建模过程中完整还原了外壳的分型线、安装耳的圆角过渡、插接端的卡扣特征以及转轴腔的内部限位结构，所有配合尺寸均按照实际装配公差预留间隙，可直接用于装配干涉校验、周边管路布局校核，也可作为同类传感产品改型设计的基准参考，帮助结构工程师快速完成安装空间匹配与性能验证。
