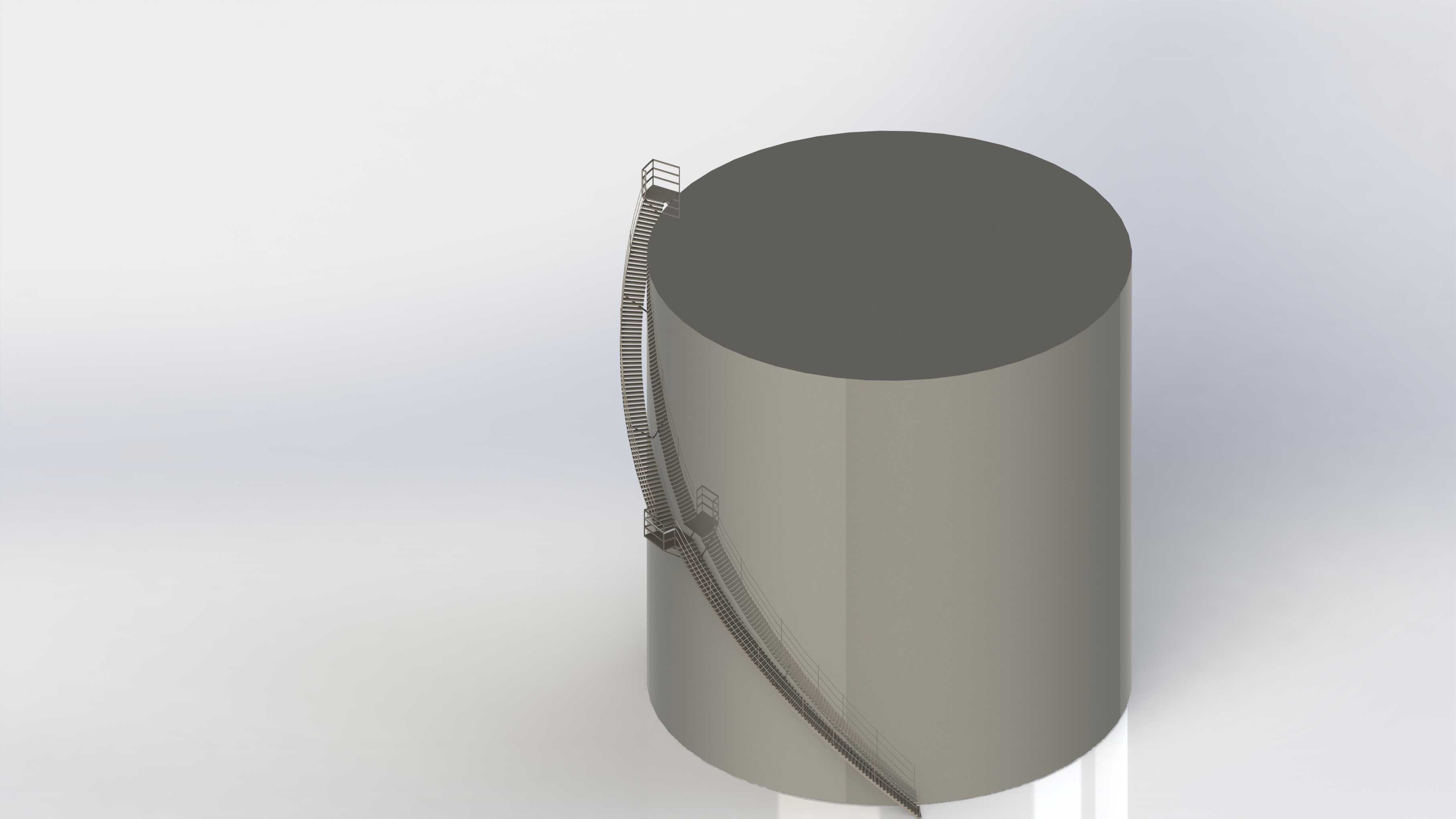

立式圆柱罐体附外置螺旋爬梯结构

该结构以直立圆柱筒体为主体，外侧沿柱面布置连续螺旋上升的梯道，主要用于中小型立式储料罐、工艺缓冲罐或高位槽的外部检修通道设计。在化工配料、粉体暂存、水处理中间罐区等场景中，操作人员需要抵达罐顶完成仪表校准、人孔启闭、安全阀检查与清洗维护作业，外置螺旋梯相比直梯能降低攀爬疲劳，同时占用径向空间小于折返式钢平台，适合场地紧凑的车间边角布置。建模时先以筒体直径为基准确定螺旋路径的导程，导程过小会导致梯段过陡、步距不足，过大则增加梯道总长度与材料用量；踏步宽度需沿螺旋切线方向保持一致，外侧边缘线速度差带来的宽度变化要在放样阶段修正，避免出现内侧踏面过窄的问题。筒体本身作为主要承载构件，梯道支架通过抱箍或焊接节点与筒壁连接，设计中需要校核筒壁局部刚度，防止集中载荷造成薄壁失稳；若罐体为薄壁不锈钢或铝制结构，支架连接处应增设补强垫板，分散踏步传递的动载。爬梯两端分别对接地面基础与罐顶护栏平台，上端入口处需预留与护栏衔接的过渡段，防止人员跨越时出现防护空档；下端首步高度应控制在常规跨步范围内，避免起步过高造成踏空风险。从安装边界看，螺旋梯的最大外伸半径决定了设备周边所需的安全净距，建模时可直接测量梯道外侧包络圆，用于核对厂房通道、相邻管线与设备的间距；筒体高度与梯道总回转圈数直接对应，调整罐高时螺旋线可随参数联动重生，减少重复改图工作量。该结构还可延伸至搅拌罐顶部操作平台、除尘设备灰斗检修通道等类似直立设备，建模过程中保留螺旋线、踏步阵列与支架间距的参数关系，后续适配不同直径、高度的筒体时，只需修改基础参数即可快速重构，保证踏步倾角、护栏高度与连接节点的一致性。
