外啮合式液压齿轮动力输送泵结构

　　在液压传动系统的动力端布局里，这类外啮合齿轮结构的油压泵是中低压工况下最常见的动力转换单元，常被布置在机床液压站、小型工程机械油压回路、农机液压操控系统、注塑机锁模油路等场景中，核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为后续油缸、液压马达等执行元件提供稳定的压力油源。不同于柱塞泵的高压高精度适配场景，齿轮泵凭借结构简单、抗油液污染能力强、维护成本低的特性，在10-25MPa工作压力区间的固定设备、移动小型设备里占据了极高的应用占比，很多开式液压回路的动力源选型都会优先考虑这类结构，尤其是对成本敏感、工作环境存在少量金属碎屑或粉尘的车间、户外作业场景，齿轮泵的耐受能力远高于结构精密的柱塞类、叶片类油压泵。

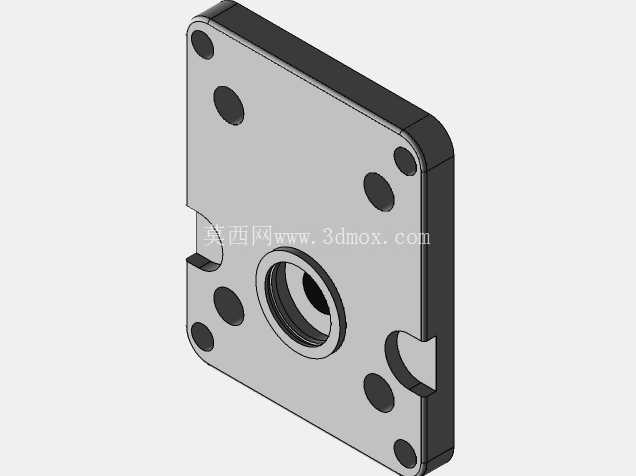

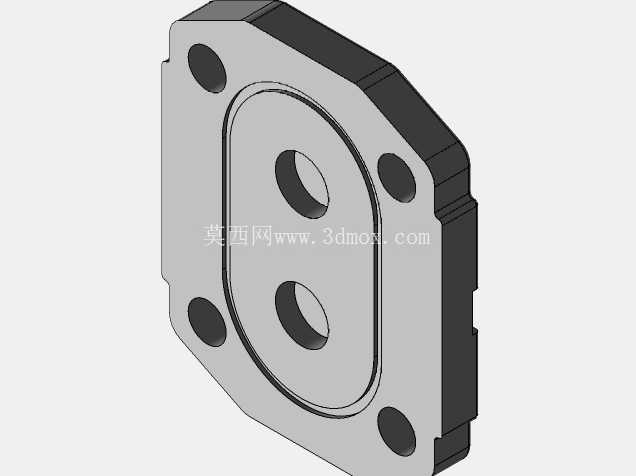

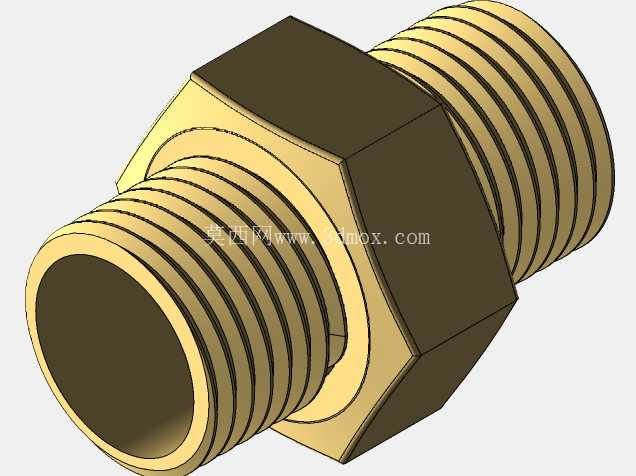

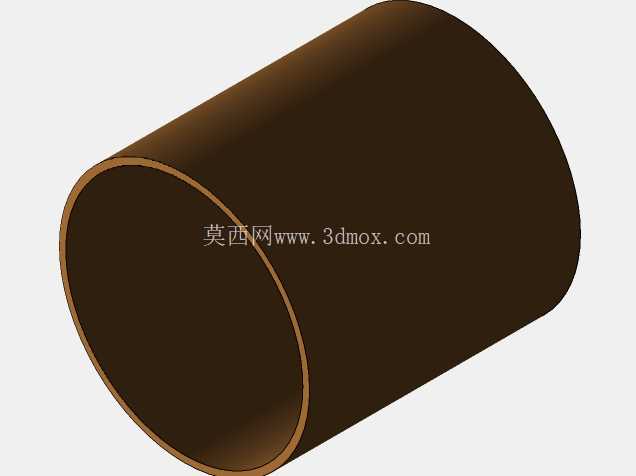

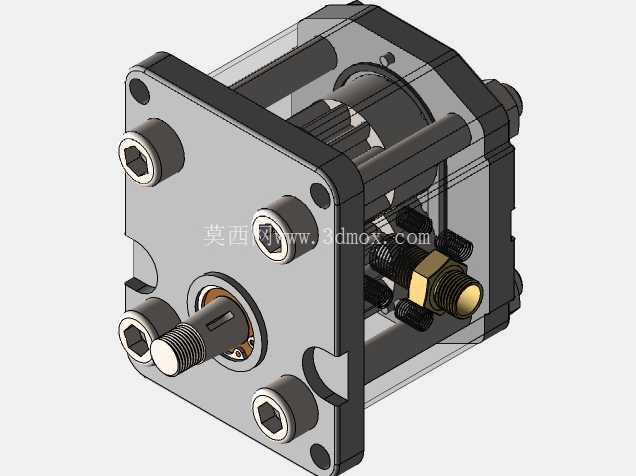

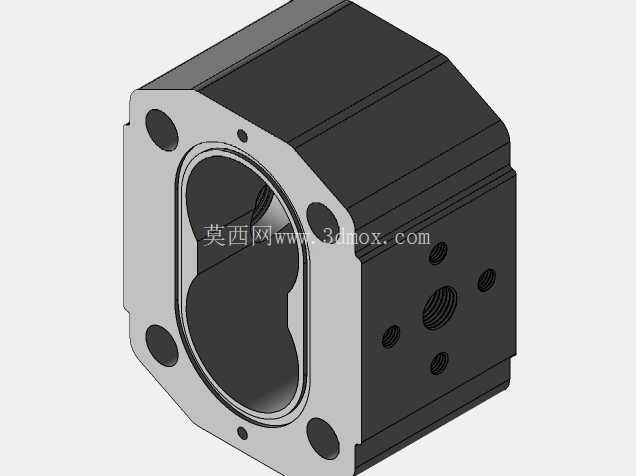

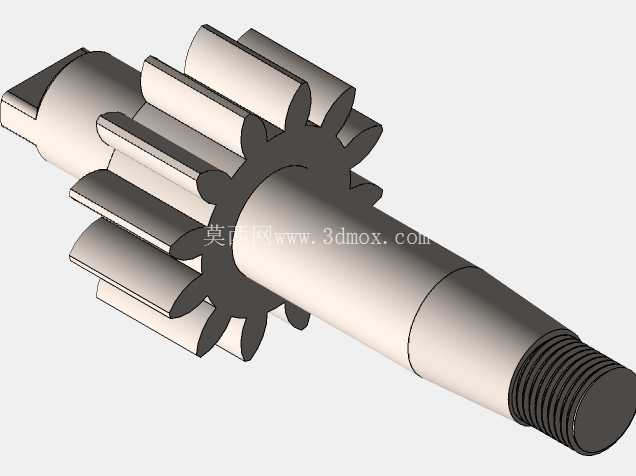

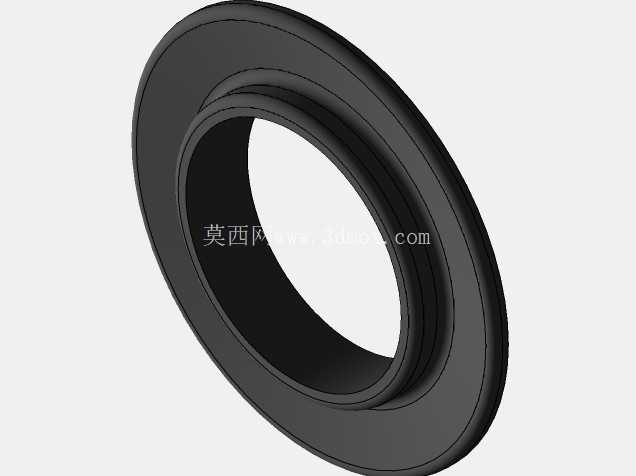

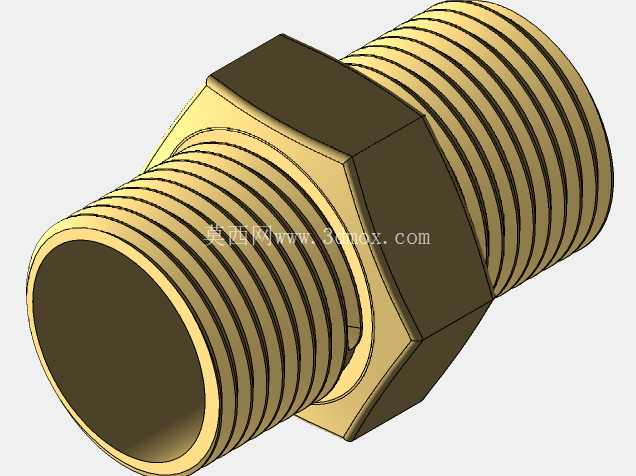

　　从结构设计逻辑来看，这套模型还原的是典型的三片式外啮合齿轮泵结构，前端盖、泵体壳体、后端盖通过四根内六角圆柱头螺钉完成轴向锁紧，螺钉的布置位置避开了齿轮啮合区与进出油口的流道区域，保证壳体受力均匀的同时，不会因为锁紧应力导致泵体内腔变形，影响齿轮副的转动间隙。主动齿轮轴伸出前端盖的位置设置了轴封结构，模型里还原的是带外螺纹的轴伸端，可通过联轴器直接和驱动电机、内燃机输出轴连接，轴伸处的密封采用了骨架油封配合轴套的结构，避免泵体内的压力油顺着轴伸间隙泄漏到外部，同时也能阻挡外部的粉尘、水汽进入泵腔污染液压油。进出油口采用了英制管螺纹配合铰接接头的连接形式，这种接头形式允许管路在安装时调整角度，不需要严格对准螺纹旋入角度，能适配不同安装空间下的管路走向，降低现场安装的配管难度。

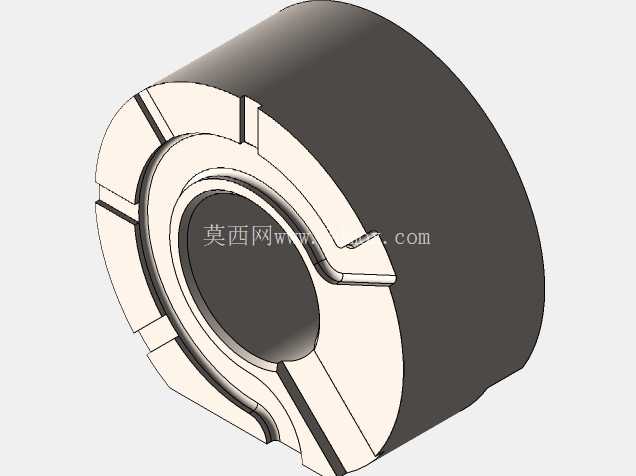

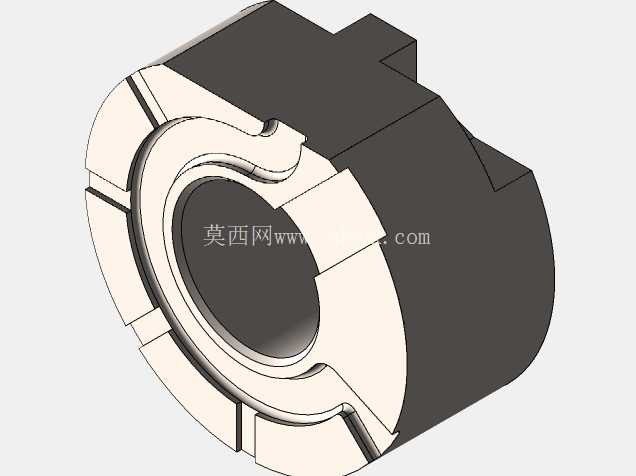

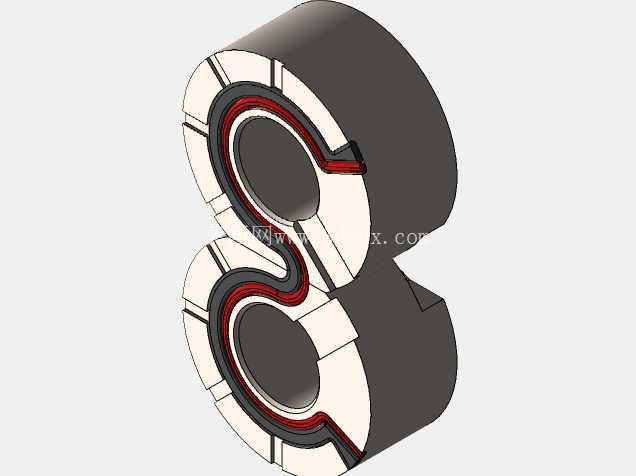

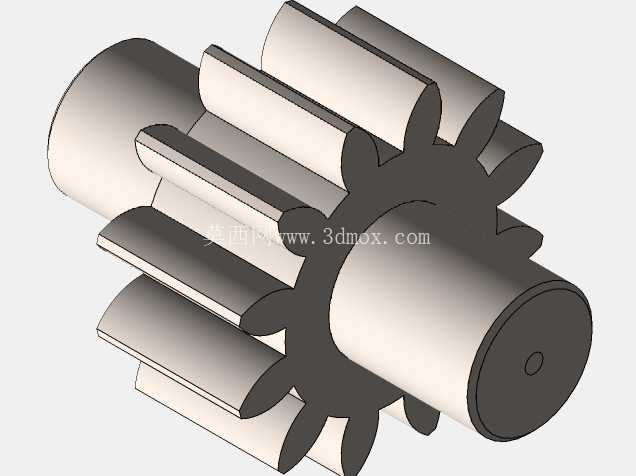

　　齿轮副的设计上，两个参数完全一致的渐开线圆柱齿轮安装在泵体的内腔中，齿轮的齿顶圆和泵体内腔的径向间隙控制在0.02-0.04mm区间，齿轮端面和前后端盖的轴向间隙通过垫片厚度调整，一般控制在0.01-0.03mm，这两个间隙是决定齿轮泵容积效率的核心参数：间隙过大会导致高压区的油液过多泄漏回低压区，降低泵的输出效率，间隙过小则会导致齿轮转动时出现卡滞、磨损加剧的问题，缩短泵的使用寿命。泵体的高压侧和低压侧通过齿轮的啮合线分隔，当主动轴带动齿轮转动时，吸油腔一侧的轮齿逐渐脱开啮合，密封容积增大形成负压，油箱里的液压油在大气压作用下进入吸油腔，随着齿轮的转动，齿槽内的油液被带到压油腔一侧，轮齿逐渐进入啮合，密封容积减小，就把油液挤压出去进入压力油路，整个工作过程连续平稳，输出流量的脉动率比单柱塞泵低很多，适合对压力稳定性要求不极端严苛的常规液压回路。

　　安装边界方面，这类齿轮泵的安装法兰采用了标准的菱形法兰结构，两个安装孔的中心距、轴伸的直径和伸出长度都符合行业通用安装尺寸，可直接替换同规格的其他品牌齿轮泵，不需要额外修改安装支架或联轴器尺寸。泵体本身的重量较轻，不需要额外设置承重支撑，直接通过法兰固定在电机端盖或支架上即可，安装时需要保证泵轴和驱动轴的同轴度误差控制在0.1mm以内，避免轴承受额外的径向力导致早期磨损。进出油口的位置一般是侧进侧出或者后进前出，模型里还原的侧置油口布局适合安装在液压站油箱上方的工况，吸油口可以通过较短的吸油管直接插入油箱，减少吸油阻力，避免吸空导致的噪音和气蚀问题。在实际选型匹配时，需要根据系统需要的流量、工作压力选择对应模数和齿宽的齿轮副，齿宽越大，同转速下的输出流量越大，但齿轮受到的径向液压力也会越高，对轴承的承载能力要求也相应提升，所以大流量的齿轮泵一般会采用更大直径的滚针轴承支撑齿轮轴，平衡径向液压力带来的载荷，延长泵的连续工作寿命。

　　日常运维层面，这类齿轮泵的故障点大多集中在轴封泄漏、齿轮端面磨损、轴承卡滞几个位置，因为结构简单，拆解维修时只需要松开四根端盖锁紧螺钉，就能依次取出端盖、齿轮副、密封件，更换磨损件后重新调整间隙即可复装，不需要复杂的专用工具，非常适合现场快速维护，这也是这类结构的齿轮泵能在各类工业场景中长期广泛应用的重要原因。
