谷物干燥处理核心塔体结构设计方案

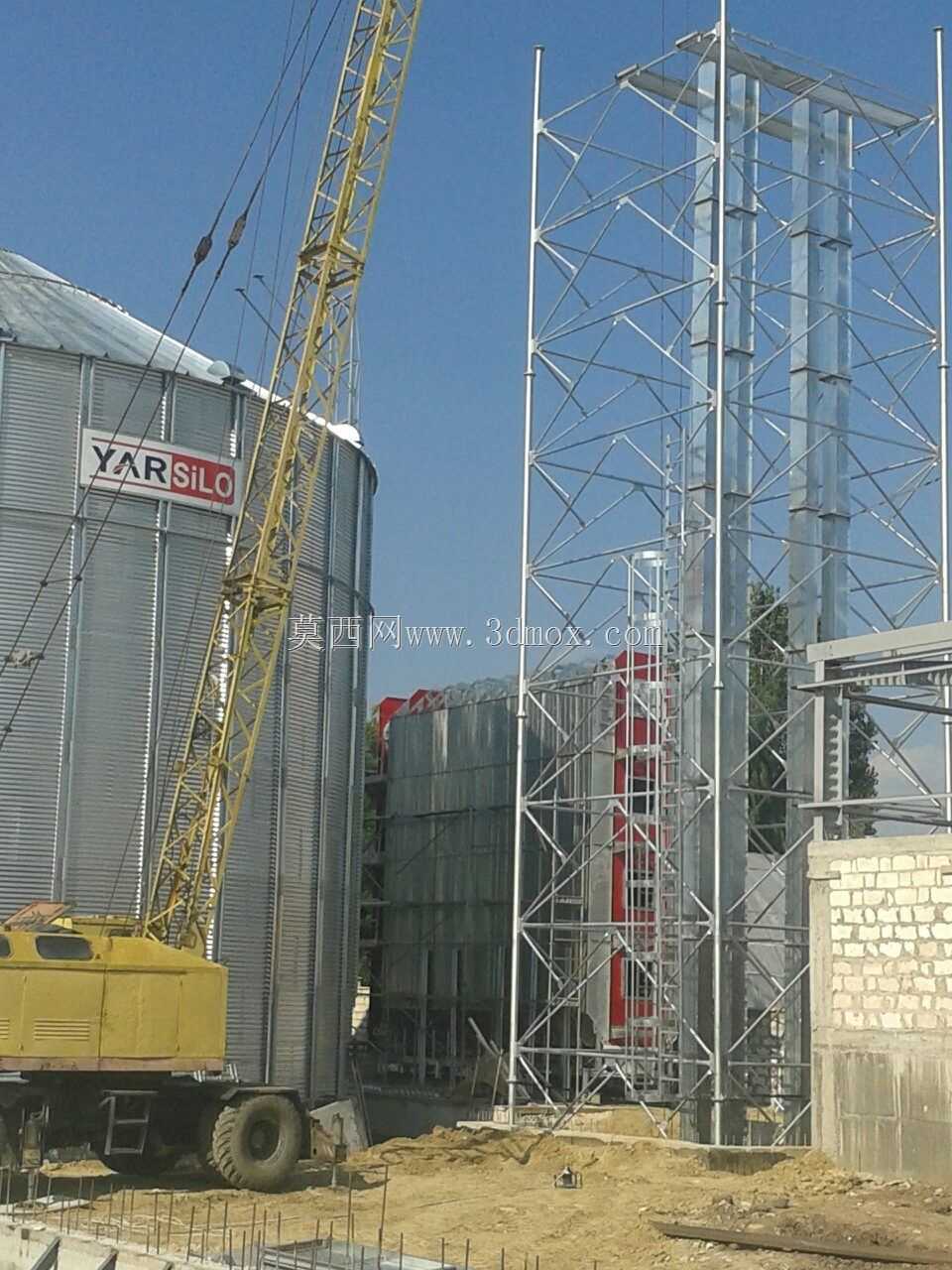

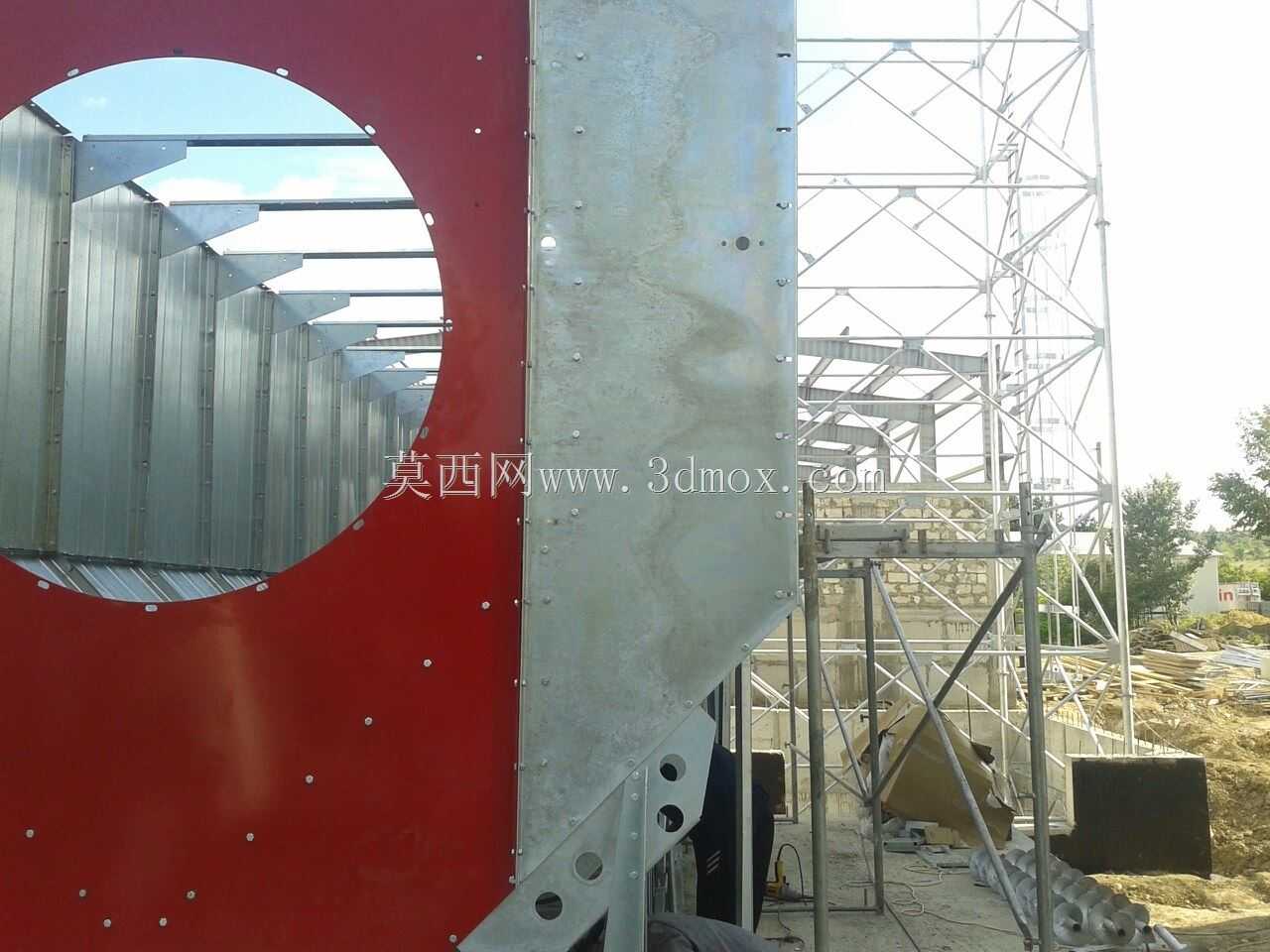

该套干燥塔结构主要面向粮油收储站点、规模化种植合作社、农产品精深加工厂区的产后降水工序，用来解决高水分谷物入库存储前的干燥处理需求，避免籽粒因含水率超标出现霉变、发芽、积热自燃等存储风险。从现场安装边界来看，塔体采用分段式钢板拼接结构，侧面预留的大直径圆形法兰接口是热风输入与潮汽排出的核心通道，接口周边均匀布置的螺栓孔可直接与热风炉送风管道、除尘排潮管道对接，安装时需保证接口法兰面的平面度公差，避免密封垫受压不均出现漏风问题。塔体旁侧的桁架式支撑结构承担整机侧向风载与设备自重，基础施工阶段需要根据塔体满载总重核算地基承载力，支撑立柱与预埋钢板采用焊接固定，焊后需做探伤检测消除焊接缺陷。

在功能设计层面，该结构内部预留了多层缓苏段与干燥段的安装空间，自然晾晒受天气影响大、处理效率低，该设备通过可控热风循环实现连续式降水作业，可适配玉米、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的干燥需求，不同物料干燥时仅需调整热风温度、物料在塔内的下行速度即可匹配对应降水幅度。塔体侧壁采用波纹钢板拼接，既提升了筒体自身的结构刚度，减少薄钢板焊接变形，也方便后期运维人员进入塔内更换磨损的匀料板、清理残留物料。

从结构设计思路来看，设计阶段优先考虑了物料流动的顺畅性，塔体内壁所有转角位置均做圆弧过渡处理，避免籽粒滞留堆积引发变质；红色涂装段为热风分配室，内部设置可调式导流板，可将热风均匀分配到各个干燥层，避免出现局部过热烤焦物料、局部风量不足降水不均的问题。设备整体外形为立式高塔结构，相比卧式干燥设备占地面积更小，适合场地有限的中小型收储站点部署，安装时需在塔体周边预留不小于一米五的运维通道，顶部预留提升机进料接口，底部配套排粮机构可直接对接输送设备完成出料转运，整套结构可独立搭建也可与现有粮食输送线无缝集成。
