薄型压感检测装置结构设计

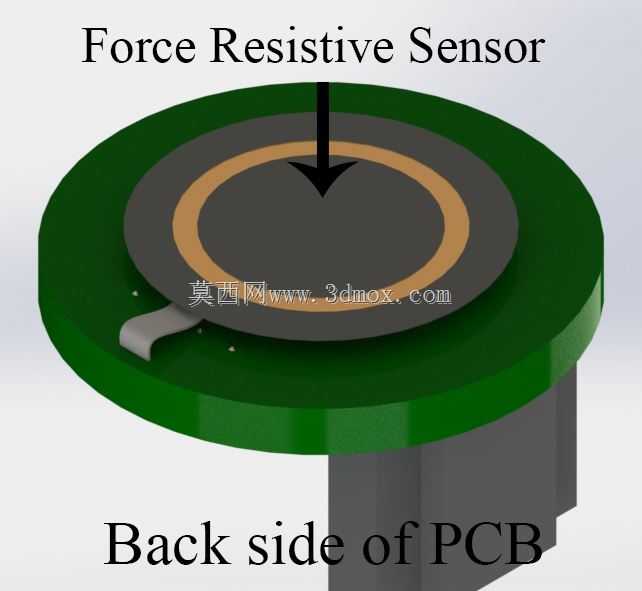

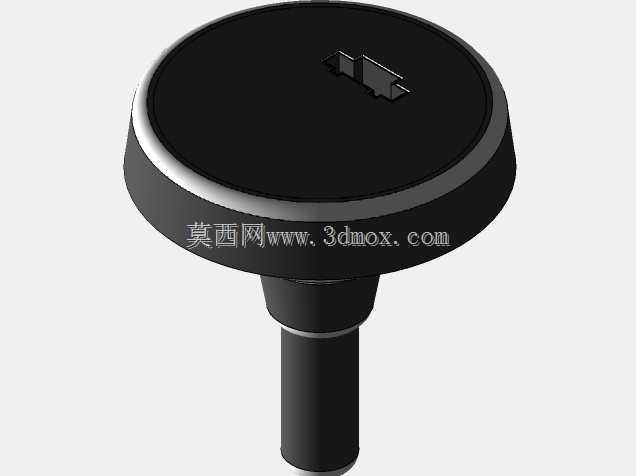

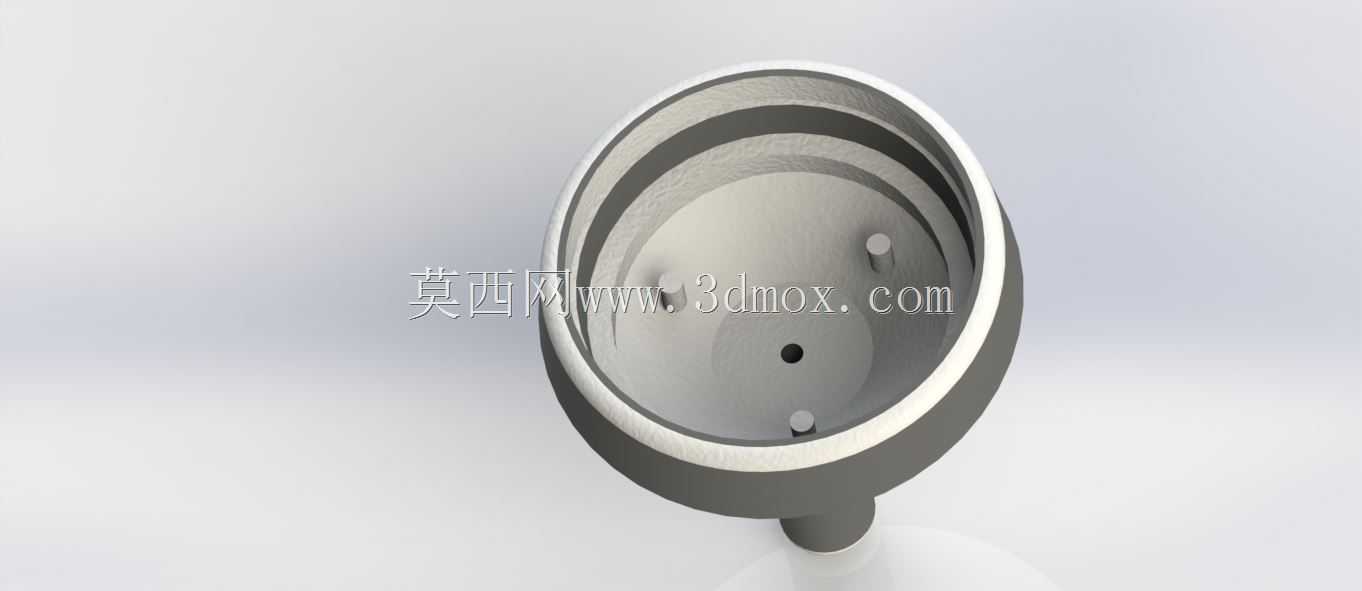

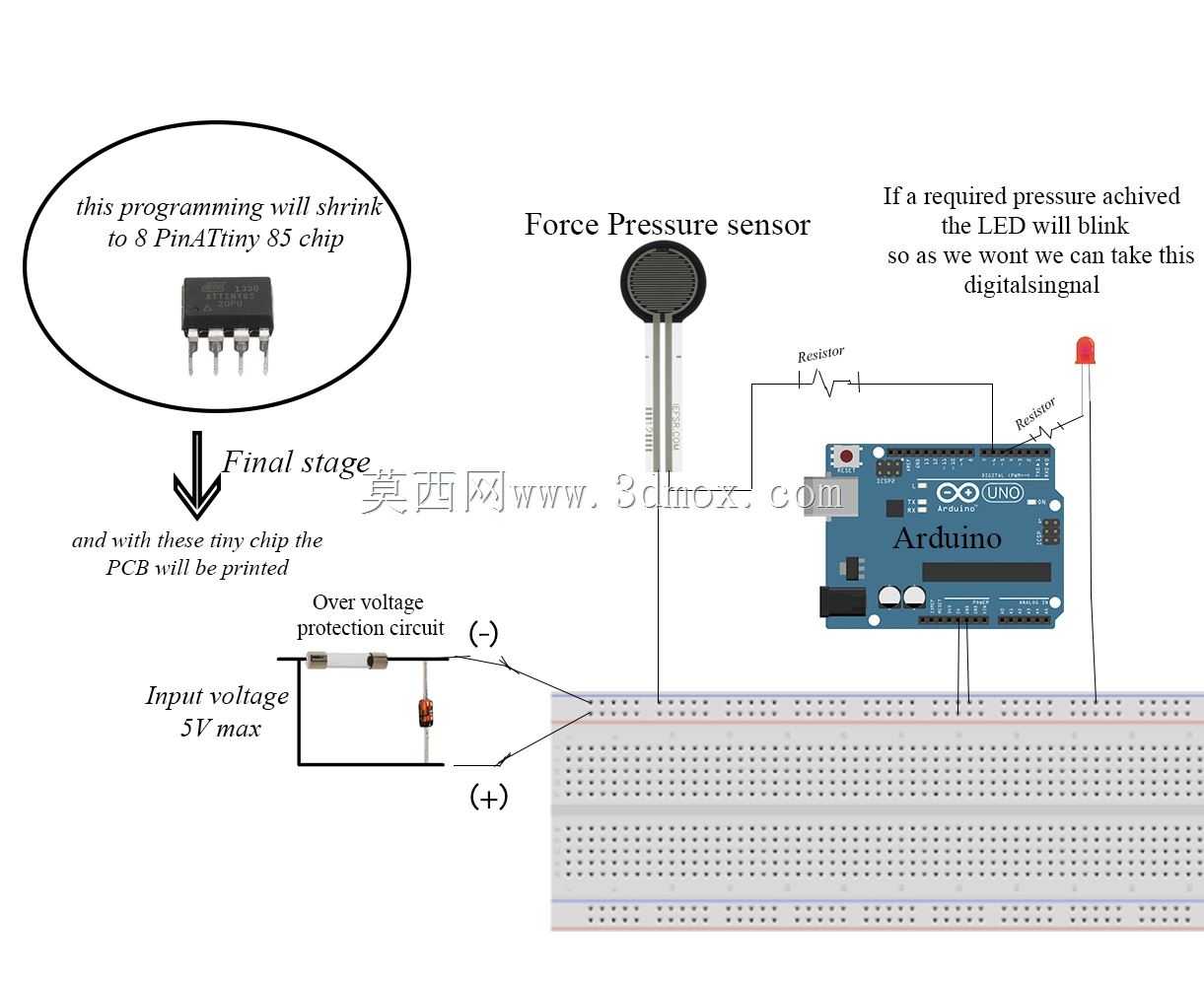

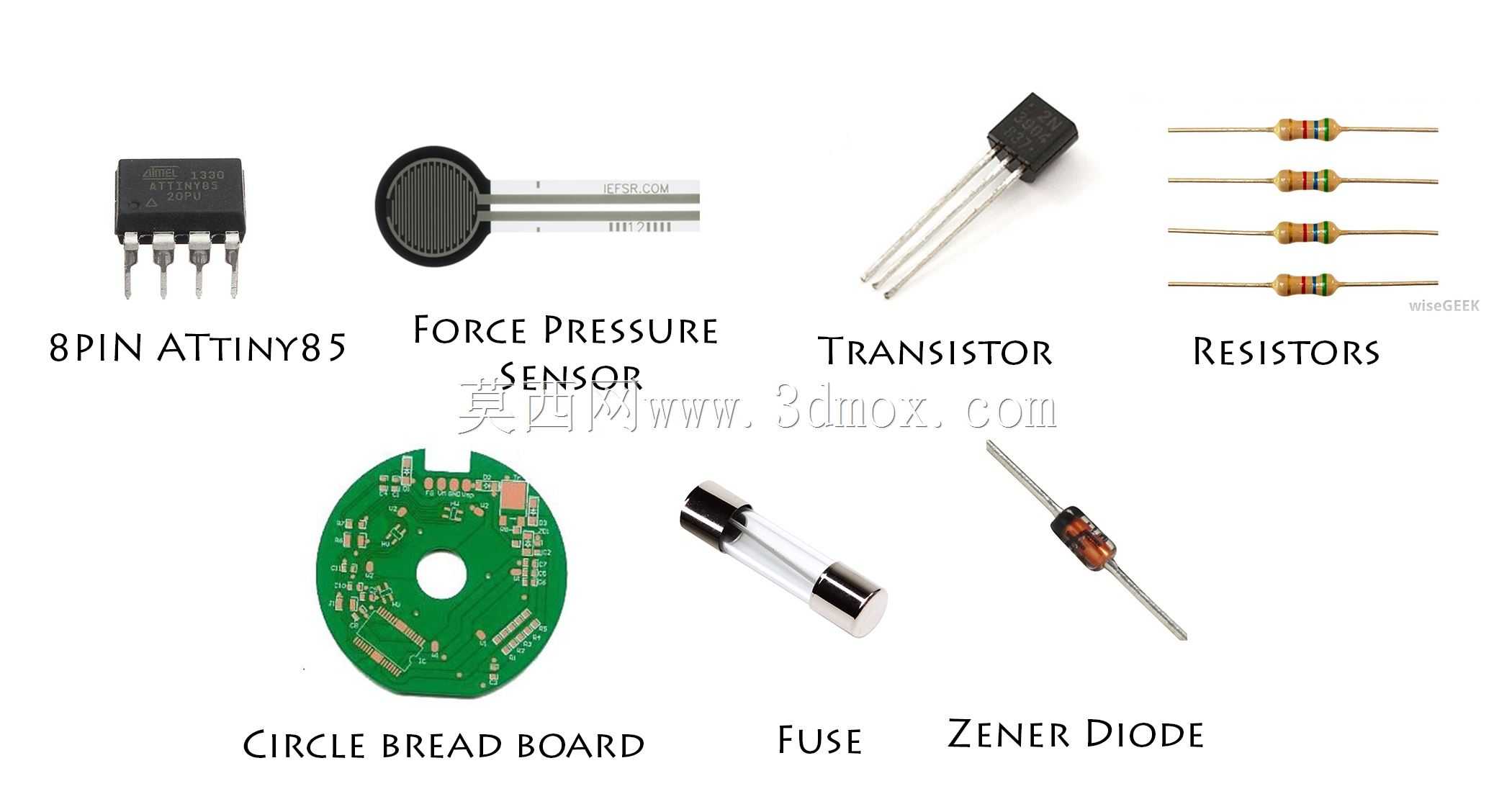

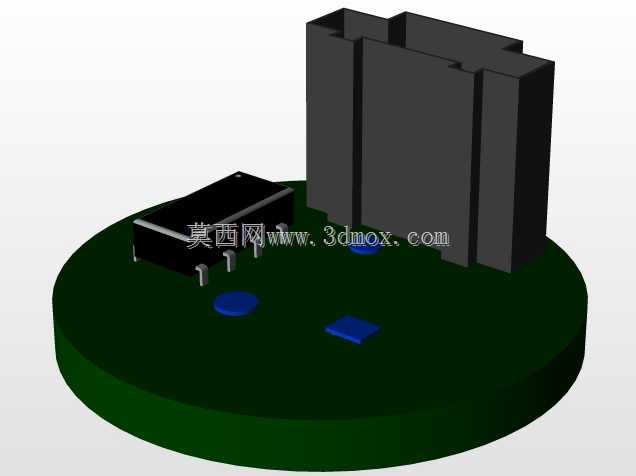

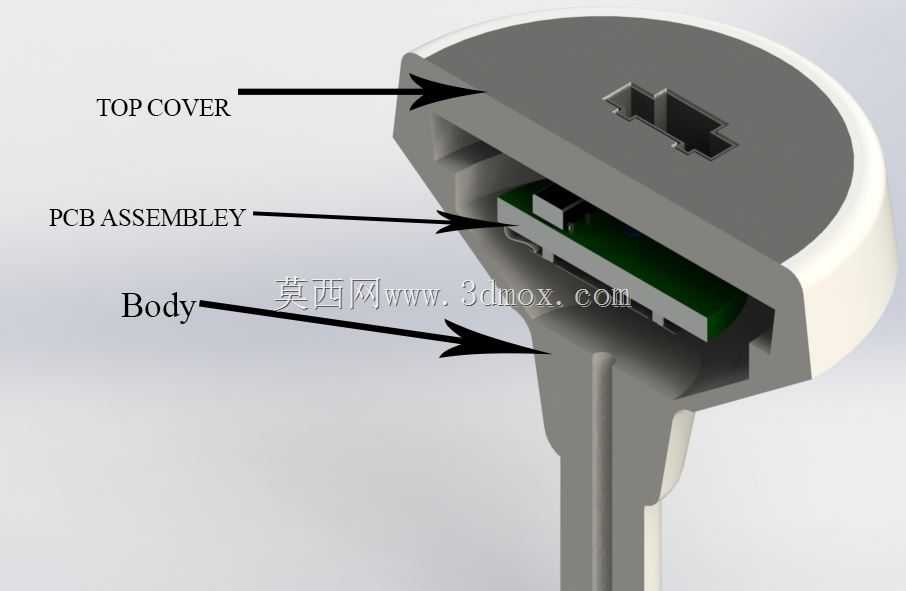

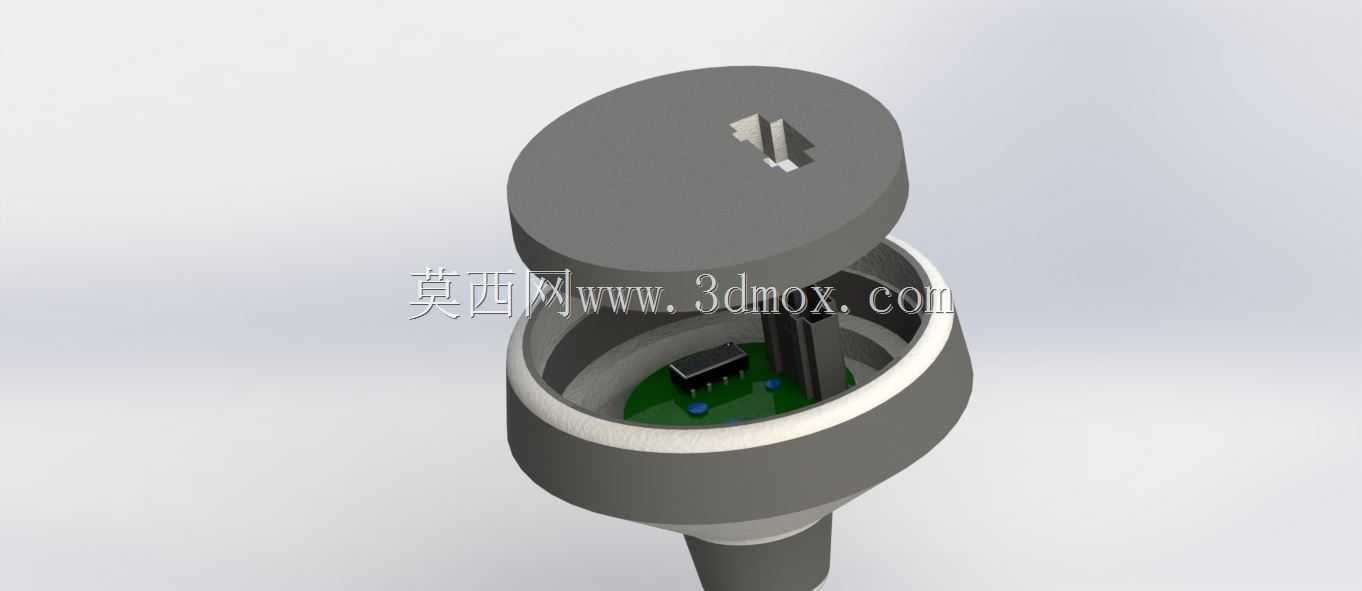

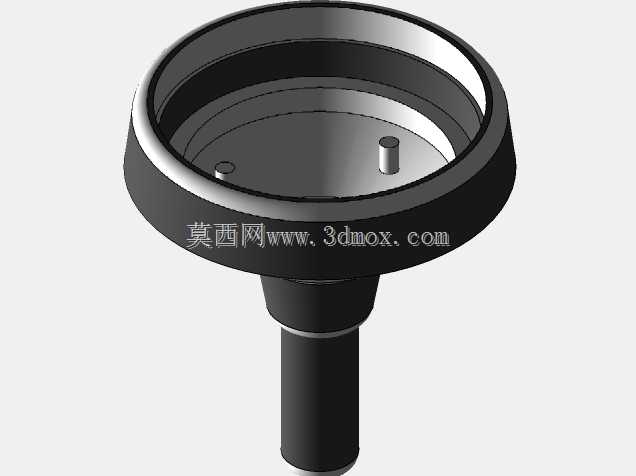

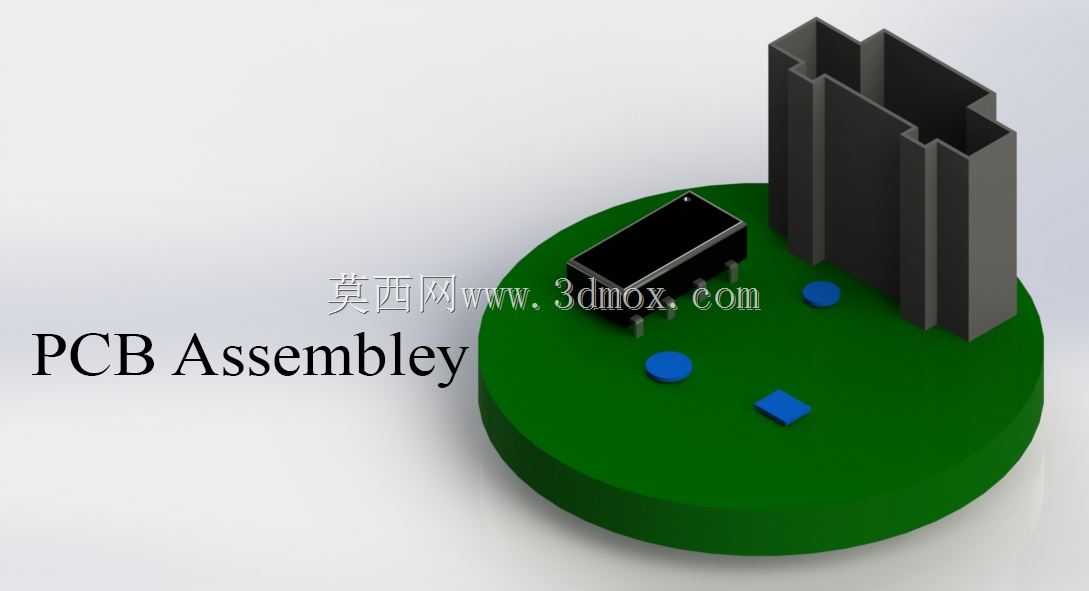

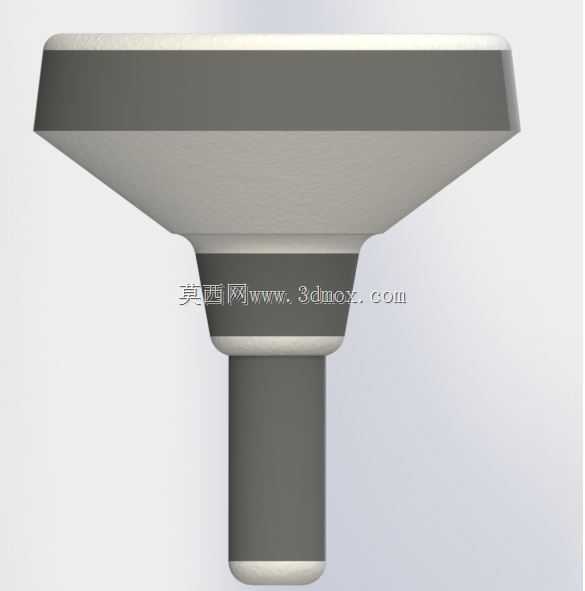

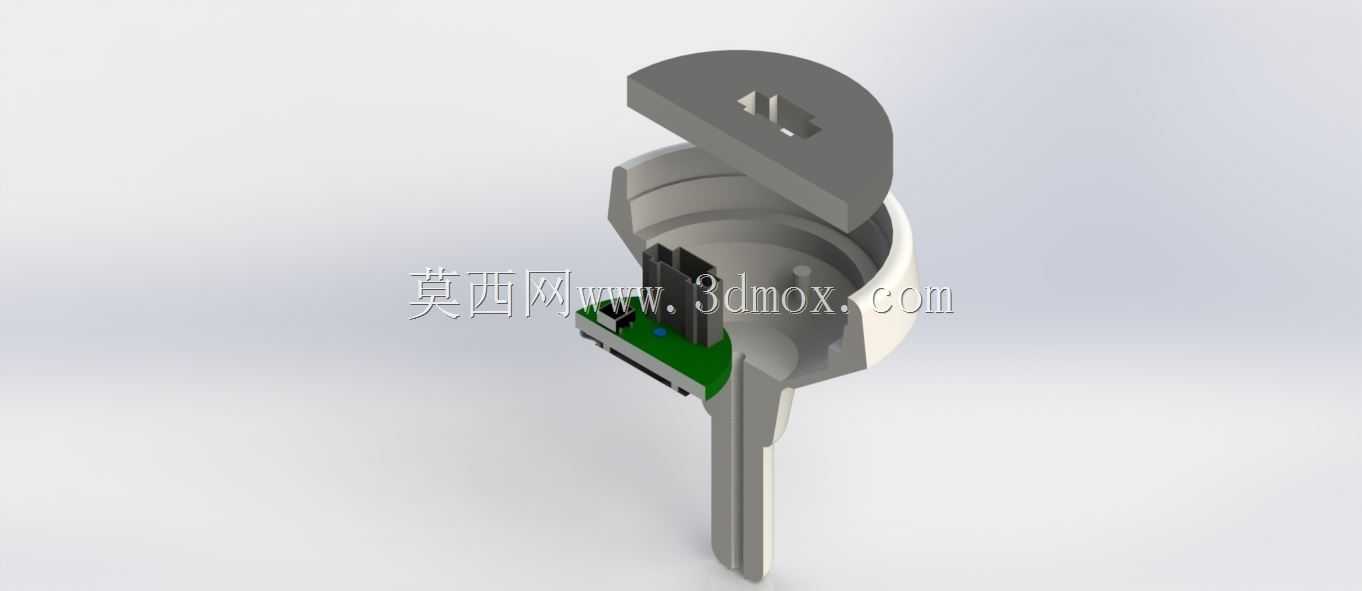

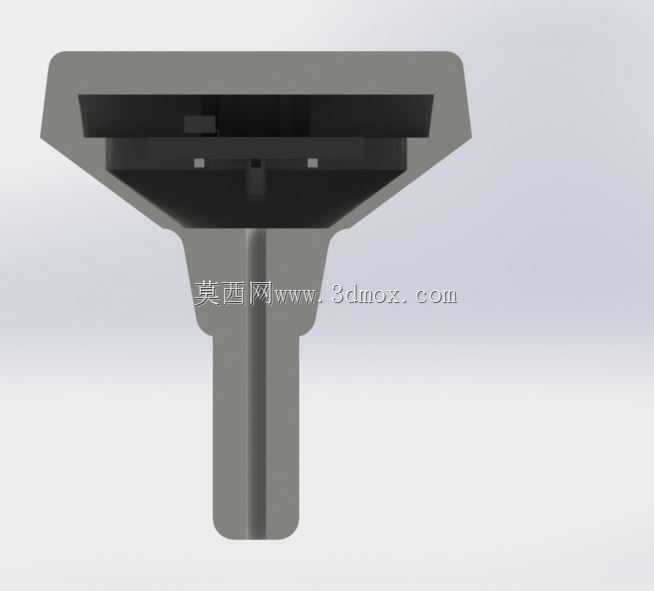

这款压感检测装置的结构设计，核心围绕狭小安装空间下的接触压力采集需求展开，整体采用三段式装配逻辑，将上盖、PCB传感组件、主体基座做分层嵌套，所有电子元器件完全收纳于壳体内部，无外露走线与凸起结构，适配需要平滑接触面的压装、贴合类检测工位。从实际应用场景来看，这类薄型压感单元可集成在小型自动化装配线的压合工位末端，替代传统 bulky 的压力检测模块，也可嵌入可穿戴设备、小型智能终端的接触面做压力触发反馈，或是安装在小型载具的座椅、操控接触面做受压状态采集，5g左右的整体重量不会对搭载平台带来额外负载负担，不会干扰原有设备的动态响应精度。设计过程中优先考虑了装配与量产的便利性，上盖与主体基座采用卡扣式配合，不需要额外螺丝紧固件，装配时仅需将焊接好压阻传感元件的PCB组件对准基座内部的定位槽放入，再扣合上盖即可完成整机组装，壳体边缘做了0.2mm的圆角过渡，既避免安装时刮擦配套接触面，也能减少应力集中导致的壳体开裂风险。安装边界上，整体外形为类圆形薄饼状带出线柄结构，主体圆形部分直径控制在30mm以内，整体厚度不含出线柄仅8mm，出线柄从主体侧下方延伸而出，做了渐变收窄的过渡结构，出线位置预留了2mm的走线槽，可直接兼容常规4P排线的引出，不需要额外做走线防护结构。功能层面，内部搭载的压阻传感元件可感知接触面的压力与面压分布变化，配合控制端的程序校准可输出稳定的数字压力信号，上盖作为直接受力面，采用均匀壁厚设计，厚度1.2mm，可将接触面的压力均匀传导至下方的压阻元件，避免局部应力集中导致的检测值偏差，同时壳体内部做了环形的定位筋，PCB组件装入后不会出现横向窜动，即使在高频振动的安装场景下，也能保证传感元件与受力面的相对位置稳定，检测重复精度可控制在5%以内。考虑到量产可行性，上下壳体均采用常规注塑工艺即可加工，不需要特殊的模具结构，PCB板采用常规FR-4板材，压阻元件采用市面通用的薄型FRS压阻片，物料采购门槛低，整机组装工序仅3步，不需要复杂的工装夹具即可完成装配，适合小批量试制与大规模量产的不同需求。
