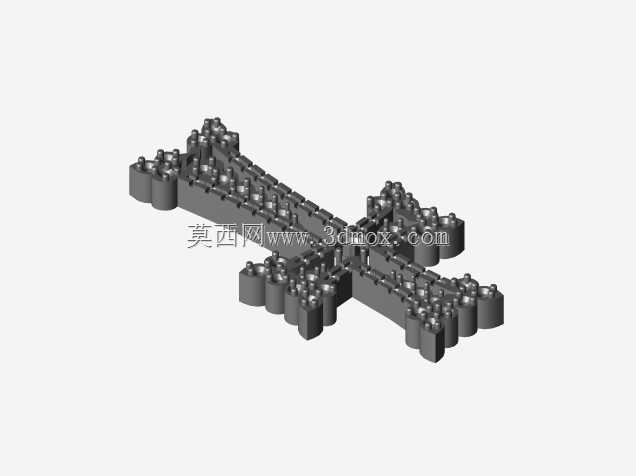

十字形点阵式镂空装饰结构件

该结构件采用十字形整体布局，四个方向的臂展长度均等，整体外轮廓呈中心对称形态，在做安装边界校核时，可直接以十字中心为原点建立坐标系，四个方向的外伸端到中心的距离即为单臂有效长度，安装预留空间需在单臂长度基础上向外留出至少5mm的操作间隙，避免与周边装配部件发生干涉。从实际应用场景来看，这类点阵镂空十字件常作为装饰性承力构件使用，既可以嵌入到设备外罩的通风区域充当格栅补强件，也可作为工装台面上的定位挂载基座，点阵排布的凸柱既可以作为卡接位点固定外置线束卡扣，也能在表面贴附防滑胶垫后承托小型待加工工件。设计阶段优先采用了参数化阵列思路，先以单根臂身为基础单元，在臂身上表面等距排布圆柱形凸台，凸台根部做小圆角过渡避免应力集中，再将单臂特征沿十字中心做90度环形阵列，保证四个方向的结构尺寸完全一致，后续如果需要调整臂身长度或者凸台间距，只需要修改基础单元的参数即可完成全模型更新，不需要重复绘制重复特征。从结构特性来看，通体镂空的点阵设计在保证整体刚性的前提下大幅削减了构件自重，相比实心十字板，同等外轮廓尺寸下重量可降低四成以上，同时镂空间隙可供流体穿过，在有散热需求的电控柜内部安装时，不会阻挡风道气流。构件底部为平整安装面，可直接通过螺栓穿过臂身两端的预留孔位固定在安装基面上，凸台顶面同样保持平整，可作为后续加装附件的定位基准面。建模过程中对所有阵列特征做了合并处理，相邻凸台与臂身的交接处均做了相切约束，避免后续导入工程图时出现碎线，也为后续的数控加工或者3D打印输出减少了几何修复工作量。这类对称结构在做受力校核时，可直接取四分之一模型做有限元分析，载荷施加在中心区域时，四个臂身的受力分布均匀，不会出现单侧应力集中超标的情况，针对挂载场景使用时，可根据实际挂载重量对应调整臂身厚度与凸台直径，不需要改动整体的十字布局逻辑。
