格线附着定位用圆柱距离隔套

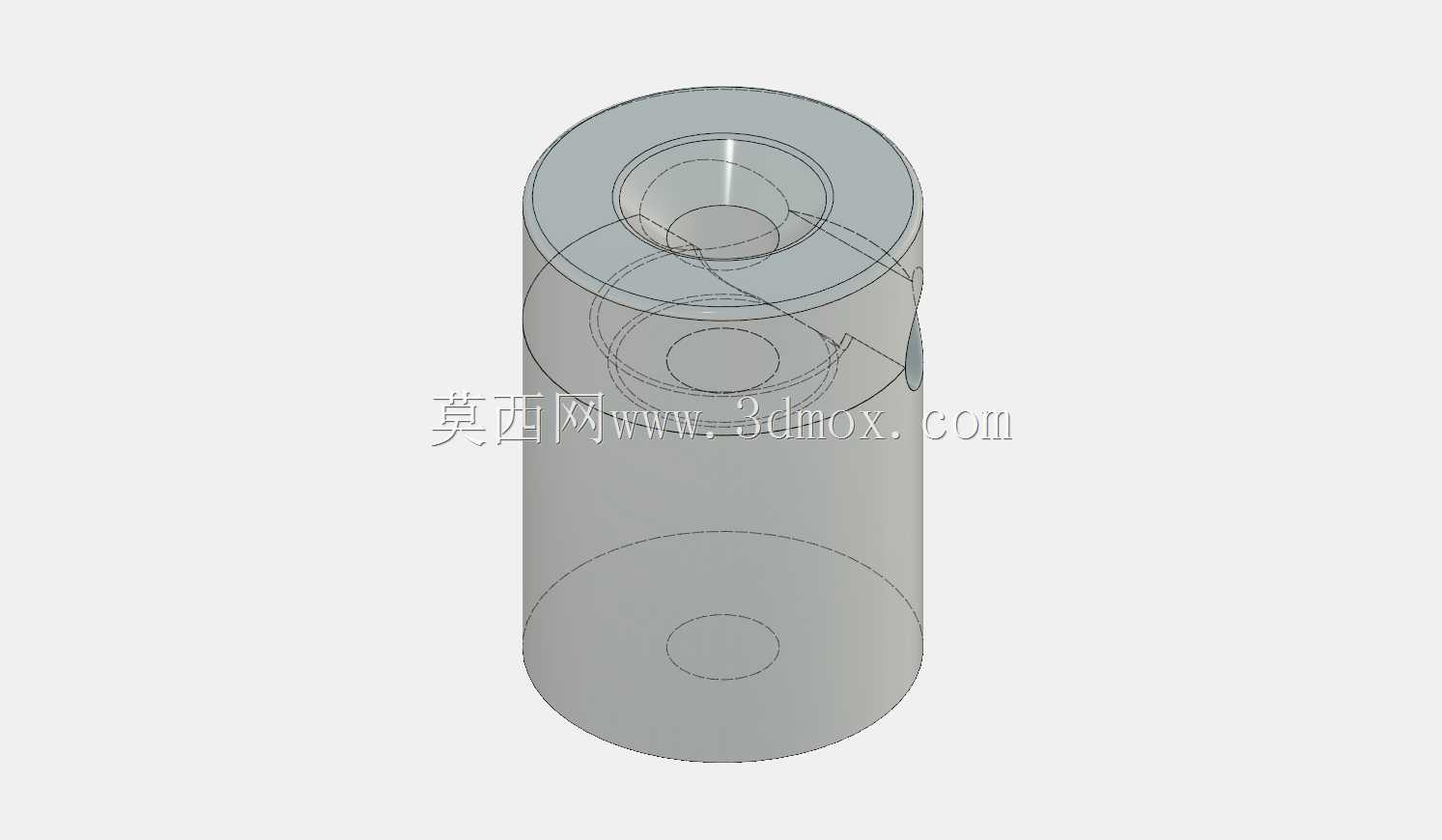

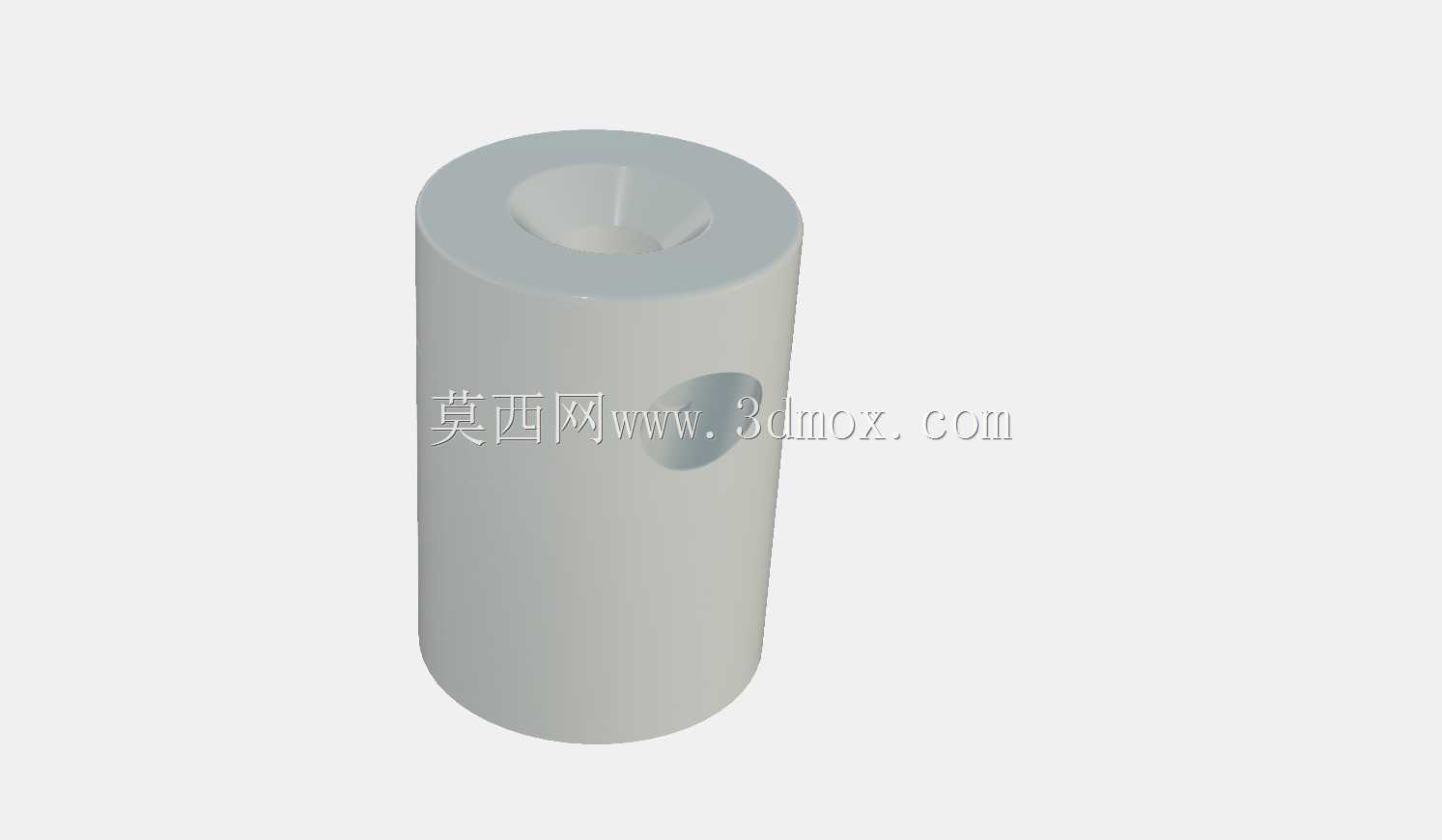

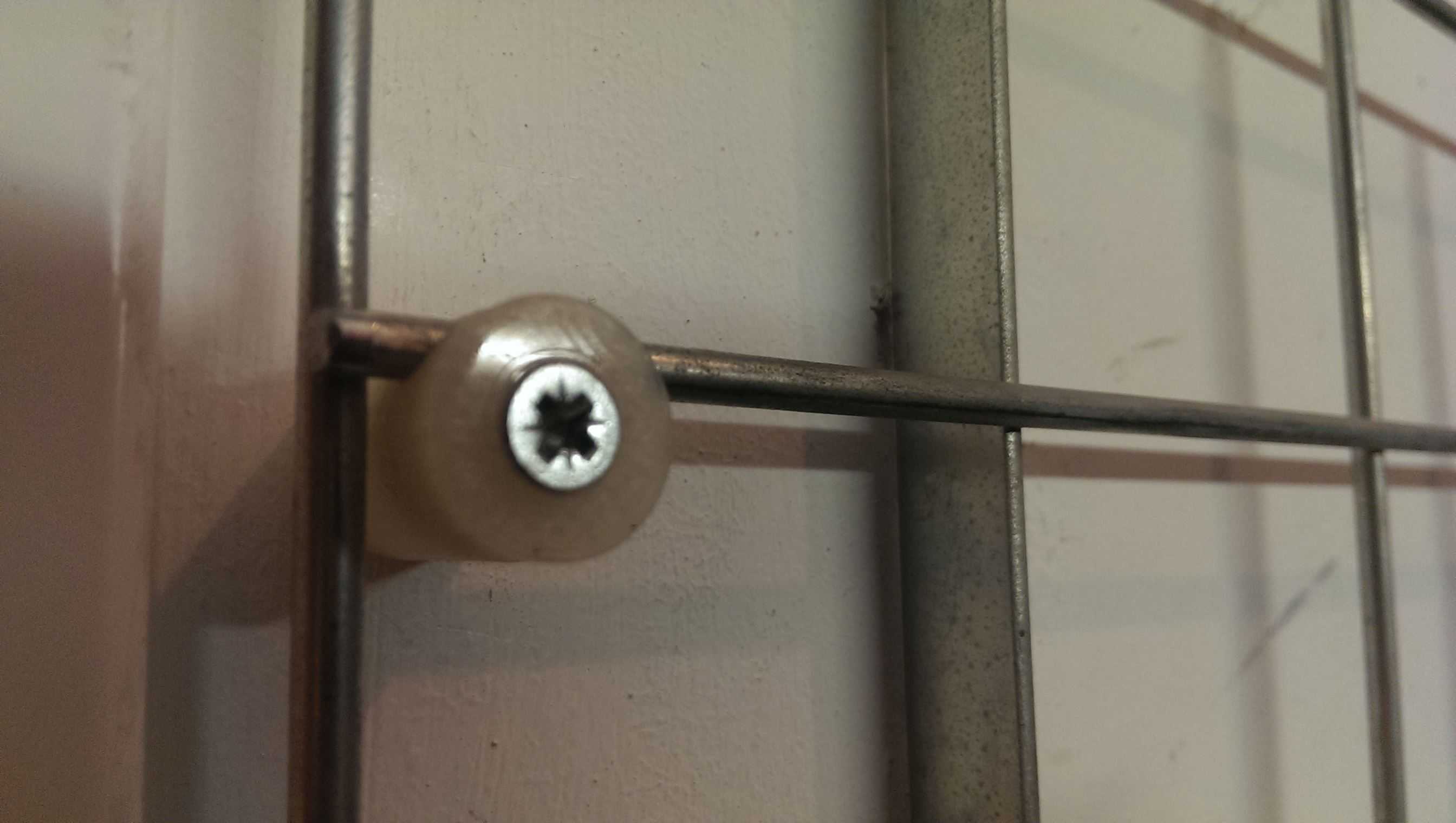

在工装夹具、检测台架以及轻载传动组件里，这类圆柱距离环常被用来把格线、细杆或小型附件稳定附着到基座的指定位置。它不是单纯靠厚度凑数的垫片，而是一个具有明确内孔导向和外圆支撑边界的独立间隔件。设计时先确定安装轴径或穿杆直径，再依据相邻构件之间需要保留的净距反推套体高度；外圆尺寸则受周边零件避让空间限制，不能与旋转件、紧固件或走线槽发生干涉。从模型结构看，主体为同轴回转体，内部贯通孔用于穿装固定，端面保持平行以保证压紧后受力均匀。上端内孔区域做了台阶过渡，既可以容纳螺钉头、定位销肩部，也能为格线卡扣提供沉放位置；侧壁局部预留的小平面或凹位，可用于止转、卡接或配合紧定螺钉，避免装配后随负载转动。实际选型时要关注几个边界：套体高度决定被连接件之间的最终距离，公差过大会造成格线张紧度不一致；内孔与轴的配合间隙影响定位重复性，间隙过大容易产生偏摆；外圆直径则关系到相邻组件能否并排布置。若用于频繁拆装的工位，端面边缘应去除锐边并控制倒角大小，倒角过大将减小有效支撑面积，倒角不足则可能在压入时划伤配合面。材料选择通常按载荷和环境区分，普通机架可用碳钢做发黑或镀锌处理，有防锈要求的位置采用不锈钢，需要轻量化的场合可考虑硬质铝合金，但铝合金端面承压能力较弱，不宜在大锁紧力下使用。建模过程中应优先保证同轴度、端面平行度和各段孔径的同心关系，台阶处的圆角或清根要结合加工方式设定：车削件可留微小圆角，若要求端面完全贴合则需在根部设计退刀槽。这个模型把内部通道、台阶和侧壁特征完整表达出来，结构工程师可直接在此基础上调整总高、内径和外径，也能把它作为标准间隔单元放入更大的装配体，用于校核格线走线路径、紧固件行程以及周边零件的最小安全间隙。
