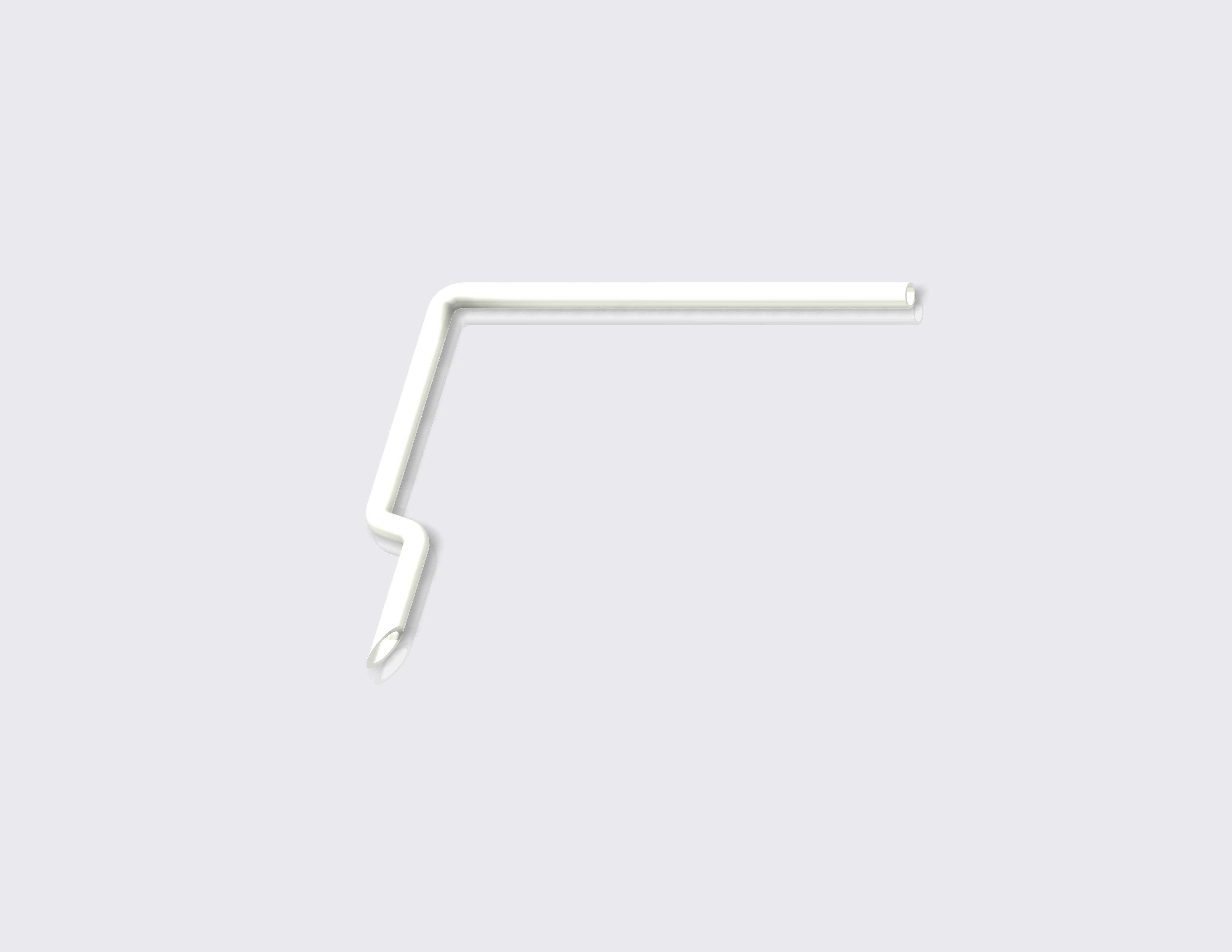

该折弯管路件的整体走向并非简单的单弧弯结构,而是由三段直段搭配两处折弯角组合而成,这种走向设计主要用于在紧凑的设备内部空间中,跨过多组安装障碍完成介质通路的布设。在实际设备布局中,相邻的阀组、安装板、线束支架往往会占用直线管路的布设空间,这类多段折弯的管件可以在不额外增加管接头数量的前提下,顺着设备内部的预留空隙完成路径规划,既减少了管路连接的泄漏点,也能让整机组装后的管路排布更规整,避免和周边运动部件、发热部件产生干涉。从结构受力的角度来看,两处折弯的位置都做了平滑的圆弧过渡,没有出现直角弯折的应力集中区域,当管路内部通入带压介质时,折弯处的应力会沿着圆弧面均匀分散,不会在弯折拐点处出现局部应力过载的情况,同时这种圆弧过渡也能降低介质在管路内流动的局部阻力,减少介质输送过程中的压力损失。管件的两端均为等径直段结构,其中一端的直段长度更长,主要用于和外部管路或者接头完成插接装配,装配时可以根据实际的对接深度调整插入量,适配不同规格的快插接头或者卡套连接件;另一端的短直段则可以作为定位端,在安装时抵靠在安装座的定位台阶上,保证管件装配到位后不会出现轴向窜动。在设计这类折弯管件的三维模型时,首先要确定的是两端接口的相对位置坐标,根据设备内部的安装边界反推每一段直段的长度和折弯角度,建模过程中需要同步校验管件折弯处的最小弯曲半径是否符合加工工艺要求,避免出现弯曲半径过小导致管壁外侧拉伸变薄、内侧起皱的问题。同时还要预留出管件安装时的操作空间,保证装配工具可以在管件两端的接头位置完成拧紧或者插接操作,不会因为周边零部件的遮挡导致装配工序无法开展。这类管件常应用在小型流体设备的气路、冷却水路布设场景中,也可作为设备内部的润滑管路使用,其规整的折弯走向可以让设备内部的管路布局更具一致性,后期维护时也能快速识别管路的走向,降低管路排查和更换的操作难度。建模时全程保持管壁厚度均匀一致,所有折弯段的截面圆度都控制在工艺允许的偏差范围内,不会因为折弯变形导致截面通径出现明显缩窄,保障介质输送过程中的通流稳定性。
