农用收割机械叉形夹持刀架结构

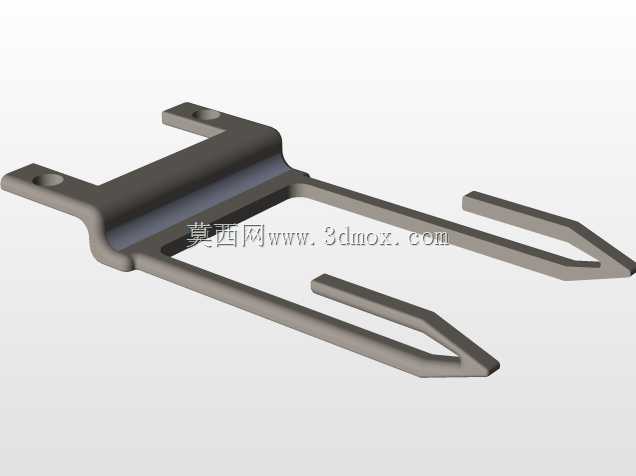

该刀架属于收割作业机具上的执行端夹持支撑构件，核心作用是在作物茎秆被切断前后提供稳定托持与导向，避免茎秆倒伏、散乱，保障割台作业的连续顺畅。从结构形态看，整体采用薄钢板一体冲压弯折成型，没有额外拼接焊缝，既控制了构件自重，也能在田间高频振动工况下保持足够的结构刚度，减少长期使用后的形变累积。构件一端为带两个安装孔的平直固定段，孔位间距与安装面宽度经过匹配，可直接通过螺栓锁紧在割台的摆臂或固定支座上，安装时贴合面无多余凸起，能避免作业中秸秆缠绕堆积。固定段向作业端延伸时通过两次阶梯式弯折抬升，形成避让空间，可避开割台内部相邻的动刀、拨禾齿等运动部件，防止运行中出现干涉碰撞。作业端为两组平行的叉形臂结构，臂端做收窄尖头处理，能在机具前进过程中顺畅插入作物丛，将茎秆收拢到叉臂间隙内，配合切割部件完成定径切断，同时叉臂的平直段可在切断后短暂托持茎秆，引导其向输送装置过渡，减少掉穗、落粒损失。设计过程中优先考虑了田间作业的复杂工况，弯折圆角处做了应力缓释处理，避免冲压应力集中导致的开裂；叉臂末端的厚度与宽度匹配茎秆夹持力需求，既不会因刚性过高在碰到硬土块、石块时出现断裂，也不会因刚性不足出现夹持歪斜。安装边界方面，固定段的两个安装孔中心距需与支座孔位严格对齐，弯折抬升高度决定了刀架与切割刀片的垂直间隙，装配时需保证叉臂上平面与动刀运动轨迹保留合理安全距离，叉臂总长度则决定了作物收拢覆盖宽度，需与割台单位幅宽的作业密度匹配，过短会导致收拢范围不足，过长则会增加悬臂受力，加剧作业振动。这类钣金刀架相比铸造件更适合批量农机配套，冲压成型后尺寸一致性好，后期更换维护成本低，结构上无复杂内腔，作业后附着的泥土、作物残渣可直接用水冲洗清理，不会出现积料卡滞的问题。叉臂的开口间隙经过适配，能够兼容常见旱地作物茎秆直径，既不会因间隙过大失去导向收拢作用，也不会因间隙过小造成茎秆拥堵，在低速进给作业时可保持稳定的托持姿态，为后续切割、输送工序提供可靠的机械支撑。
