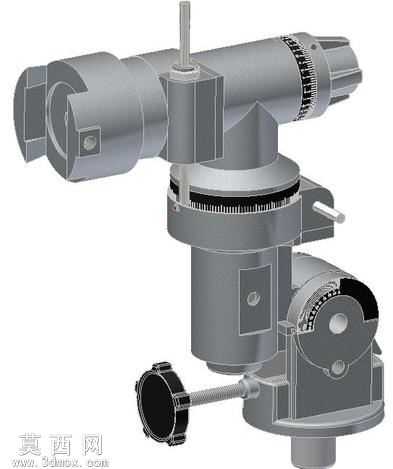

多轴可调式精密观测承载装置结构

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构都做了干涉检查，确保各部件可实现无卡滞的相对运动。整体外观采用哑光金属材质进行渲染，还原了金属加工件的细腻磨砂质感，对刻度环、调节旋钮等操作部件做了细节纹理处理，清晰呈现出刻度标识的凹凸触感，同时对传动啮合部位做了半剖展示处理，直观呈现内部齿轮传动的啮合关系。装置主体采用多轴铰接式结构设计，底部设置带锁紧手轮的水平回转基座，可实现360度水平方向旋转调节，手轮通过螺杆传动带动锁紧块压紧回转面，调节到位后可实现可靠锁止，避免承载部件发生偏移。中部设置俯仰调节轴系，通过精密齿轮副实现俯仰角度的微调，齿轮旁设置锁紧拨杆，可在任意俯仰角度实现位置固定，调节精度可满足精密观测作业的角度要求。上部承载臂设置横向伸缩调节结构，同时集成第二级回转调节轴，可实现承载端的独立周向转动，多维度的调节结构组合可覆盖不同作业场景下的位置调整需求。建模过程中对所有传动部件都做了运动仿真验证，确认齿轮啮合间隙、轴系转动行程、锁紧结构的压紧行程都在合理设计范围内，各部件的壁厚、加强筋结构都经过受力校核，保证整体结构具备足够的刚性，在承载额定负载时不会发生形变影响调节精度。渲染阶段采用工作室级光照环境，通过多组柔光光源突出金属部件的轮廓层次，对半剖展示的内部结构做了单独的材质区分，让内部传动结构和外部壳体形成清晰的视觉区分，便于观察者快速理解装置的传动原理和装配关系。整体设计兼顾了调节灵活性和结构稳定性，所有操作部件都设置在便于人手操作的位置，调节逻辑符合人体工程学要求，可作为精密观测类设备的承载支架使用，也可作为同类多轴调节机械结构的设计参考。
