自行车专用车把安装维修扳手结构设计

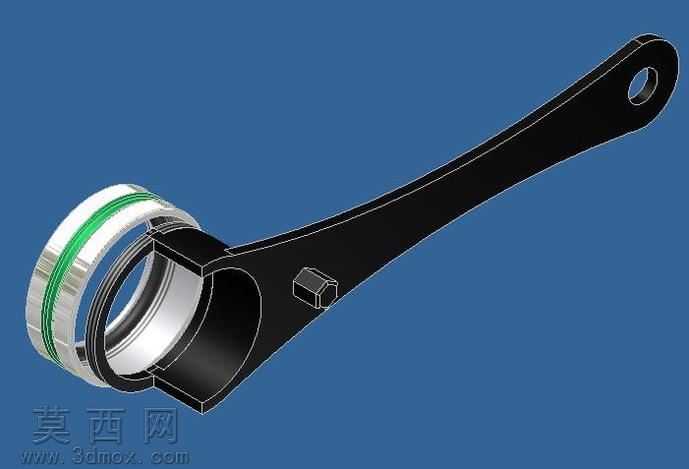

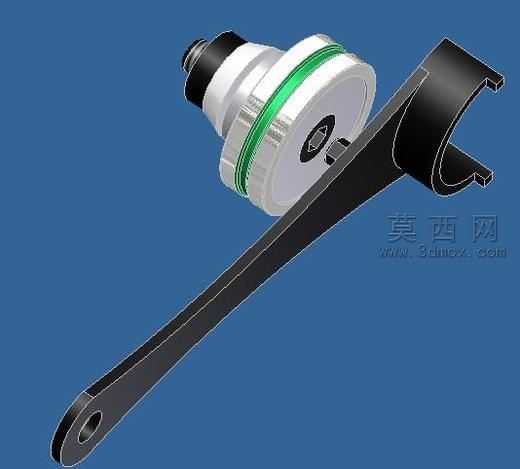

本作品为自行车车把相关部件拆装专用扳手的三维设计模型，采用Autodesk Inventor完成全参数化建模与渲染呈现。建模阶段首先依据自行车碗组、车把锁紧部件的标准安装尺寸，确定扳手的核心工作参数：扳手头的卡合内径匹配对应规格的锁紧环外径，内壁设置适配卡槽以贴合锁紧环的卡位结构，避免拆装过程中出现打滑损伤部件表面的问题。建模过程中先绘制长手柄的二维轮廓草图，通过拉伸特征生成手柄基体，对手柄末端的悬挂孔进行切除拉伸成型，同时在手柄靠近头部的位置设计了防滑凸台结构，通过小尺寸拉伸特征实现，提升使用时的握持摩擦力。扳手头与手柄采用一体化结构设计，通过放样特征平滑过渡连接部位，避免应力集中导致的结构断裂问题，同时对所有棱边进行圆角处理，去除尖锐边角提升使用安全性。材质设置阶段，手柄主体赋予哑光黑色金属材质，模拟高碳钢工具的表面喷塑处理效果，扳手头的卡合接触面赋予亮面金属材质，体现机加工后的金属光泽，配套的碗组锁紧环模型分别赋予银色金属、绿色密封胶圈材质，还原真实部件的材质区分。渲染阶段采用蓝色纯色背景，搭配柔和的环境光与定向补光，清晰呈现扳手的结构轮廓与卡合状态，直观展示工具与对应自行车部件的配合关系。设计思路上围绕自行车维修场景的实际需求，优化手柄长度以获得合适的力矩比，降低拆装时的施力强度，同时控制整体重量兼顾便携性，卡合部位的尺寸精度严格匹配对应自行车部件的公差范围，确保拆装过程中不会损伤车把相关的精密配件，整体结构简洁实用，符合手动维修工具的人机工程学要求，可用于自行车维修工具的结构验证、生产开模前的尺寸校核以及维修教学的演示素材。
