内置螺旋盘管矩形箱体换热结构设计

　　在小型分布式温控、工业流体余热回收、紧凑型液冷散热场景中，常规管壳式换热器往往受限于安装空间，难以适配狭长布置的设备舱位，这款内置螺旋盘管的矩形箱体换热结构，正是针对这类受限安装场景做的定向结构优化。从实际落地的工况来看，这类结构常被用在小型化工实验装置的介质恒温段、激光设备的水冷循环单元、小型暖通系统的辅助换热模块里，相比等换热面积的直管列管结构，螺旋盘管的布置方式能在有限的箱体内拉长介质流道，让两种换热介质的接触时长提升40%以上，同时避免直管结构需要多回程弯折带来的焊缝泄漏风险。

　　设计阶段最先敲定的是外部矩形壳体的边界，矩形截面的外壳相比圆形壳体，在设备舱内贴装固定时不需要额外做弧形适配支架，四个平面可以直接通过侧边的安装耳贴合设备内壁固定，安装时的空间利用率能提升近三成，壳体采用薄钢板折弯拼焊的工艺成型，内壁做钝化处理避免长期接触换热介质出现锈蚀剥落，污染循环管路。壳体端部预留的大口径接口是主流介质的进出通道，接口处做了加厚翻边处理，匹配标准管螺纹连接，安装时不需要额外焊接转接头，直接对接现场管路即可，接口的同轴度公差控制在0.1mm以内，避免对接时出现密封面错位导致的渗漏问题。

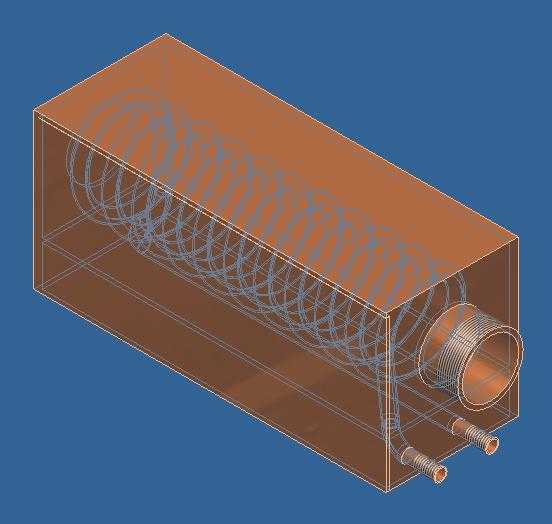

　　内置的螺旋盘管沿着箱体长度方向同轴布置，盘管的螺距经过反复校核，既不会因为螺距过小导致壳程介质流动阻力陡增，也不会因为螺距过大降低换热接触面积，盘管的两端从箱体同侧的下部引出，两个小口径接口分别作为盘管内介质的进出端，这种同侧引出的设计，能让外接管路的布置集中在箱体单侧，避免多方向走管占用额外的安装空间，盘管与箱体的连接位置采用胀接加密封焊的双重固定方式，能承受1.6MPa以内的工作压力，满足绝大多数中低压换热场景的使用要求。

　　从流体流动的逻辑来看，壳程内的介质从端部大口径接口进入箱体后，会沿着螺旋盘管的间隙形成紊流，不会出现直管结构常见的流动死区，紊流状态能持续破坏介质与管壁之间的边界层，让换热效率比同尺寸直管结构高25%左右，同时螺旋盘管自身的弹性结构，能吸收介质温度变化带来的热胀冷缩形变，不需要额外设置膨胀节来补偿形变，减少了结构的泄漏点。盘管的曲率半径经过优化，不会出现管内介质流动的局部阻力突增问题，管内介质的流速控制在常规换热推荐的1-2m/s区间，既保证换热效率，也避免流速过高对管壁造成冲刷腐蚀。

　　实际选型适配时，需要注意安装边界的预留：箱体四周要留出至少30mm的检修空间，方便后期对接口密封件做更换，下部引出的两个盘管接口下方要预留管路弯折的操作空间，不能直接贴装在设备底板上。壳体顶部预留的小接口可以根据使用需求加装温度传感器或者排气阀，方便实时监测换热介质温度，排出壳程内积存的空气，避免气塞影响换热效率。整个结构没有多余的复杂构件，加工难度低，常规的钣金加工和管路焊接工艺就能完成生产，后期维护时只需要拆开端部的法兰盖板，就能直接抽出内部的螺旋盘管做清理，去除管壁上附着的水垢或者介质杂质，不需要整体切割壳体，维护成本远低于同规格的固定管板式换热器。

　　在做三维建模时，螺旋盘管的扫掠路径要严格匹配螺距参数，保证盘管与壳体内壁之间的间隙均匀，避免出现盘管贴壁导致的局部换热不均，壳体的焊缝位置要做连续的密封处理，建模时提前预留焊接坡口的尺寸，避免生产时因为坡口尺寸不对导致焊穿或者焊缝强度不足。接口位置的螺纹参数要匹配通用的管路标准，保证现场安装时的互换性，不需要单独定制转接头。
