微耕机车轮轴端密封法兰盖

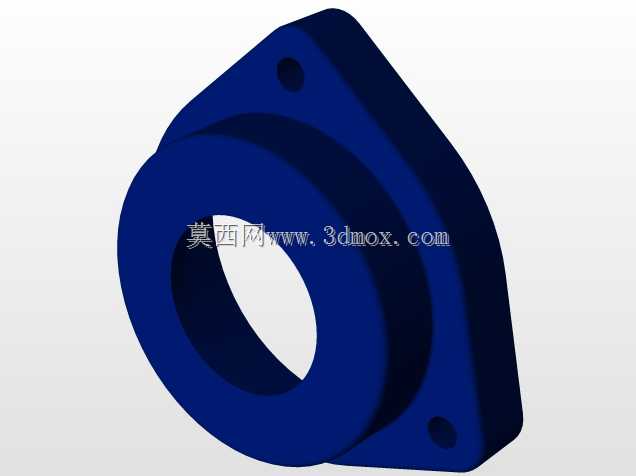

该零件针对小型手扶式耕作设备的轮轴端部工况设计，核心作用是封闭Triller DF-15车轮轴的轴端腔体，阻挡田间泥水、尘土与作物碎屑侵入轴承滚道，同时约束轴系内部润滑脂向外泄漏，维持轮轴转动副的清洁与润滑状态。从结构上看，零件采用带菱形安装耳的法兰式构型，主体为阶梯状回转凸台，中心开设贯通轴孔，两个安装孔沿对角分布于法兰耳板上，这种非对称布局能够在有限的轮辋侧边空间内完成固定，避开轮辐与轮毂的干涉区域。法兰贴合面与轴孔保持严格的垂直关系，保证装配后盖体不会偏斜，密封唇口或垫片能够均匀压合在轮毂端面上。设计时优先考虑了田间作业的受力特点：耳板与主体凸台之间采用大圆角过渡，缓解农机行驶中因颠簸、侧向冲击带来的应力集中，避免在螺栓孔周边产生裂纹。壁厚分布遵循载荷传递路径，轴孔周围的环形区域适当加厚，以承受轴转动时可能产生的轻微轴向窜动；外侧法兰板则在保证安装刚度的前提下控制厚度，降低整机簧下质量。安装边界方面，盖体的外轮廓需嵌入轮毂对应的沉台内，对角孔距与轮毂上的预装螺柱位置匹配，中心孔直径与车轴轴颈形成间隙配合，既允许轴相对盖体自由转动，又能为内置密封圈提供定位支撑。实际选型时，需核对轮毂端面的沉孔深度、螺栓分布圆以及轴伸直径，确保盖体贴合后不会与转动的车轮部件发生摩擦。该类端盖常用于微耕机、管理机等小型农用动力底盘的轮轴端部，也可移植到其他低速、重载且暴露在多尘多泥环境中的轮系结构中。建模过程中需重点保证安装孔的位置度、贴合面的平面度以及中心孔与法兰背面的同轴度，这些几何公差直接决定密封效果与装配可行性。
