船舶舱室200升方形储油平罐结构

这款200升平置储油罐体，主要适配船舶内部舱室的燃油或辅助液压油存储需求，在有限的舱内空间里完成油料的暂存与稳定供给。不同于立式罐体对垂直净空的高要求，平置方形结构能直接贴合舱室底板与侧壁安装，充分利用舱内边角与低矮夹层空间，避免立式罐体在船舶航行晃动时出现重心过高、固定载荷集中的问题。

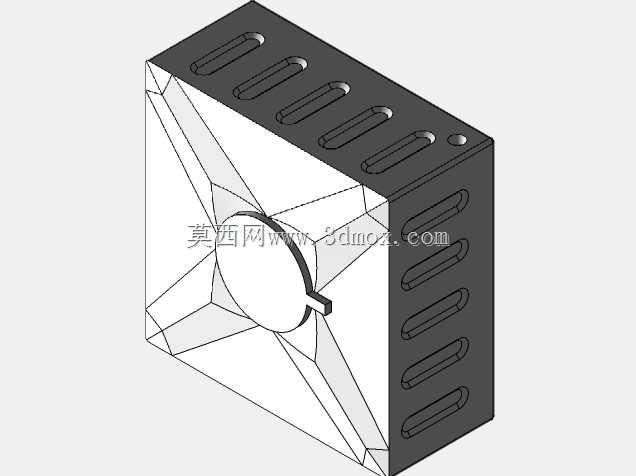

从结构设计来看，罐体主体采用折边焊接的箱型结构，六个面均做了内凹式加强筋冲压成型，也就是图中侧壁排布的长条形凹槽结构，这类加强结构不用额外在罐体内壁焊接加强角钢，就能在板材厚度有限的前提下，大幅提升罐体侧壁的抗形变能力，承受油料晃动带来的交变侧压，以及船舶航行过程中舱壁传递的振动载荷。罐体正面预留了大尺寸圆形检修口，配套快开式法兰盲板，日常可以直接从该口进入罐内完成清洁、锈蚀检查与焊缝探伤，不用大面积切割罐体；检修口旁侧的小口径接头为液位传感安装位，可直接接入船舶舱室的液位监测系统，实时反馈罐内油料余量。

安装边界上，罐体的方形外轮廓可直接与舱室预装的钢制托架贴合，托架与罐体之间可铺设减震橡胶垫，抵消主机运转传递的高频振动。罐体顶部预留的小孔为透气阀安装位，平衡罐内外气压差，避免油料消耗过程中罐内形成负压影响供油顺畅度，同时也能防止温度升高时油料膨胀导致罐体超压。

设计阶段需要重点考量船舶工况的特殊性：罐体所有外露焊缝都要做连续满焊处理，避免航行中持续颠簸出现焊缝开裂渗漏；罐体外部的凹槽结构同时可作为捆扎固定的卡位，配合不锈钢绑带将罐体牢牢固定在舱室托架上，即使遇到大角度横摇也不会出现位移。相较于异形罐体，这种方正结构在舱室内排布时可以多台并列放置，相邻罐体之间仅需预留少量管路安装空间，大幅提升舱室空间利用率。罐体的进出油接口可根据实际管路走向在侧壁或顶部预留，适配不同船舶的管路布局方案，不用在安装现场额外开孔焊接，减少现场施工对罐体防腐层的破坏。
