小型农用铲运装载一体机结构设计

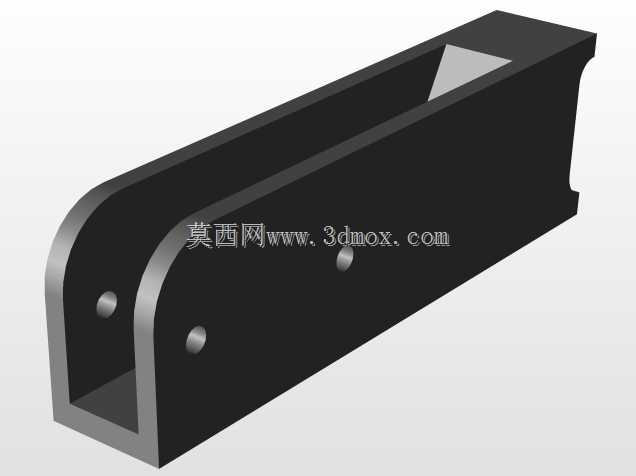

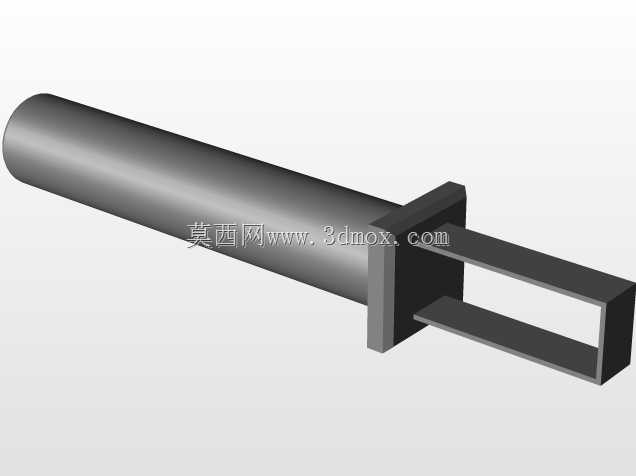

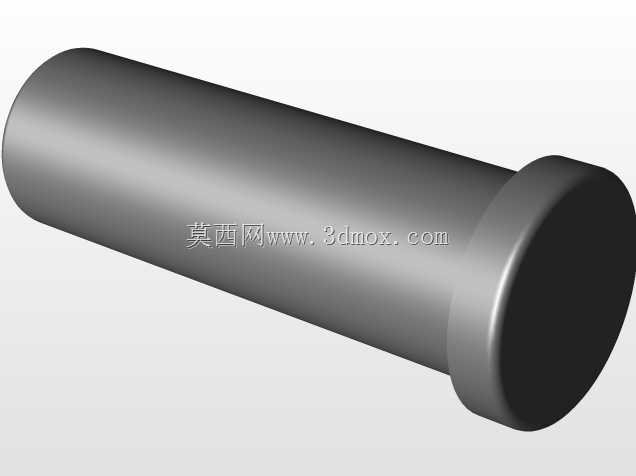

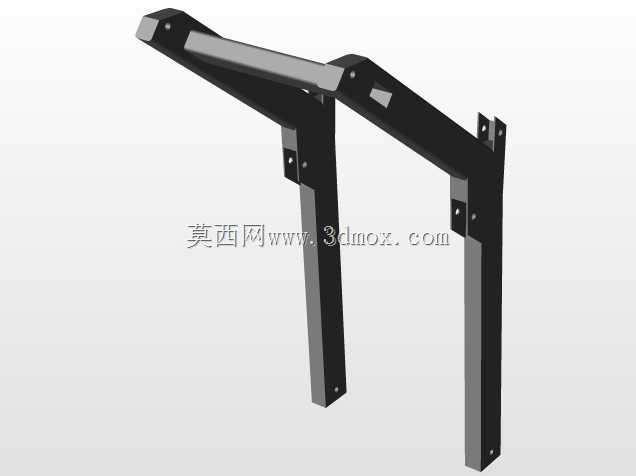

这款小型拖拉机装载机的三维结构设计，核心面向丘陵零散地块、村镇基建现场、庭院物料转运这类大型工程设备无法进入的狭窄作业场景，整机在保留拖拉机行走牵引能力的基础上，前端集成铲装工作机构，可完成散料铲取、短距离转运、低位装卸、场地平整等多种作业，无需额外搭配独立装载设备，大幅降低小微作业场景的设备投入成本。从实际作业逻辑出发，设计阶段优先控制整机宽度与转弯半径，所有突出部件均纳入安装边界校核，确保设备可通过乡村窄巷、田埂便道、大棚出入口等受限空间；前端铲斗的举升铰点位置经过多轮运动仿真验证，既保证额定载重下的举升高度满足普通农用运输车、砂浆池的卸料要求，又避免举升臂过度后伸侵占驾驶操作空间，作业时驾驶员视野可完整覆盖铲斗刃口与前轮边缘，对位操作无需额外辅助人员。动力与行走部分沿用成熟小型拖拉机的底盘布局，发动机、传动系统、行走轮系的安装接口完全保留原有匹配关系，前端装载机构通过附加副车架与底盘纵梁刚性连接，连接点位经过载荷分布校核，作业时的偏载、冲击载荷可均匀传递至整个底盘框架，不会出现局部应力集中导致的车架变形。液压管路沿车架内侧隐蔽布置，管路走向避开高温 exhaust 部件与运动铰接点位，所有铰接位置均预留润滑脂加注空间，日常维护时无需拆解外围护板即可完成保养操作。铲斗斗型针对沙土、农家肥、建筑垃圾、袋装物料等不同作业对象优化，斗刃倾角兼顾插入阻力与满载收斗稳定性，行驶转运状态下铲斗可锁定在离地安全高度，不会因路面颠簸出现下坠刮蹭地面的情况；整机重心经过配平计算，满载举升状态下的纵向稳定性满足坡道作业要求，不会出现翘头失稳风险。设计过程中所有配合面、安装孔位均按照实际加工公差标注，三维模型完整还原了每一处连接结构、运动间隙，可直接用于后续工程图导出、结构件下料加工与虚拟装配验证，也可作为同类小型农用改装设备的设计参考模板，帮助设计人员快速完成同类型产品的改型迭代，减少前期布局校核的重复工作量。
