多孔镂空带支脚承载托盘结构设计

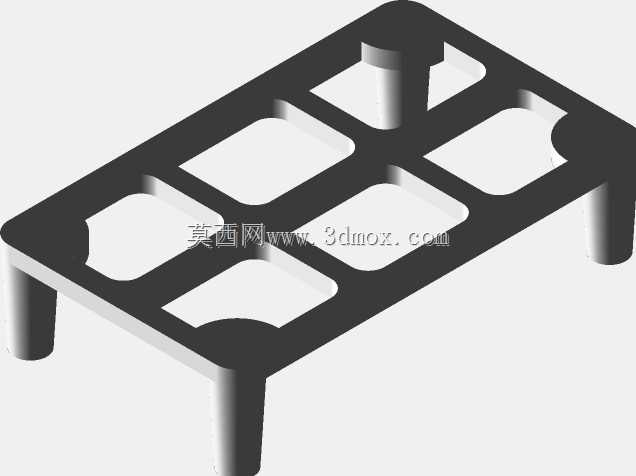

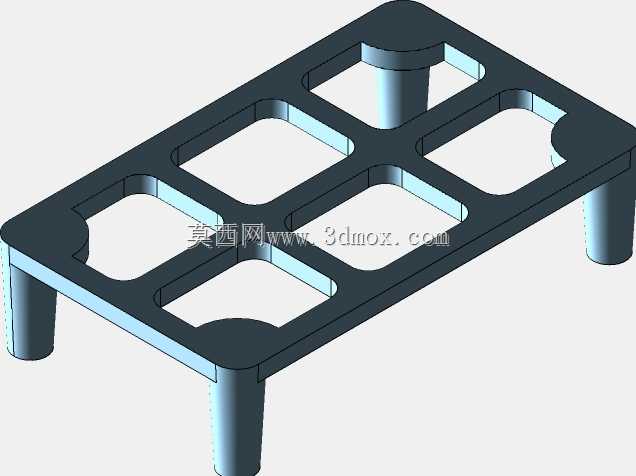

该托架整体采用平板式承载面加四角支脚的结构形式，板面开设六处矩形镂空窗口，窗口边缘做圆角过渡，既削减整体自重，也为下方工件取放、流体排泄或观测留出操作空间。支脚从板面四角向下延伸，将承载面抬离安装基准面，形成稳定的架空支撑高度，可直接放置在工作台面、设备机架或流水线工位上，也能通过支脚底部与定位面配合完成快速就位。

从实际使用场景看，这类托架常见于轻型工装工位、物料中转、电子组件摆放、小型零件检测以及3D打印成品承托等场合。板面的镂空区域并非单纯减重，在装配工序中可作为手指避让位，方便操作人员从下方托起工件；在有切屑或冷却液的工位上，镂空窗口能让杂物和液体直接下落，避免在承载面堆积，减少频繁清理的工作量。支脚的高度经过匹配，保证托架下方留有足够间隙，便于清扫、布置管线或容纳下方定位元件。

结构设计上，板体与支脚采用一体化过渡，转角处保留圆弧，避免应力集中。板面四角做圆弧收边，既降低磕碰风险，也让整体轮廓更紧凑。六处镂空窗口按行列排布，使剩余筋条形成连续的承载网格，受力路径从工件接触区域沿筋条向四角支脚传递，整体刚度分布较均匀。窗口长宽比例经过控制，在保证通透率的同时避免单块筋条过窄而降低抗弯能力。

安装边界方面，使用时需重点确认托架外轮廓尺寸与工位放置区域的匹配关系，支脚间距决定了其在机架上的最小支撑跨距。若用于设备内部，应核对支脚底部到承载面上表面的高度，避免与下方传动件、传感器或管线发生干涉。承载面有效区域由镂空窗口之间的筋条共同构成，放置工件时应尽量让载荷落在筋条交汇和靠近支脚的位置，避免长期集中压在单条窄筋中部。对于需要固定的场合，可在支脚底部或板面预留区域增加紧固件连接，但不应在主要承载筋条上随意开孔，以免削弱截面。建模时需注意圆角与拔模方向的一致性，若采用机加工方式，窗口内角半径要匹配刀具规格；若采用增材制造，则应控制悬空角度和支脚底部的成型稳定性。整体结构简洁，没有复杂运动副，适合作为轻型承载、工位隔离和零件暂存的基础支撑件使用。
