电力变压器配套圆形端盖结构设计

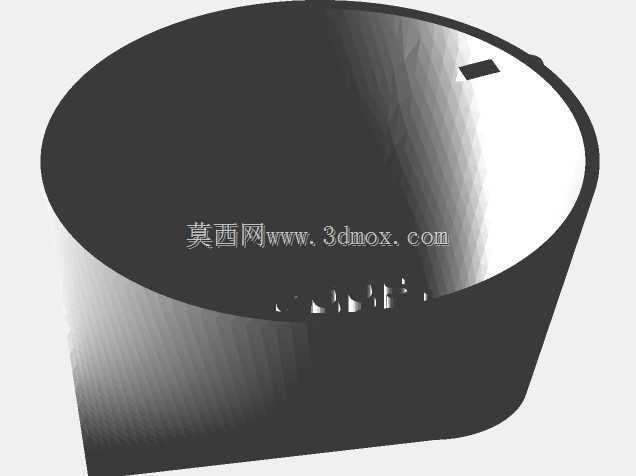

　　在电力输配场景的小型柱上变、台区配套变压器的壳体设计中，这类圆形端盖是顶部密封与防护的核心结构件，日常户外运行时要直面日晒雨淋、温差波动带来的结构形变，还要兼顾顶部走线、标识安装的功能需求，很多刚接触变压器结构设计的工程师容易忽略端盖与桶身配合的公差细节，导致现场安装后出现密封胶条压缩量不均、雨季渗水的问题。从实际使用需求出发，这个端盖采用一体冲压成型的圆盘结构，边缘做了向下翻边的止口设计，翻边高度控制在15mm左右，刚好能嵌入变压器桶身的顶部卷边内侧，配合环形密封胶条安装时，止口可以限制胶条受挤压时的侧向位移，避免长期运行后胶条移位出现密封间隙。端盖顶面预留的小尺寸矩形缺口，是专门为低压侧出线端子的防护盖板预留的安装位，

　　缺口边缘做了0.8mm的内翻边处理，既可以提升缺口位置的结构刚度，避免运输过程中磕碰变形，也能在安装端子盖板时形成定位止口，减少装配时的对位调整时间。设计过程中要重点考虑端盖的刚度匹配，因为户外变压器运行时内部铁芯会产生持续的微幅振动，若端盖板材厚度选得过薄，会在特定振动频率下产生共振异响，还会加速密封胶条的疲劳老化，这个结构采用1.2mm厚的冷轧钢板冲压，顶面做了微弧的起拱处理，起拱高度控制在3mm左右，既不会因为弧度过大影响顶部标识的粘贴，又能大幅提升平面方向的抗形变能力，即使在顶部积雪、人员踩踏检修的极端工况下，也不会出现永久凹陷。从安装边界来看，端盖的外径尺寸要和对应容量的变压器桶身内径做基孔制配合，

　　公差带选H8/h7的间隙配合，既保证装配时能顺利扣合，又不会因为间隙过大导致胶条压缩量不足，翻边位置均匀预留了8个M6的螺栓安装孔，孔位做了沉台处理，螺栓安装后头部不会突出端盖平面，避免后期安装安全警示标识时出现凸起硌伤标识层的问题。很多现场运维人员反馈，部分老旧变压器的端盖因为没有做排水坡度设计，雨季顶面容易积水，加速漆面锈蚀，这个结构的微弧起拱刚好形成了自然的排水坡度，积水会顺着弧面流向边缘，从翻边与桶身的配合缝隙处顺着桶壁流下，不会在顶面形成积水区。另外端盖顶面的平整区域预留了铭牌粘贴的位置，平整度控制在0.2mm以内，保证铭牌粘贴后不会出现翘边，即使长期户外暴晒也能保持粘贴牢固。在结构验证阶段，要重点做三个维度的测试：

　　一是1000小时的盐雾测试，验证表面喷涂后的防腐能力，匹配户外10年以上的使用周期；二是20g加速度的振动测试，模拟运输及运行过程中的振动工况，检查端盖是否出现裂纹、螺栓松动的问题；三是-40℃到85℃的冷热循环测试，验证不同温度下结构形变是否在允许范围内，密封性能是否达标。这类端盖结构看似简单，实则直接影响变压器的户外运行寿命，很多小厂生产的配件就是因为忽略了止口配合、刚度匹配、排水设计这些细节，导致设备投运后两三年就出现顶部渗水、端盖锈蚀的问题，反而增加了后期的运维成本。设计时还要兼顾加工工艺性，整个结构采用单工序冲压即可成型，不需要额外的焊接工序，减少了焊接变形带来的尺寸误差，也降低了加工成本，适合批量生产配套。
