槽型带式输送机结构设计三维模型

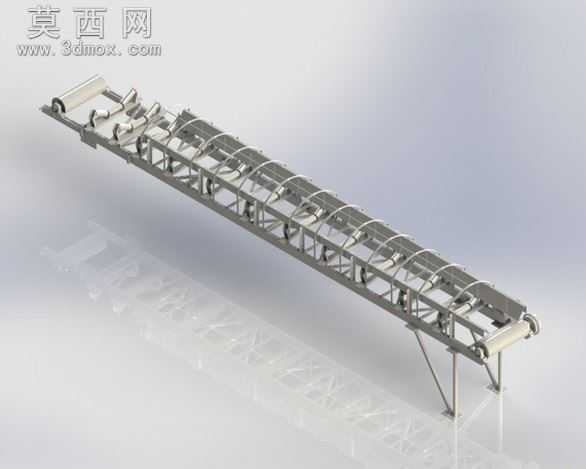

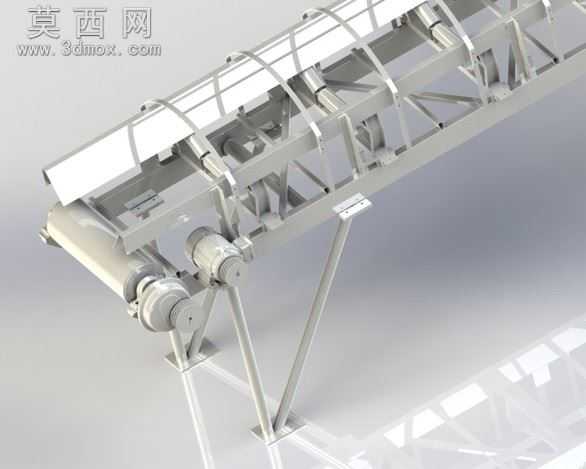

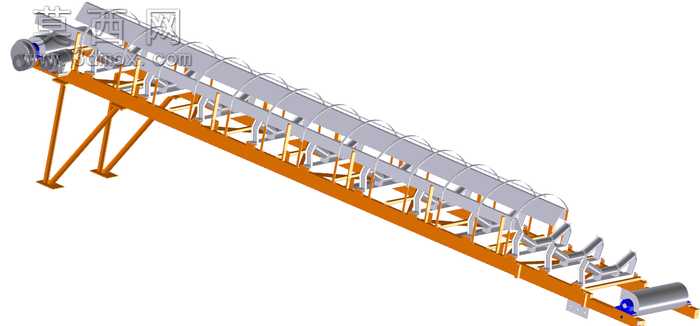

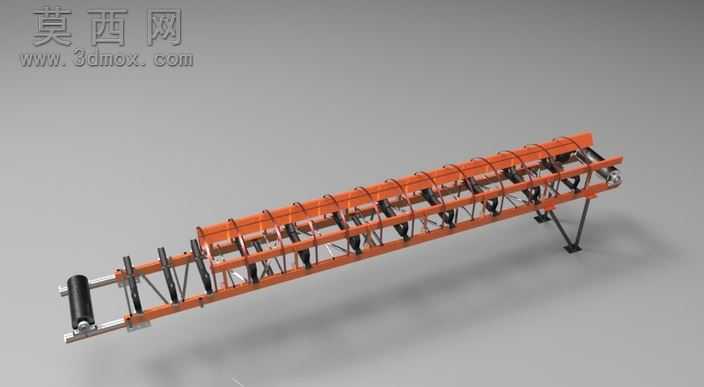

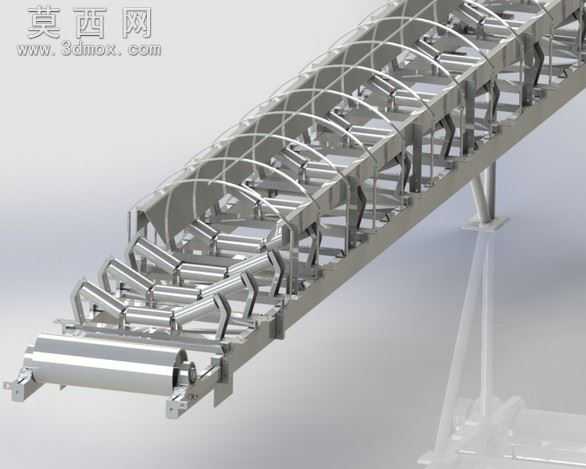

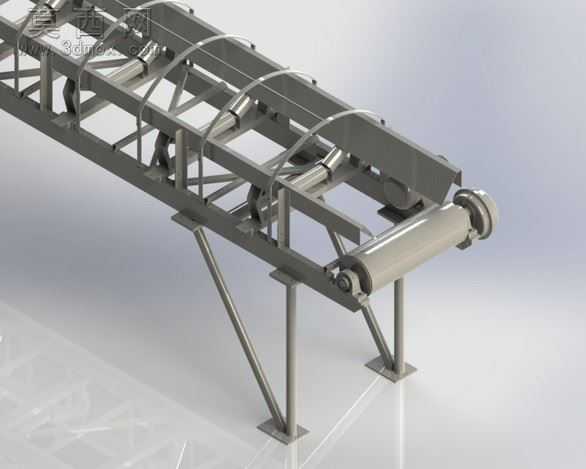

本模型为槽型带式输送机完整三维设计成果，建模过程严格遵循散料输送设备的设计规范，从整体布局到细节零件均按照实际工业应用场景1:1还原。建模阶段首先确定输送机的输送倾角、带宽、带速核心参数，以此为基准搭建整体装配骨架，确保各部件的装配基准统一，避免后续装配出现干涉问题。模型主体包含橙色型钢焊接机架、槽型托辊组、平行下托辊、头部传动滚筒、尾部改向滚筒、密封式导料槽护罩、驱动端安装座等核心结构，所有零件均单独建模后完成总装，可清晰展示各部件的装配关系与运动逻辑。材质渲染阶段针对不同部件做了区分处理：机架部分采用橙黄色工业防锈漆质感，还原型钢焊接机架的表面喷涂效果；托辊与滚筒部分采用哑光金属质感，体现钢制辊筒的机加工表面特征；输送带采用深灰色橡胶材质，添加细微的颗粒纹理模拟橡胶带的表面质感；护罩部分采用浅灰色金属板材质感，还原薄钢板折弯护罩的实际外观。结构设计上，槽型托辊组采用三节辊设计，可将输送带承托为槽型截面，有效提升散料输送过程中的物料装载量，避免散料撒漏；机架采用斜撑加强的桁架式结构，在保证整体结构强度的同时降低设备自重，支腿底部设置安装底板，方便现场安装固定；头部传动滚筒预留驱动装置安装位，可适配减速电机直连的驱动方案；全段设置的密封护罩可减少输送过程中的粉尘外溢，满足环保作业要求。设计过程中重点校验了托辊间距、机架倾角、滚筒围包角等关键参数，确保结构符合输送机械的设计标准，各转动部件均预留合理的装配间隙，可直观展示输送带的运行轨迹，完整呈现槽型带式输送机的工作原理与结构组成。
