带式输送机机架结构三维设计

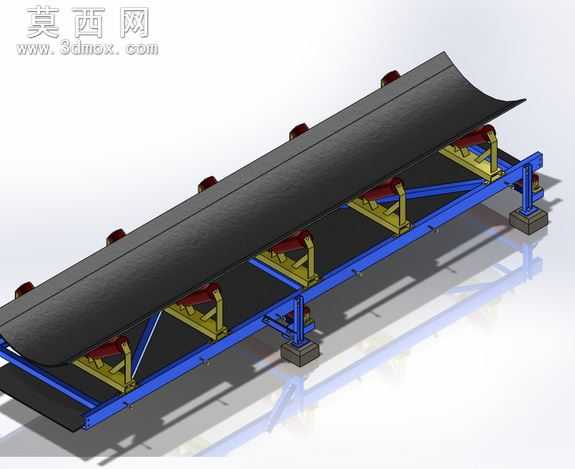

本作品为带式输送机的机架整体三维设计模型，建模过程严格遵循机械设计规范，从实际工矿使用需求出发完成全结构搭建。模型整体采用自下而上的装配建模思路，先逐一完成各个子零部件的参数化建模，再按照实际装配约束关系完成整体拼接，所有配合关系均符合真实设备的装配逻辑，无干涉、无错位，可直接用于后续的工程图导出、结构仿真分析等工作。

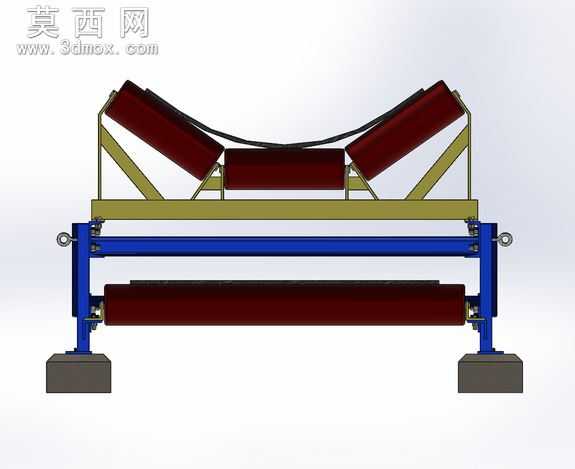

模型主体机架采用型钢焊接框架结构设计，建模时对型钢的截面尺寸、连接位置的加强筋板、地脚安装座都做了精准还原，蓝色涂装的主纵梁、横梁结构完整还原了实际机架的受力承载结构，底部的方形地脚支座预留了设备安装固定的螺栓孔位，可满足现场安装调平的使用需求。上部的托辊组采用槽型托辊设计，托辊支架、辊体、缓冲部件均做了精细化建模，槽型排布的托辊组可对输送皮带形成稳定的槽型支撑，保障散状物料输送过程中不会出现撒料问题，同时托辊与支架的转动配合关系也在模型中做了对应约束，可直观展示托辊的转动工作状态。

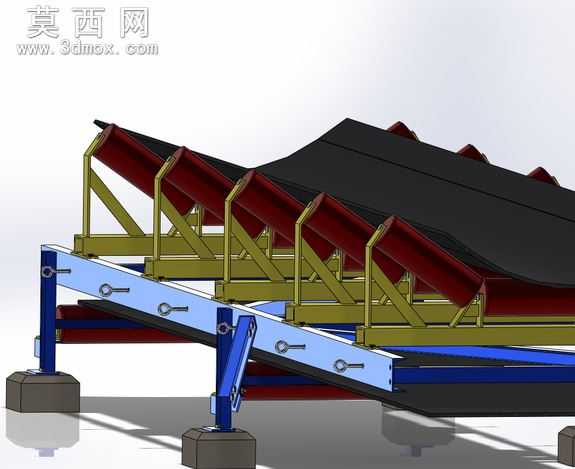

模型中的输送皮带采用曲面建模完成，还原了皮带铺设在托辊组上的自然下垂弧度与两端的过渡形态，黑色橡胶材质的皮带渲染效果贴合实际工矿使用的皮带材质属性，托辊支架采用醒目的黄色涂装、托辊端部采用暗红色涂装，不同部件的材质色彩区分清晰，既方便在装配过程中快速识别不同功能的部件，也让整体渲染效果更贴近真实设备的外观状态。

在设计思路上，本机架模型充分考虑了带式输送机的承载需求，机架的跨距、托辊间距都按照通用带式输送机的设计标准进行参数设定，整体结构兼顾了结构强度与轻量化需求，既可以保障长距离物料输送过程中机架的结构稳定性，避免长期承重出现结构变形，也尽可能减少了不必要的材料冗余，降低设备整体制造成本。模型同时保留了各个零部件的可编辑参数，设计人员可根据实际输送长度、输送载重需求对机架尺寸、托辊排布数量进行快速调整，适配不同的工矿使用场景，可作为散料输送设备设计、教学演示、方案展示的参考模型使用。
