辊道输送机侧推进器三维结构设计

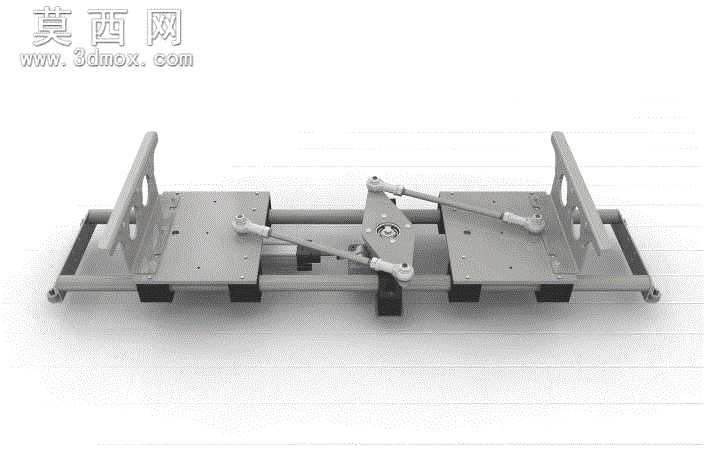

本模型为辊道输送线配套的侧推进器结构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对所有零部件进行1:1等比例还原，完整呈现了设备的装配关系与运动逻辑。模型渲染阶段采用金属哑光材质模拟机架的铝合金型材质感，对连杆铰接处的轴承、紧固件做了金属高光处理，底部缓冲挡块采用橡胶材质的漫反射效果，整体渲染效果真实还原工业设备的实际外观，可直接用于方案展示与结构验证。从结构设计来看，该侧推进器采用对称双推杆布局，中部设置旋转驱动盘，通过三组连杆将旋转运动转化为两侧推板的同步直线往复运动，推板采用带安装孔的平板结构，可根据输送物料的尺寸更换不同规格的推头，适配不同规格的箱体、工件的侧向推送需求。机架主体采用标准铝型材搭建，两端设置立式安装支架用于固定在辊道输送机的侧架上，底部设置可调式支撑脚，可补偿安装面的高度差，保证推板运动平面与辊道输送面保持平行。设计过程中重点优化了连杆机构的传动角，避免机构运动过程中出现死点，同时在铰接位置全部采用自润滑轴承配合，降低长期运行的磨损量，推板的初始位置与推送行程可通过调整驱动盘上的连杆安装孔位进行调节，无需更换核心零部件即可适配不同的推送距离需求。模型完整保留了所有零件的建模参数，包括型材的截面尺寸、连杆的长度参数、铰接点的位置坐标，设计人员可直接调用参数进行修改调整，快速衍生出适配不同线体宽度、不同推送行程的同系列侧推进器结构，大幅缩短同类型设备的设计周期。该结构可广泛应用于物流输送线、家电装配线、零部件加工输送线的物料分流、工位转序环节，相比传统的气缸直推式侧推结构，该连杆式结构运行更平稳，推送过程无冲击，可有效避免物料推送过程中出现倾倒、卡滞的问题。
