带六组固定位的四十毫米内径链轮托架

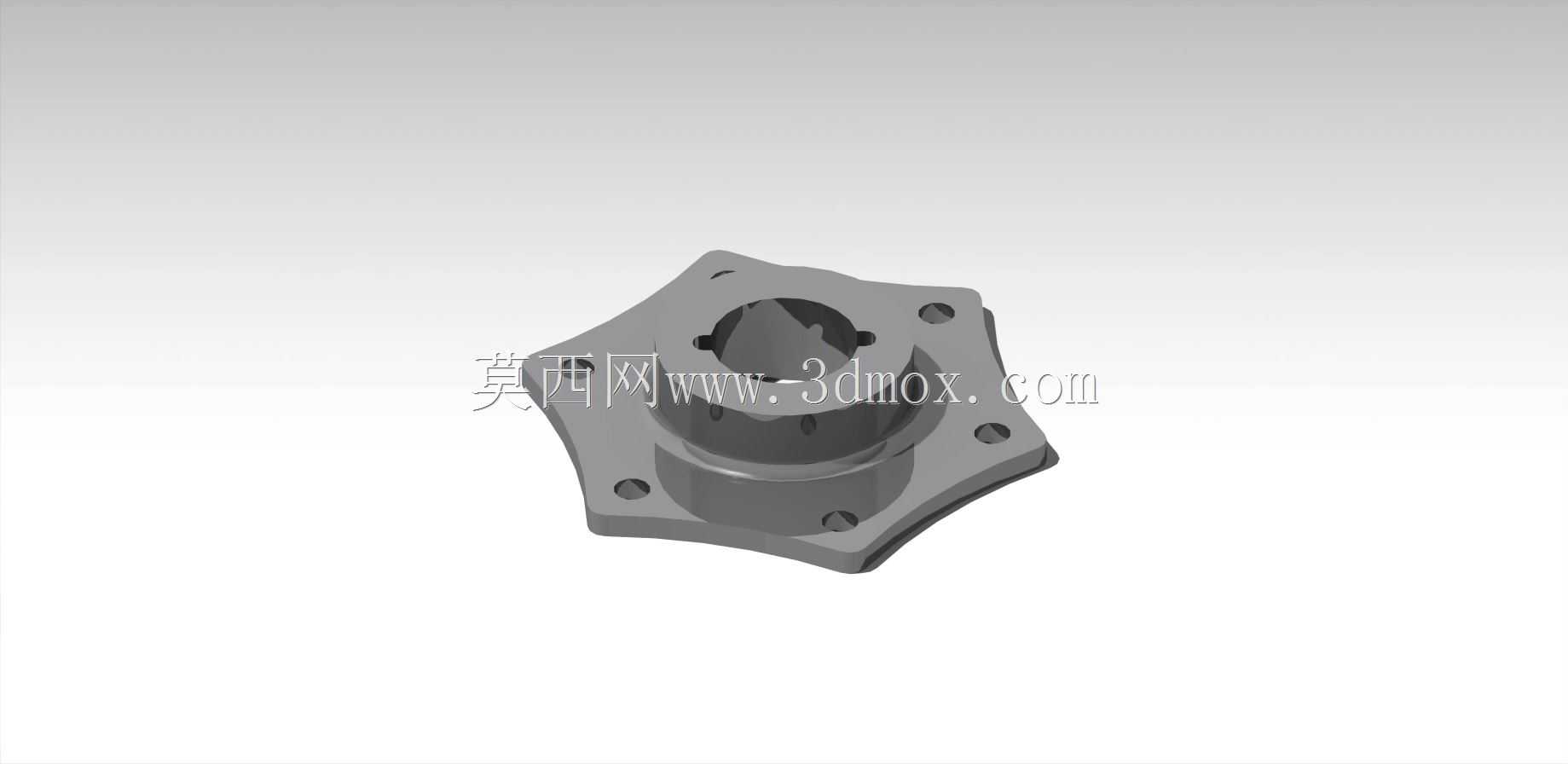

在链传动布局里，托架并不是单纯把链轮托住那么简单，它要同时承担轴系定位、载荷传递、安装基准和拆装维护这几项实际任务。这个零件围绕内径40mm的安装边界展开，中心孔用于与轴套或轴段配合，外圈采用近似五边形的法兰轮廓，并在周边布置六个固定位，用来把链轮组件稳定锁定在相邻机架、墙板或连接座上。固定位采用6x10mm规格的紧固件连接区域，孔位分布避开中心轮毂的高应力区，使螺栓预紧力能够较均匀地压合在结合面上，减少局部翘曲和偏载。

从结构上看，零件中部是带台阶的轮毂段，高度方向形成分层支撑：靠近中心的部分承担径向定位，外侧扩径段用于贴合链轮或相关传动件端面，法兰外缘则负责与外部基体连接。这样的分层让轴向尺寸更紧凑，也便于在有限空间内完成装配。实际使用中，链轮运转会产生链条啮合力、启动冲击以及一定的轴向窜动，托架需要把这些载荷从旋转件传递到固定机架，因此孔位周围保留了足够的实体材料，轮毂与法兰之间通过圆滑过渡降低应力集中。

设计这类托架时，首先要确认的是中心配合直径和安装面到链轮中心的距离，其次才是外轮廓形状。40mm内径决定了它适配的轴段范围，也限制了内部键槽、锁紧结构或衬套的布置空间。六个固定位不是随意均布，而是结合外部安装面的可达性确定：既要让扳手或拧紧工具能够操作，又要避免孔位过于靠近边缘导致连接强度不足。五边形外缘相比整圆法兰更节省材料，在非承压区域切除多余实体，同时保留每个紧固件周围的承压凸台，使零件在轻量化和刚性之间取得平衡。

在输送线、农业机械、包装设备以及小型传动站中，这类托架常出现在张紧轮轴端、从动链轮支撑位或需要把链传动组件固定到墙板的位置。选型时不能只看孔径是否匹配，还要核对法兰厚度、螺栓孔分布圆、轮毂突出高度以及链轮贴合面直径。若相邻部件存在旋转干涉，外轮廓的尖角和平面位置也需要纳入运动包络检查。建模时应优先建立中心轴线和安装基准面，再以孔位阵列生成固定结构，最后对轮毂根部、孔边和过渡圆角进行细化，这样得到的三维结构既能直接用于工程图表达，也能为后续加工、装配校核和受力分析提供可靠基础。
