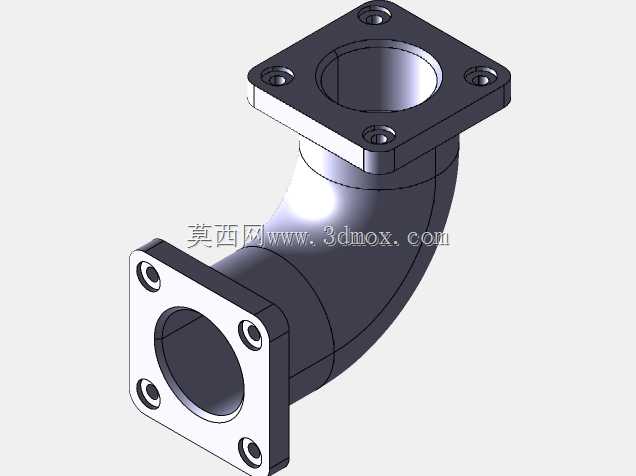

带方法兰连接端口90度弯管接头

该90度弯管接头两端均采用方形法兰连接结构，法兰面分布四个安装通孔，可通过螺栓与对应法兰端面实现刚性紧固，相比螺纹连接，法兰结构在中低压管路中具备更好的密封可靠性与拆装便利性，也能承受一定的管路轴向载荷与径向偏移补偿。弯管主体采用平滑圆弧过渡的流道设计，内壁无突变台阶，可有效降低流体输送过程中的局部阻力损失，减少介质在转角处的湍流与压降，适用于水、油气、低压工艺流体等介质的管路转向布设场景。从安装边界来看，两端方形法兰的外轮廓尺寸大于弯管主体外径，安装时需要预留法兰对角线长度对应的操作空间，用于螺栓穿入与拧紧作业；弯管的弯曲半径决定了两个连接端面的中心距，在管路布局时可直接依据该尺寸确定相邻管路部件的安装位置，避免与周边设备、机架发生干涉。设计过程中，法兰端面与弯管主体的衔接处做了加厚过渡处理，该位置是管路应力集中的高发区域，在管路受内压、外部振动或安装偏差产生附加弯矩时，加厚结构可提升接头整体结构强度，降低焊缝或成型位置开裂失效的风险。四个安装孔采用对称均布设计，适配市面上同规格的方形法兰接口，无需额外制作转换接头即可直接对接，降低了管路改造与备件替换的成本。这类弯管接头常见于工业设备的流体管路系统、小型液压站的油路布设、通风除尘管路的转角连接，也可用于工程机械、农用设备的气路与水路转向部位。建模时完整还原了法兰安装孔的位置、弯管的内外壁厚以及端面的密封贴合面，结构特征完整，可直接用于管路装配干涉校验、安装工位的空间模拟，也可为后续的工程图导出、加工工艺编制提供准确的三维数据参考。接头整体为一体式弯制或铸造结构，无额外拼接焊缝，外观规整，两端法兰面的平面度可保障密封垫片受压均匀，在额定工作压力范围内不易出现渗漏问题。
