中置半箭头式机械连接卡扣结构件

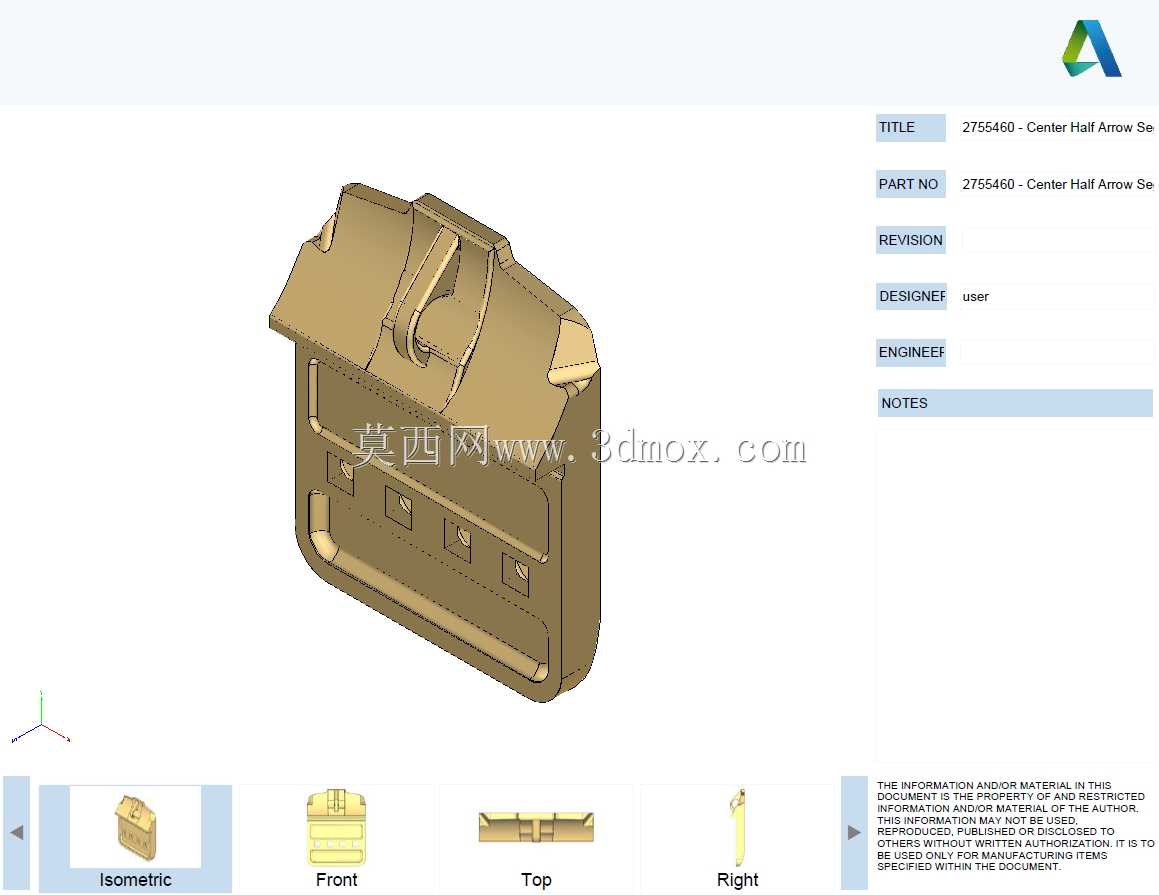

该卡扣类结构件在自动化输送线、工装夹具以及小型设备快拆面板中应用较多，核心作用是实现两个部件的快速卡合与定位，减少紧固件使用频次，提升装配与后期维护的拆装效率。从结构形态看，主体采用带围边的盒式基座，上部设置带导向斜面的半箭头卡舌，基座内侧预留多组定位凸点与加强筋，既保证卡接时的导向顺滑，也能在卡入到位后形成稳定的止退限位，避免受振动出现松脱。

设计这类卡接件时，首先要匹配被连接板的开孔尺寸与板厚范围：箭头头部的导入斜面需控制在合理角度，角度过小会导致插入阻力过大，角度过大则容易出现卡入后锁止量不足；基座边缘的围边高度要与安装面贴合，既承担安装定位功能，也限制卡件插入后的横向窜动。基座内侧的凸点并非均匀排布，而是对应卡舌受力方向设置，在卡舌受拔出力时，凸点可抵住安装板背面，分散卡舌根部的应力，降低长期使用后卡舌断裂的风险。

从安装边界来看，该零件整体为扁平块状布局，占用安装空间集中在单侧，适合在设备内部空间紧凑、无法布置螺丝或锁扣的区域使用。安装时仅需在对应面板开出适配的矩形孔，将箭头段对准孔位压入即可，围边与面板表面贴合后即完成装配，无需额外工具。拆解时可通过工具轻压箭头两侧的弹性让位区域，使卡舌退出孔位即可取出，反复拆装过程中，卡舌根部的圆弧过渡可减少应力集中，提升结构疲劳寿命。

在实际设备选型中，这类卡扣常用于设备护板、电气元件安装座、输送线挡边等场景，其卡接力可通过调整卡舌厚度与让位槽宽度进行适配：针对需要频繁拆装的检修面板，可适当减薄卡舌厚度降低拆装力；针对长期固定不常拆解的防护结构，可增加卡舌厚度提升锁止可靠性。建模过程中需重点关注卡舌与基座的连接圆角、让位槽的间隙以及各定位凸点的高度差，这些细节直接决定实际装配时的顺畅度与卡接稳定性，若尺寸偏差过大，易出现插装卡滞、装配后松动或无法拆卸等问题。
