轴承座顶部钻孔加工专用夹具结构设计

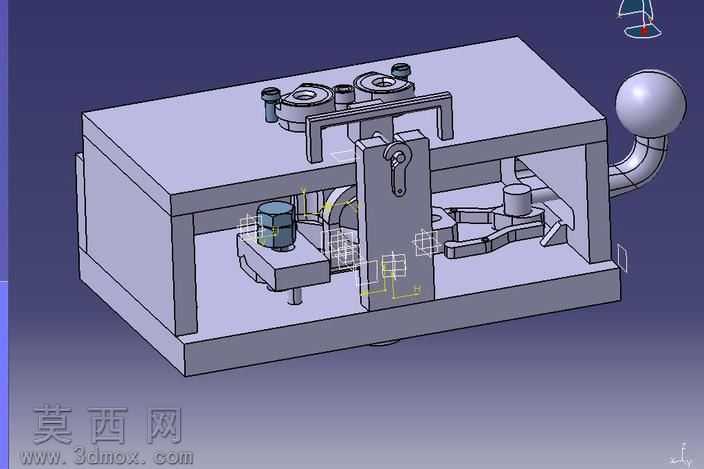

本模型为轴承座顶部钻孔工序专用加工夹具，整体采用箱体式基座作为承载主体，通过三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的设计规范，对各功能部件的装配关系、运动行程、定位精度进行了完整的约束与校验。模型渲染阶段采用金属哑光材质模拟实际工装的铸铁基座质感，对操作手柄、定位销、夹紧压块等活动部件做了差异化材质区分，清晰展现夹具的分层结构与功能分区。结构设计上，基座内部集成了联动式夹紧机构，通过侧边的球形操作手柄驱动内部连杆传动，可同步实现工件的侧向定位与竖向压紧，顶部设置两组带导向套的钻孔工位，匹配对应轴承座的顶部孔位加工需求，导向套与基座采用过盈配合装配，保证钻孔过程中的刀具进给精度，避免钻削偏移。设计思路围绕轴承座钻孔工序的装夹痛点展开，针对传统装夹方式定位慢、夹紧力不均、孔位同轴度难保证的问题，采用快速联动夹紧结构，单次操作即可完成工件的装夹固定，大幅缩短单件装夹辅助时间；同时在夹具内部设置了仿形定位块，完全贴合轴承座的底部轮廓与侧面基准，无需反复找正即可保证工件装夹位置的一致性，有效提升钻孔加工的位置精度与批量加工的合格率。模型完整还原了夹具的所有运动部件，包括手柄的转动行程、夹紧爪的开合范围、定位销的插拔结构，所有配合面均按照机械加工的公差要求预留了合理的装配间隙，可直接作为工装设计的参考方案，适配钻床类设备的轴承座批量钻孔加工场景，兼顾装夹效率与加工精度，结构紧凑操作便捷，符合车间实际生产的使用需求。
