SKF剖分式立式轴承座SNL507结构设计

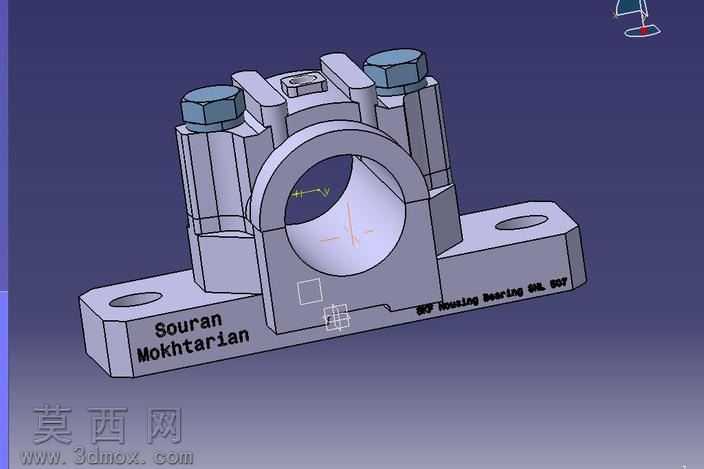

本作品为SKF系列SNL507剖分式轴承座的三维参数化建模成果，建模过程严格参照SKF官方产品目录中的标准尺寸规范完成，整体结构还原度高，可直接用于机械设计装配场景。建模阶段采用自底向上的设计思路，首先完成底座基体的特征构建：通过草图绘制底座安装面轮廓，拉伸生成带两个安装通孔的底座主体，安装孔位置严格匹配标准安装孔距，底座侧面预留的标识区域通过凸雕特征完成品牌与型号字样的复刻，保证外观细节与实物一致。随后构建轴承座上盖部分，上盖与底座采用剖分式对接结构，对接面设置精准的定位贴合面，保证上下两部分装配后同轴度符合轴承安装的精度要求；上盖顶部设计有注油结构安装位，两侧预留螺栓安装凸台，用于装配六角锁紧螺栓，螺栓模型采用标准件参数化生成，螺纹细节、螺栓头六角轮廓、垫片结构均做了精细化还原，装配后可直观呈现轴承座的锁紧固定方式。中间轴承容纳腔采用回转特征生成，腔体内径尺寸适配对应规格的调心轴承，腔体边缘做了倒角过渡处理，避免应力集中问题，同时还原了轴承座腔体上的定位卡槽结构，用于安装轴承定位挡圈。材质渲染阶段，轴承座主体采用灰铸铁材质效果，表面设置细微的铸造质感纹理，还原铸铁件哑光略带颗粒的表面特征；锁紧螺栓采用镀锌钢材材质，呈现金属亮银色的光泽效果，垫片做了轻微的氧化质感处理，区分不同部件的材质差异。整体模型完成装配约束后，添加了合适的场景光源，通过多角度光源投射凸显轴承座的结构轮廓与装配关系，模型同时保留了可编辑的参数化特征，方便使用者根据实际需求调整尺寸适配不同的安装场景，整体结构设计符合轴承座的实际受力要求，安装底座的加强筋结构也做了完整还原，保证模型既具备外观展示效果，也可用于后续的工程分析、装配模拟等工作。
