6301ZZ单列深沟球轴承三维结构设计

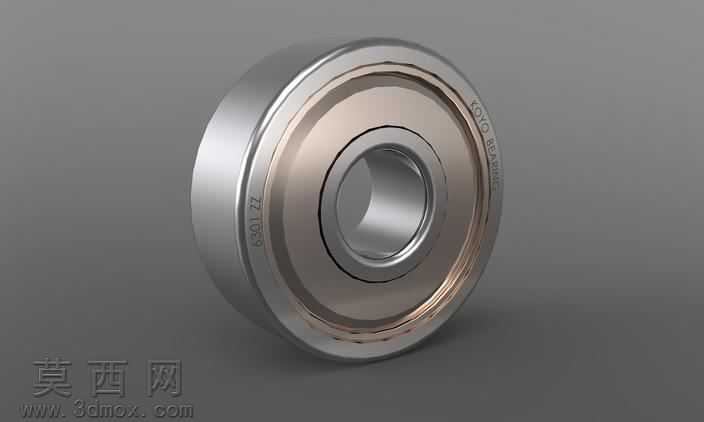

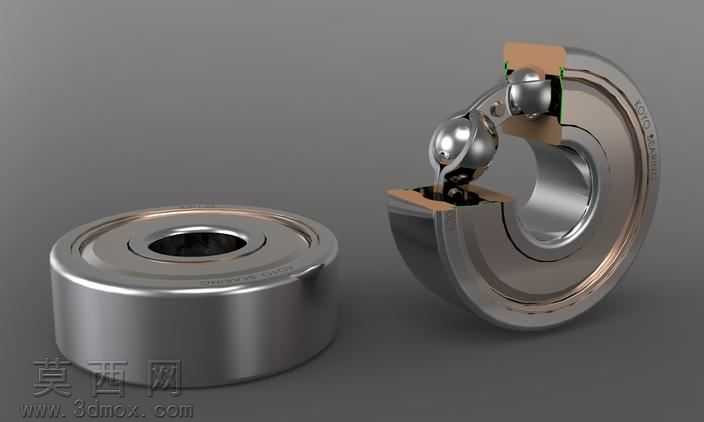

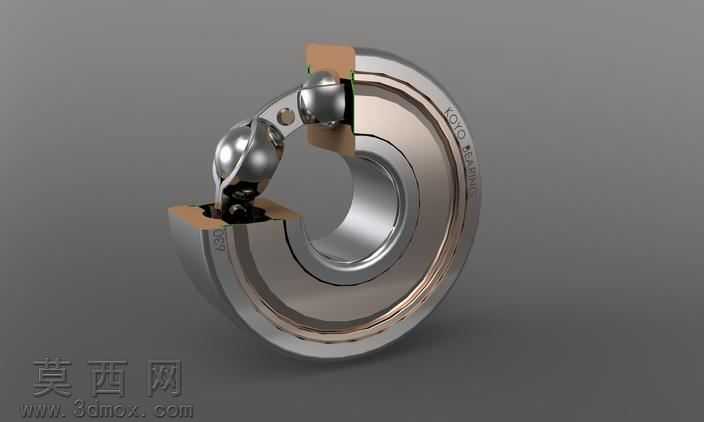

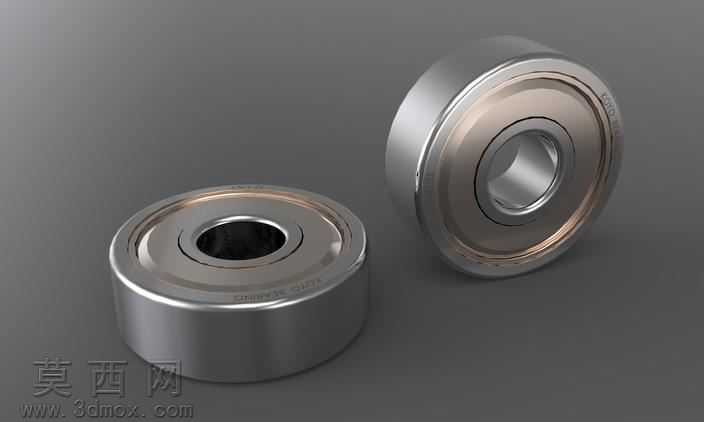

本作品为6301ZZ单列深沟球轴承的三维建模设计成果，建模过程依托主流三维机械设计软件完成，整体严格遵循该型号轴承的标准尺寸参数进行1:1还原，确保模型的尺寸精度与实际工业产品完全匹配。建模阶段采用自底向上的装配设计思路，首先分别完成内圈、外圈、滚动钢球、保持架、两侧防尘盖五个独立零件的建模：内圈与外圈的滚道曲面通过旋转凸台命令生成，精准控制滚道的曲率半径与沟道位置，保证滚道与钢球的配合间隙符合深沟球轴承的设计规范；滚动钢球采用标准球体建模，按照单列排布的设计要求均匀分布于内外圈滚道之间；保持架采用浪形冲压结构建模，通过阵列命令完成对应钢球数量的兜孔设计，确保每个兜孔能够稳定包裹钢球，避免钢球在运转过程中出现相互摩擦或脱落的问题；两侧的ZZ型防尘盖采用薄钣金特征建模，精准还原防尘盖与外圈卡槽、内圈密封槽的配合结构，还原真实轴承的防尘密封设计。完成所有零件建模后，按照实际装配关系完成轴承的整体装配，添加同轴度、相切、重合等标准配合约束，确保各零件的相对位置准确，可直观展示轴承的完整装配状态。渲染阶段为不同零件赋予对应真实材质：内外圈与钢球赋予高抛光轴承钢材质，调整金属反射率与粗糙度参数，还原轴承钢件的金属光泽与精加工表面质感；保持架赋予冲压冷轧钢板材质，适当调整哑光金属质感，区分于滚动体与套圈的高光质感；防尘盖赋予镀锌薄钢板材质，添加细微的表面纹理，还原冲压防尘盖的真实表面效果。场景搭建采用中性灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方照射突出轴承的金属轮廓与结构层次，辅光补亮暗部避免出现死黑区域，轮廓光勾勒轴承边缘提升立体感，同时通过剖面剖切展示的方式，将其中一套轴承做半剖处理，清晰展示内部钢球、保持架、滚道的配合结构，让观看者能够直观理解深沟球轴承的内部构造与运转原理。整个建模过程注重结构的准确性与展示的直观性，既保证了模型的工业实用性，可用于机械装配的干涉检查、运动仿真等工作，也通过渲染处理清晰呈现了单列深沟球轴承的结构特点，适用于机械设计教学、产品展示、装配参考等多种场景。
