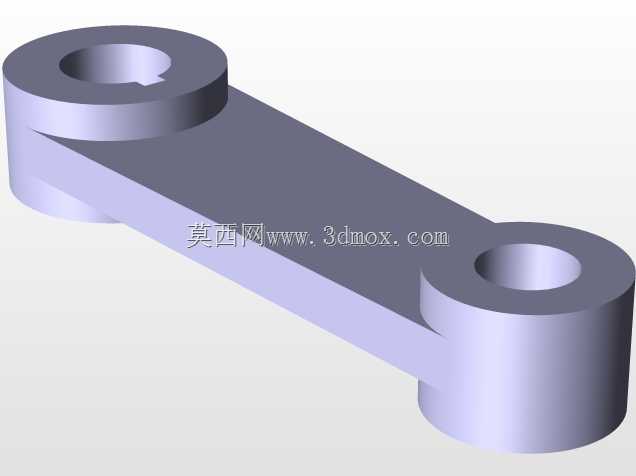

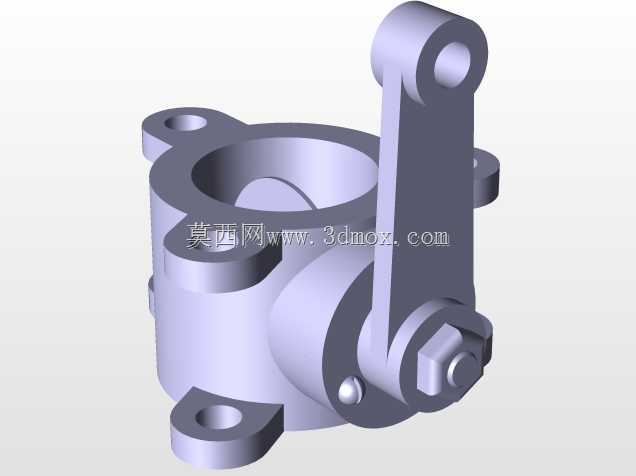

双孔铰接式传动连杆结构设计

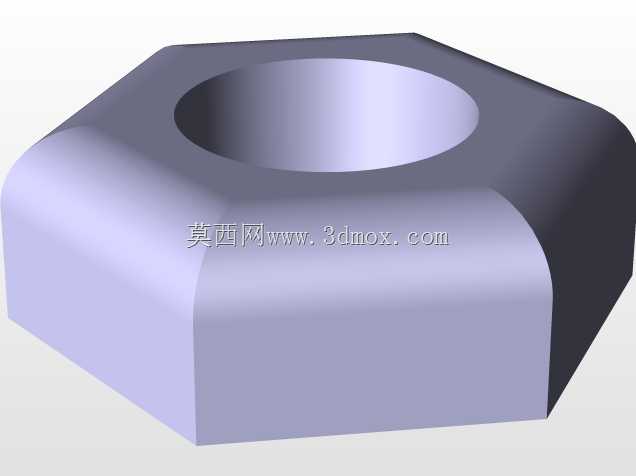

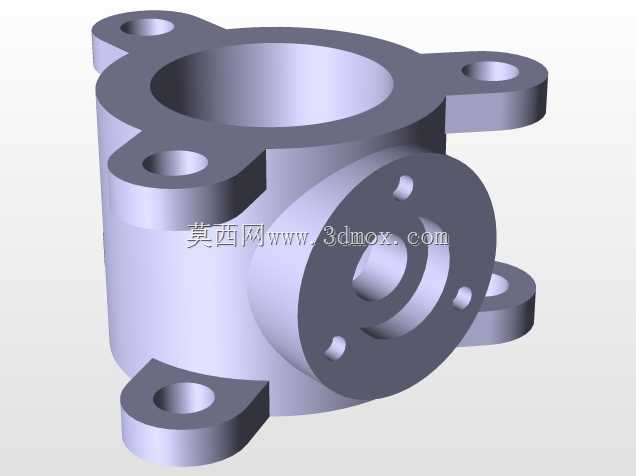

该零件属于典型的双孔铰接传动连杆，在各类平面连杆机构中承担力与运动传递的核心作用，常见于轻工自动化输送线、包装设备的执行端、小型工装夹具的联动机构以及阀门驱动的曲柄连杆组件中。零件两端为同轴带通孔的圆柱凸台，中间由等截面矩形板身连接，整体结构对称简洁，没有多余的工艺特征，非常适合采用中厚钢板直接铣削成型，也可根据载荷等级选用铸造毛坯后进行二次机加工，能够适配中等载荷、低冲击频次的连续往复运动工况。从实际功能来看，两端的内孔分别用于穿装铰接销轴，一端连接固定铰支座作为回转支点，另一端连接作动部件，将驱动端的旋转运动转化为指定轨迹的往复摆动或直线推拉动作。设计过程中，两端圆柱凸台的厚度直接决定了铰接副的接触承载面积，凸台外径需要大于销轴孔径的两倍以上，避免孔壁在交变载荷下出现应力开裂；中间板身的宽度与厚度需要根据最大推拉力做抗弯校核，在保证整体刚性的前提下尽可能去除冗余材料，降低运动部件的惯量，这对于高频往复的机构尤为重要。孔与销轴的配合一般选用间隙配合，保证铰接转动灵活无卡滞，孔口可根据装配需求加工倒角，既方便销轴导入，也能去除锐边避免划伤装配人员。安装边界方面，该连杆的运动包络范围由两端孔中心距决定，中心距是整个机构运动学计算的核心参数，直接决定从动件的行程与摆角范围；布置时需要校核连杆在两个极限位置下与周边构件的安全间隙，避免运动过程中发生碰撞干涉。零件的厚度方向尺寸需要与配套的铰接支座、传动拨叉的槽宽相匹配，保证连杆在运动平面内不会出现轴向窜动。这类连杆结构看似简单，却是机械传动系统中最基础的通用构件，建模时需要重点保证两孔的平行度、中心距尺寸精度以及板身与孔轴线的垂直度，这些形位公差直接影响整套机构的运行平稳性与使用寿命。
