九十度直角转接肘节连接构件

该构件在设备布局中承担垂直方向的力流转向与界面转接任务，常见于框架式工装、轻型输送线侧边支架、检测工位定位挡块以及自动化设备的层间连接节点。现场安装时，它不是孤立承重件，而是把水平布置的型材、板件或执行元件的载荷，通过九十度折角传递到另一垂直基准面上，使装配关系在受限空间内完成方向切换。

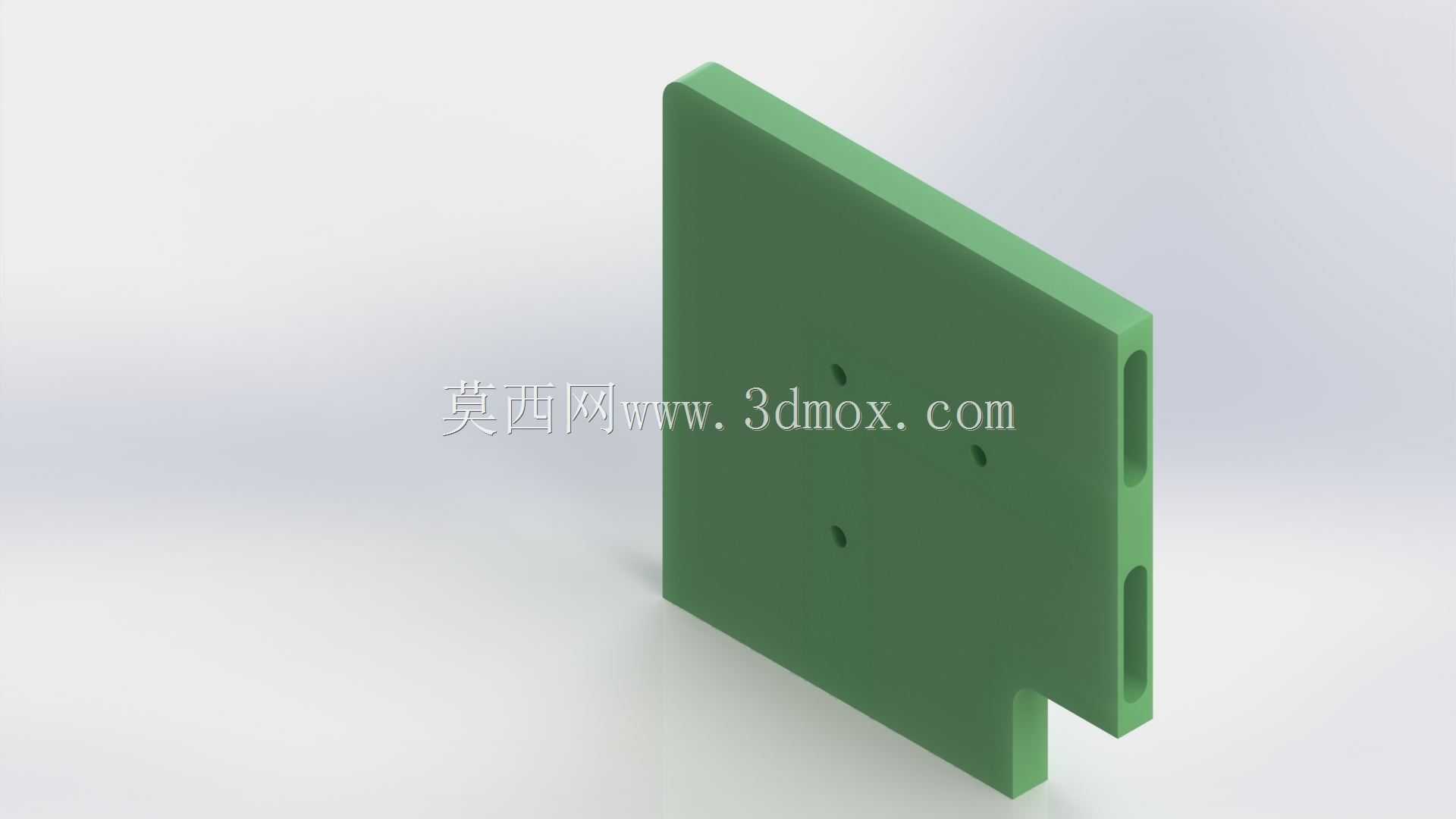

从结构上看，主体采用带厚度的板状折弯形态，一侧为较大的平整安装面，面上预留三个呈非对称分布的通孔。孔位并非随意排布：靠上区域两孔用于主固定，可穿过螺栓将构件锁紧在基准立板或铝型材端面；下方单独一孔则用于辅助定位或安装附属挡片、传感器支架，避免装配后发生周向转动。折边侧面可见两条长圆形槽孔，这类槽孔为安装位置提供了微调余量，在现场配作或累计公差偏大时，可沿槽长方向小幅调整连接件位置，再完成最终锁紧。

构件下端带有缺口结构，该缺口用于避让相邻板边、管线或紧固件头部，保证折角处能够贴合到位，而不会因干涉造成安装面悬空。整体边缘保持平直，厚度方向形成稳定的支撑截面，在承受侧向推力或小幅弯矩时，可降低板面翘曲风险。

设计思路上，这类肘节件优先保证安装基准的可靠性，而非追求复杂外形。大平面用于建立贴合面，孔组负责传力与防转，侧边长孔吸收装配误差，底部缺口处理干涉问题，各特征围绕实际装配逻辑展开。建模时需重点控制折弯后两安装面的垂直度、孔心距以及槽孔与板面的位置关系；若用于频繁受力的工位，还应结合板厚、螺栓规格与接触面摩擦条件校核连接刚度。

在安装边界方面，该构件要求主基准面具备足够平面度，固定螺栓应从光孔穿过并在背面采用螺母或预制螺纹孔锁紧；侧边槽孔配合件不宜超出槽宽范围，调整后需保证压紧面完整。由于整体轮廓紧凑，它适合布置在空间局促、又需要形成九十度支撑的节点处，可直接作为过渡支座、限位座或连接板使用。
