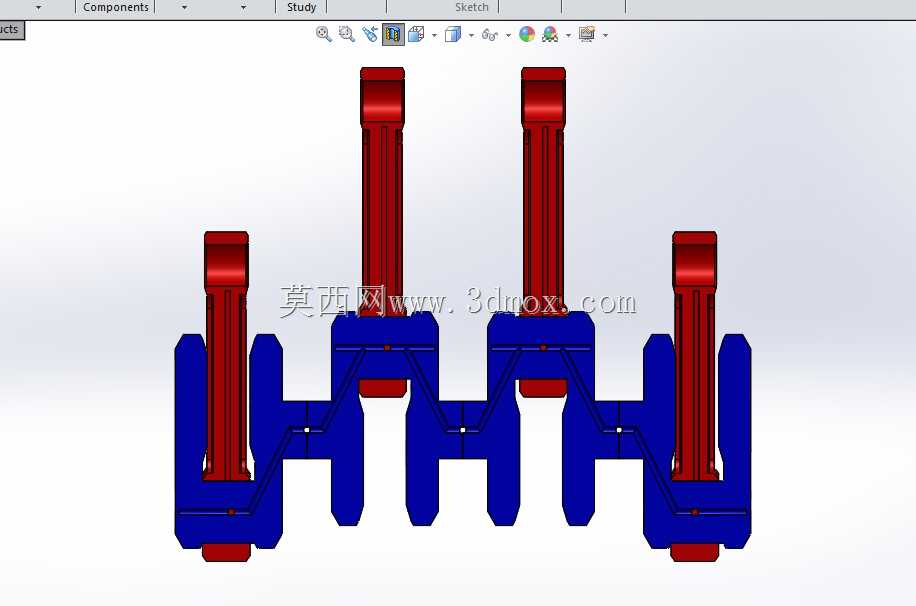

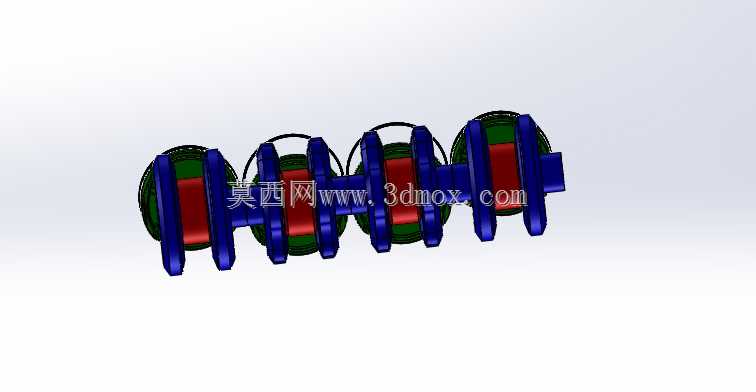

直列四缸发动机曲柄连杆活塞总成

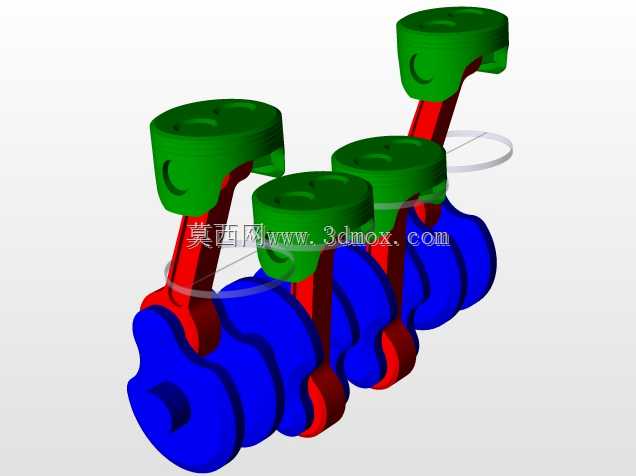

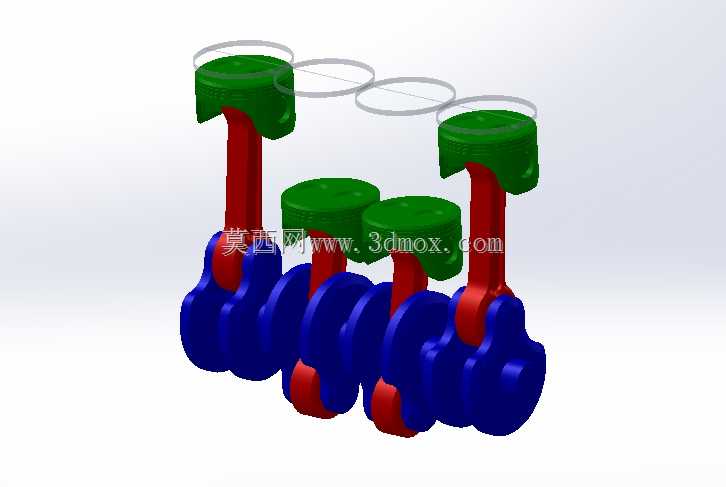

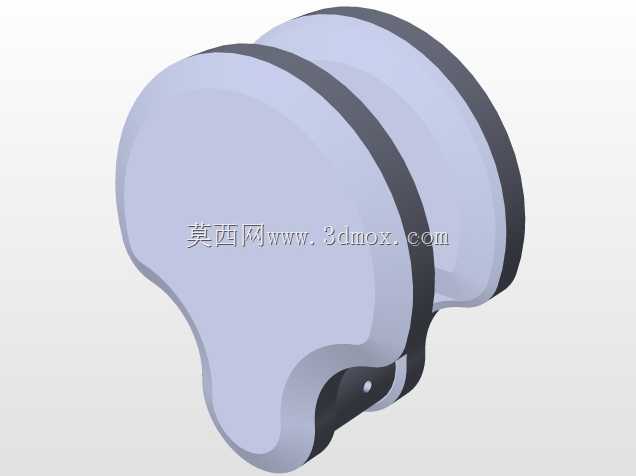

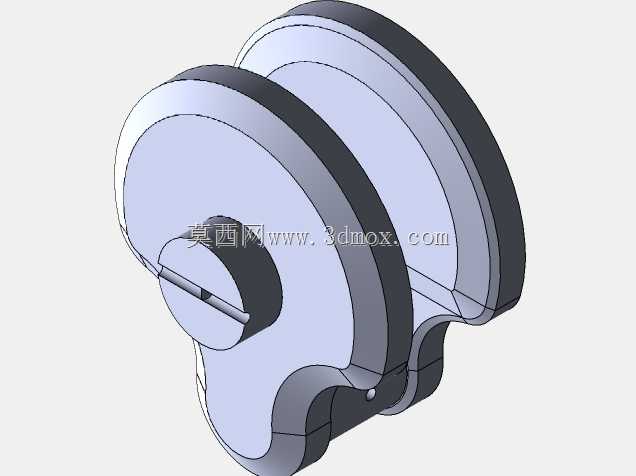

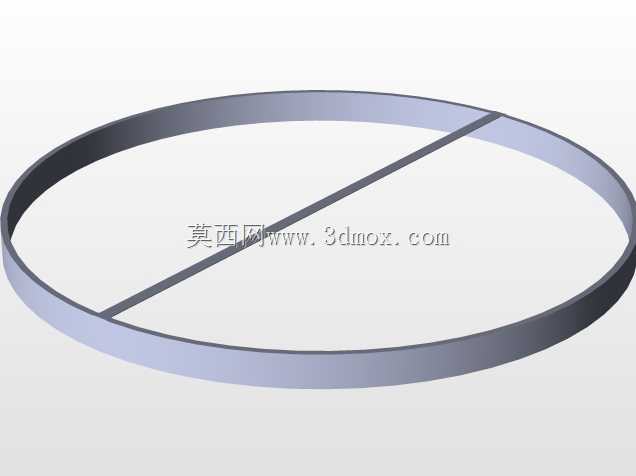

这套曲柄连杆活塞总成是往复式内燃机的核心运动部件，在整机动力循环中承担着将活塞往复直线运动转化为曲轴旋转扭矩的关键作用，广泛适配乘用车、轻型商用车的小排量四缸动力单元，也可作为小型工程机械、固定式发电机组动力端的核心结构参考。从实际装机场景来看，该总成布置在缸体曲轴箱内部，活塞头部与燃烧室直接接触，承受燃气燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，再由连杆驱动曲轴完成回转输出，整套运动副的匹配精度直接决定发动机的动力输出效率、运转平顺性与服役寿命。设计阶段首先要敲定的是缸心距参数，这一尺寸直接决定整机长度方向的安装边界，相邻两个曲柄销的中心距需要匹配缸体水套、主轴承座的布置空间，同时要给连杆运动留出足够的避让间隙，避免连杆在摆动过程中与缸体下壁、主轴承盖发生干涉。四缸机型普遍采用平面曲轴设计，四个曲柄销分为两组，相位差180度，这种布置可以保证一阶往复惯性力完全平衡，仅需在曲轴两端加装平衡块就能抵消大部分二阶振动，大幅降低整机运转时的振动烈度，不需要额外加装复杂的平衡轴机构，既压缩了整机高度方向的尺寸，也减少了运动部件的数量与摩擦损耗。活塞部分采用顶部凹坑设计，用来配合缸盖形成合理的燃烧室形状，引导混合气形成稳定的滚流，提升燃烧效率；活塞环岸的高度、环槽尺寸需要匹配气环与油环的装配要求，保证燃烧室密封的同时，能够将缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室造成烧机油问题。活塞销采用全浮式设计，工作状态下活塞销与连杆小头、活塞销座之间都存在微小间隙，能够在机油润滑下自由转动，让活塞销的磨损均匀分布，大幅延长使用寿命。连杆杆身采用工字形截面，这种截面结构在同等重量下拥有最优的抗弯与抗扭刚度，能够承受活塞传递的爆发压力与曲轴回转带来的交变载荷，连杆大头采用斜切口设计，方便从气缸中穿过完成装配，连杆盖与杆身采用定位结构保证装配位置精度，避免螺栓拧紧后出现错位。曲轴的主轴颈与曲柄销之间设置有圆滑过渡的圆角，用来降低应力集中系数，避免交变载荷长期作用下在圆角位置产生疲劳裂纹；曲轴内部钻有贯通的油道，主轴承供给的压力机油可以通过油道输送到连杆轴承，再通过连杆杆身的油道到达活塞销，为所有运动摩擦副提供持续的压力润滑。建模过程中需要严格核对各运动部件的运动包络，模拟活塞从上止点到下止点的全行程，确认连杆在最大摆动角度下与缸套、曲轴平衡块之间的安全间隙，同时要校核活塞在上止点位置时与气门的避让距离，避免活塞上行碰撞气门造成整机报废。主轴承座的宽度、曲轴轴向定位间隙都需要与缸体的安装尺寸匹配，保证总成能够顺利吊入曲轴箱完成装配，轴向定位结构通常设置在中间主轴承位置，用来限制曲轴工作时的热膨胀窜动，同时给曲轴受热伸长留出足够的余量。
