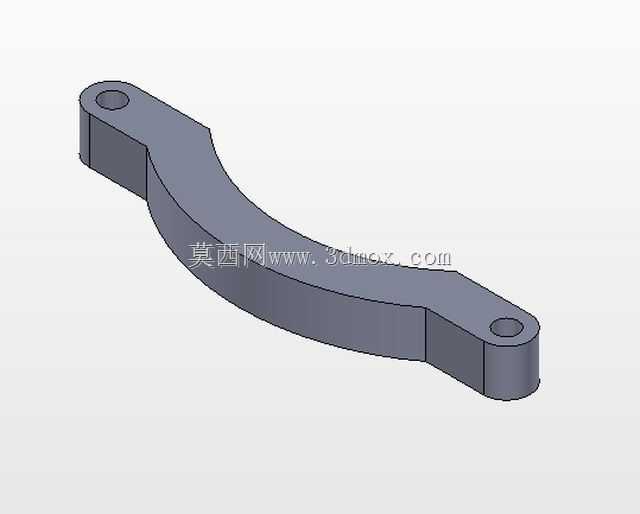

弧形双孔连接弯臂结构件设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:623015
  • 弧形双孔连接弯臂结构件设计

  该弧形双孔连接弯臂属于机械传动与支撑系统中的典型铰接类连接件,在各类需要实现变角度力传递、跨距铰接支撑的设备场景中应用广泛,常见于轻工自动化设备的连杆传动机构、小型工程机械的操作联动结构、输送设备的张紧调节臂、农用机械的操纵联动组件等场景,承担两端部件之间的力传导、运动轨迹约束、相对转动铰接的核心作用。从结构功能来看,弯臂两端的同轴通孔为铰接安装位,孔位内壁可根据实际载荷需求选配衬套、滚针轴承或者直接与销轴配合,实现两端连接部件的相对转动,避免刚性连接带来的运动卡滞与应力集中问题。整体弧形的臂身设计并非单纯的造型考量,核心是为了避让安装路径上的其他设备组件,在两端铰接点中心距固定的前提下,通过弧形轮廓避开运动干涉区域,

  同时相比直臂结构,弧形截面的抗弯截面模量分布更贴合实际受力方向,在承受两端铰接点的拉压载荷、横向弯矩时,应力分布更均匀,不会出现直臂结构在转角位置的应力突变问题。设计过程中首先需要确定两端铰接孔的中心距参数,该参数直接决定了联动机构的运动行程与传力比,孔位的公差配合需要根据铰接副的运动频率选择,高频往复运动的场景下孔位需采用H7公差等级,适配销轴的g6配合,保证转动灵活的同时控制径向间隙,避免运动过程中产生冲击噪音;如果是低速重载的固定角度支撑场景,孔位公差可适当放宽,降低加工成本。臂身的截面厚度需要根据额定载荷做有限元校核,在最大载荷工况下,臂身弧形段的最大等效应力需控制在材料屈服强度的三分之一以下,预留足够的安全系数,

  避免长期交变载荷下出现疲劳断裂问题。安装边界方面,需要重点校核弯臂摆动过程中的外轮廓包络线,确认在整个运动行程范围内,臂身外侧与周边设备组件的最小安全间隙不小于3mm,避免运动过程中出现剐蹭干涉;两端铰接孔的端面需要设计足够的承压面,保证与配套连接件的贴合面积不小于孔位端面面积的80%,防止铰接部位出现局部压溃变形。臂身的过渡圆角需要做平滑处理,所有棱边做倒钝处理,避免应力集中的同时,也能减少装配过程中的划伤风险。从实际使用角度出发,该类弯臂的材料通常选用45号钢或者Q235钢,根据载荷等级选择调质或者正火处理,表面可做发黑或者镀锌处理提升防锈能力,在有轻量化需求的设备场景中,也可选用6061铝合金加工,

  通过适当增加臂身截面厚度来弥补材料强度的差距,降低整体机构的运动惯量。在建模过程中,需要重点保证两端孔位的轴线平行度,平行度公差需控制在0.05mm以内,否则装配后会出现铰接卡滞、销轴偏磨的问题,直接影响整套联动机构的使用寿命;臂身的弧形轮廓需要做曲率连续处理,避免折线拼接带来的应力集中点,同时也方便后续的数控加工程序编制,减少加工过程中的刀具震颤。
