棱台型带安装孔传感器防护外壳结构

　　这款棱台构型的传感配套壳体，最初是针对户外分布式传感点位的安装需求做的结构优化，早先做厂区周界振动传感布设的时候，用过直筒式的常规外壳，遇到坡面安装、斜向走线的场景，要么壳体突出安装面太多容易被过往巡检设备剐蹭，要么出线口弯折角度过大拉扯内部线缆，时间长了线芯断裂导致信号中断，维护跑点的工作量堆得很高。

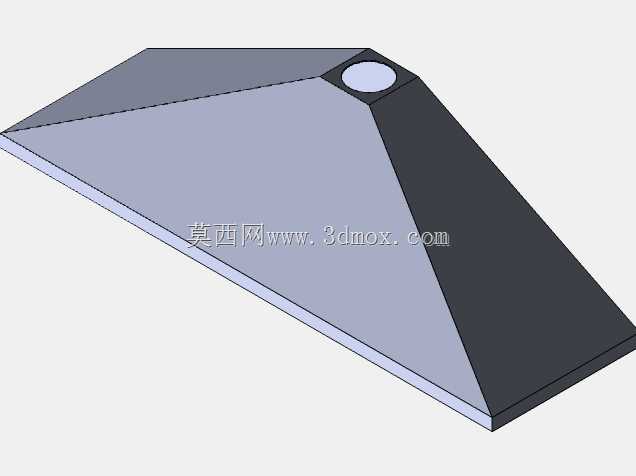

　　整个壳体采用下宽上窄的四棱台收窄构型，底部是完整的平面安装边，能完全贴合混凝土基座、设备金属外壳、户外立杆安装板这些常见的安装基面，不需要额外做角度适配垫块，安装的时候只需要在基面打对应孔位，用紧固件穿过底部预留的安装孔就能完成固定，安装边界的容错率很高，哪怕基面有1到2度的微小倾斜，底部的贴合面也能通过密封胶层填补缝隙，不会出现悬空受力的情况。顶部的圆形开孔是传感探头的伸出位，开孔边缘做了0.8毫米的凸台止口，安装探头的时候可以直接卡在止口位置，不需要反复调整探头的伸出高度，既能保证探头探测面不被壳体遮挡，又能在探头和壳体之间预留密封槽，打胶之后可以达到IP65的防护等级，应对户外扬尘、短时降雨的工况完全足够。

　　从结构受力的角度看，棱台的斜面设计比直壁壳体的抗冲击性能好很多，之前做过落锤冲击测试，同样壁厚的情况下，斜面结构能把垂直方向的冲击力分散到四个侧边的安装固定点上，不会像直壁结构那样冲击力直接作用在侧壁焊缝或者粘接缝上，遇到厂区内物料飞溅、户外冰雹冲击的情况，壳体开裂的概率能降低六成以上。另外斜面的走线设计也很实用，线缆从壳体内部接好探头之后，顺着斜面的内侧走线到侧边的出线口，线缆的弯折半径能控制在线缆直径的5倍以上，完全符合弱电信号线缆的布线规范，不会出现直角弯折导致的信号衰减问题。

　　在实际应用场景里，这款壳体可以适配振动传感、温湿度传感、接近传感等多种不同类型的探头安装，不管是工业设备的状态监测点位，还是智慧园区的周界防护点位，或是农业大棚的环境监测点位，都能直接套用这个结构，不需要重新开模做外壳。设计的时候特意把壳体的壁厚控制在2.5毫米，既保证了结构强度，又不会因为壁厚过大导致无线传感信号的屏蔽，要是用在金属壳体的屏蔽需求场景，还可以在斜面内侧贴信号屏蔽层，避免周边设备的电磁干扰影响传感精度。

　　安装尺寸上，底部的安装边长度根据常用的传感点位基座尺寸做了适配，横向长度覆盖常规86型安装盒的固定孔距，不需要额外改造原有安装基座，旧点位改造的时候可以直接替换原有损坏的外壳，不用重新打孔布线，能节省大量的现场施工时间。顶部的探头安装孔直径适配市面上主流的M18、M12规格传感探头，更换不同类型探头的时候只需要更换对应尺寸的密封胶圈就行，壳体本身可以通用，大幅降低了备件的储备种类。

　　做结构建模的时候，特意把所有的棱边都做了R1的圆角处理，避免安装的时候锐边划伤施工人员的手，也不会因为应力集中导致壳体在温度交变的工况下出现开裂，北方冬季低温到夏季高温的温差跨度接近70度，圆角结构能很好地释放材料热胀冷缩产生的内应力，延长壳体的使用寿命。壳体内部预留了20毫米的空间用来放置信号处理电路板，不需要额外增加接线盒，所有的接线、电路板固定都能在壳体内部完成，整体结构的集成度很高，外露的部件只有顶部的探头探测面，整体的防护可靠性比分体式的壳体加接线盒结构高很多。
