费尔加轮边行星减速轮毂结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:238329
  • 费尔加轮边行星减速轮毂结构设计

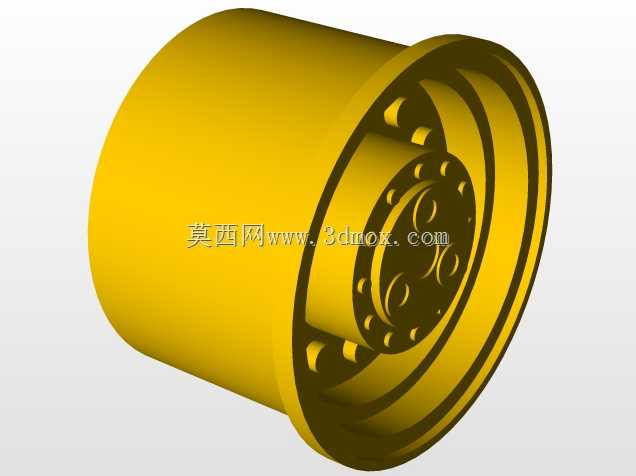

该轮边轮毂件常见于重型行走设备的轮端,把驱动扭矩从半轴传递到轮辋,同时承担整车垂向载荷与制动、转向带来的复合冲击。实际选型时,不能只看外观像普通轮毂,它内部集成了行星减速级,外圈用于连接轮辋和轮胎,中心孔与花键或行星架配合,端面上的螺栓孔则用于固定盖板、制动盘或轮边支撑件。设计这类零件,首先要明确安装边界:外圆直径决定轮辋配合范围,轴向长度关系到桥壳、制动鼓与轮胎内侧的避让空间,中心轴承位的同轴度直接影响运转温升和密封寿命。从结构上看,筒体外侧为主要承载壁,内部台阶用于布置齿圈、轴承和油封;端面密布的孔位并非随意排布,而是按载荷传递路径确定,既要保证螺栓预紧后接合面压力均匀,又要避免孔边应力集中在圆角过渡区。建模时需要重点控制配合面的尺寸链:轴承位与止口同轴,螺栓孔分布圆与回转中心重合,内部齿圈安装面与端面保持规定的垂直度。若这些关系处理不到位,装配后容易出现行星轮偏载、油封渗漏或轮辋跳动偏大。在矿用车辆、装载机或大型搬运设备上,轮边空间紧凑,减速轮毂还要兼顾散热与强度。壁厚不能单纯按经验加厚,过厚会增加簧下质量,影响整机平顺性;过薄则在冲击载荷下产生裂纹。较合理的做法是在螺栓孔周围和轴承支撑区局部加强,非承载区适当减重,并在截面突变处保留足够圆角。油道和密封槽的位置也要结合装配顺序考虑,保证润滑脂能到达轴承与齿轮啮合区,同时阻止泥水侵入。对于结构设计人员,这个模型的价值在于呈现了轮端集成件的典型空间关系:外部是车轮安装接口,内部是减速与支撑腔体,端面承担连接与密封功能。校核时应把轮胎接地点的反力、制动扭矩和驱动扭矩叠加到最恶劣工况,检查筒体、法兰和螺栓孔周边的应力分布,并关注热处理后薄壁区域的变形趋势。加工层面,粗加工后应安排时效或去应力工序,再精加工关键配合面,防止成品在长期使用中失圆。
