便携扁形储液提罐结构设计

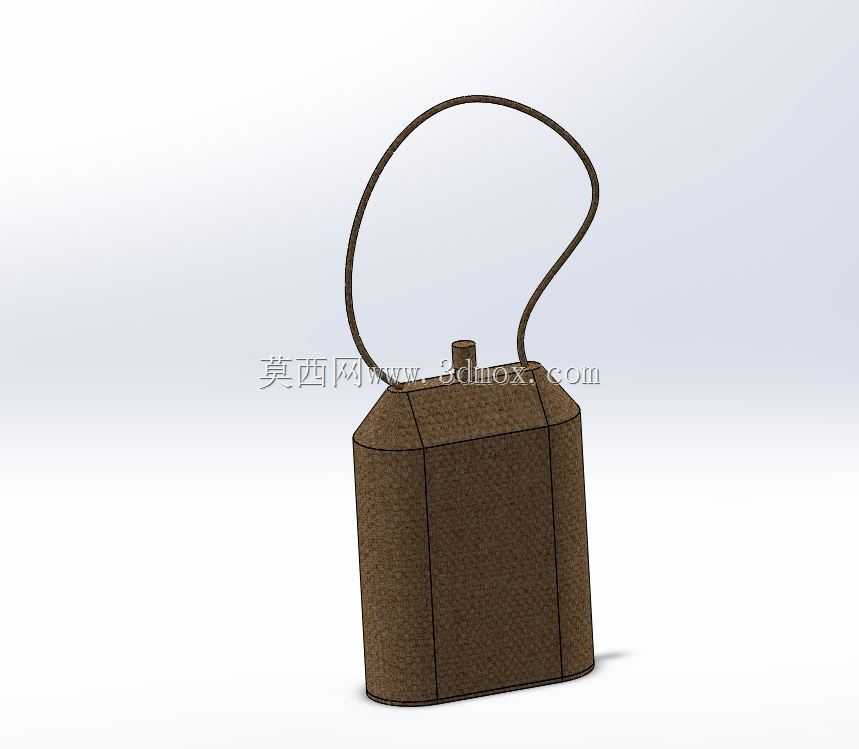

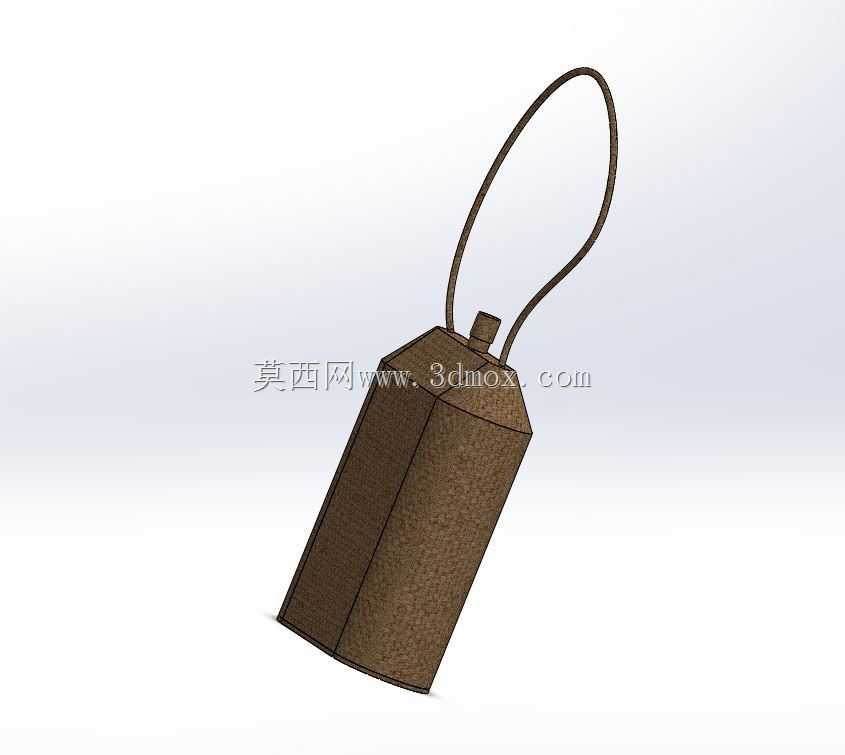

该扁形手提储液罐的结构建模，核心围绕野外作业、短途转运及随身携行场景下的液态物料存放需求展开，可用于盛装饮用水、煤油及低黏度无强腐蚀性的液态介质，在户外勘探、小型设备维保、农牧区日常取用等场景中具备较高实用性。罐体采用竖向扁方轮廓，相较同容积的圆柱形容器，更贴合人体腰侧或背包侧袋的放置空间，行进过程中不易发生滚动，外壁的竖向压合筋条同时承担结构强化与造型分区作用，能够在盛装液体后降低侧壁受液压产生的鼓胀变形量，即使受到轻微挤压也能维持整体形态稳定。顶部的一体式细颈加注口采用小口径设计，一方面可控制倾倒时的液体流速，避免大口径容器一次性倾泻造成的洒漏，另一方面也便于配合软木塞、螺旋塞等密封件实现封口，减少挥发与倾洒风险；加注口根部做圆弧过渡处理，可降低液体残留挂壁的概率，倾倒后余液能够顺着颈壁回流至罐内。提手采用一体化弯制成型的柔性金属条，两端直接嵌合固定在罐体上部的折边内部，没有额外的铰接销轴结构，从根源上消除了铰接点锈蚀、断裂后整罐无法携行的隐患；提手的弯曲弧度预留了足够的手部穿入空间，即使佩戴劳保手套也能顺利穿握，提手与罐顶之间保留的间隙可避免手提时罐口密封件与手背发生摩擦。从建模的尺寸边界来看，罐体整体高度控制在常规人手可轻松握持的范围，扁身的厚度可适配多数工装裤侧袋与小型工具包的内部宽度，底部做微凸的平整封底，放置在不平整的岩石、土面时也能获得稳定支撑，不易侧翻。罐体侧壁的拼接缝采用折边压合结构，建模过程中对缝边的咬合余量做了明确预留，实际生产中可通过卷边压合实现密封，无需额外焊接即可满足常规液态介质的防漏要求；外表面的粗糙纹理处理既可以提升握持时的摩擦力，减少沾油沾水后罐体滑脱的概率，也能掩盖日常使用中产生的轻微划痕，降低外观损耗带来的影响。在结构设计的取舍上，该罐体没有增设额外的阀门、液位计等附加部件，所有结构均服务于盛装、携行、倾倒三个核心功能，零部件数量极少，几乎没有易损失效点，在无维护条件的野外环境中也能长期可靠使用。建模时对罐体的转角处均做了小圆角处理，既避免了锐边在携带过程中勾挂衣物、划伤皮肤，也能减少应力集中，降低罐体受撞击时出现开裂的概率；顶部的斜向收肩结构可在倾倒时引导液体向加注口汇聚，减少罐内的液体残留，提升介质取用的彻底性。
